4.0间距6P电池母座连接器五金弹片结构

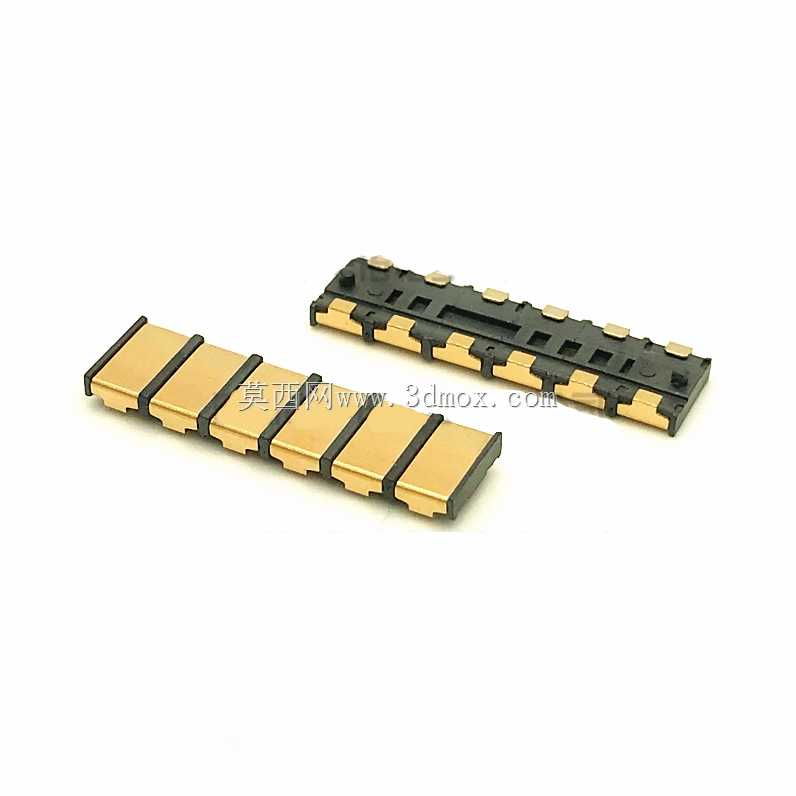

　　在消费类电子、小型便携储能、手持检测设备的内部供电链路里，板对电池的连接可靠性一直是结构工程师选型时的核心考量点，这类4.0间距6P电池母座，正是针对空间紧凑、拆装频次中等的供电连接场景设计的接触组件。不同于线对板连接器需要额外焊线的繁琐工序，这类贴片式母座直接通过SMT工艺焊接在PCB主板上，公座端对应集成在电池包端的保护板上，设备组装时只需将电池推入预设仓体，公母端的弹片即可自动对位接触，省去了接线、锁附螺丝的工序，大幅提升整机组装的效率。

　　从功能特性来看，这款6P母座的接触弹片采用镀金工艺处理，接触电阻稳定在毫欧级，能够承载3A持续通流能力，满足30V以内的低压直流供电传输需求，弹片本身采用高弹性铜合金基材冲压成型，经过特定的热处理工艺调整弹性模量，在500次插拔循环后仍能保持足够的接触正压力，不会出现接触不良、压降过大的问题。母座的绝缘基座采用耐高温LCP材质注塑成型，能够承受SMT回流焊的峰值温度，不会出现基座变形、针位偏移的问题，基座上设计的定位柱与防呆凸台，能够在SMT贴装时精准匹配PCB上的定位孔，避免贴装偏移导致的焊接不良，同时公座插入时的防呆结构能够防止反插造成的电源短路风险。

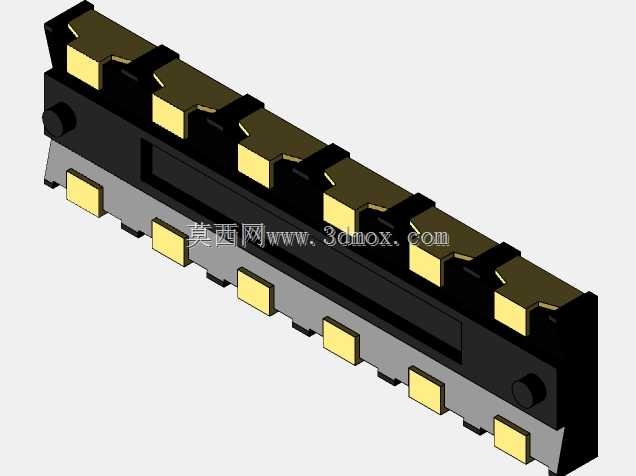

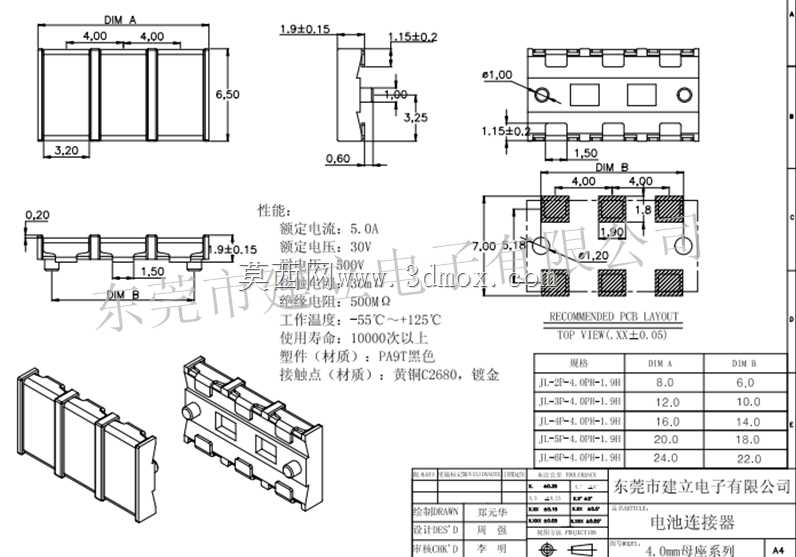

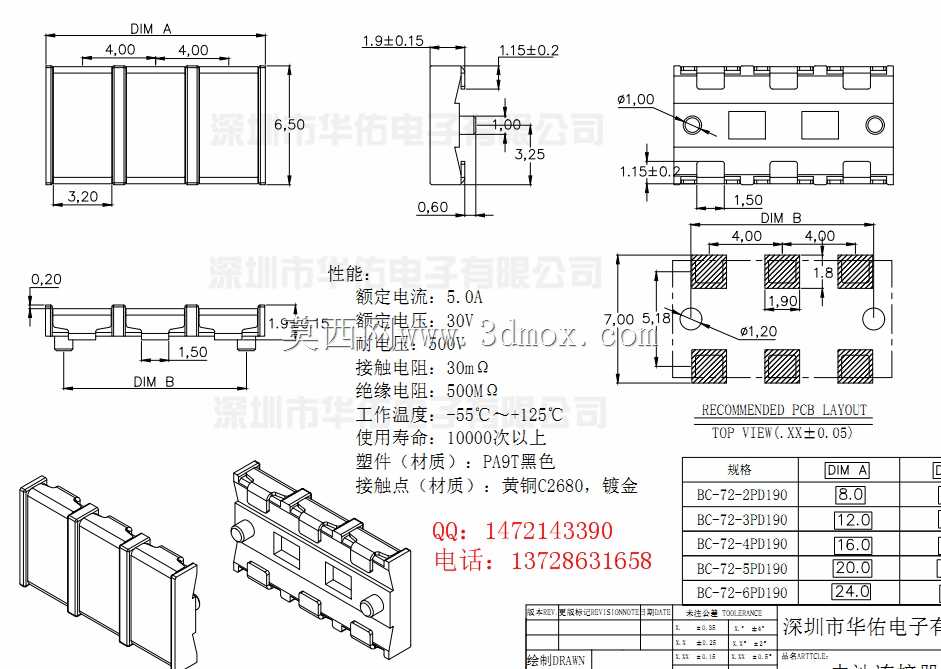

　　设计这款连接器模型时，首先要明确安装边界的尺寸约束：母座整体长度方向对应6Pin的4.0mm间距排布，总长度控制在24mm左右，宽度方向控制在4.5mm，焊接引脚的伸出长度符合SMT工艺的最小焊盘设计要求，引脚间距满足PCB布线的安全间距规则，不会出现焊盘连锡的风险。弹片的接触端设计成弧形凸起结构，公座插入时弹片产生的形变量控制在弹性形变区间内，不会因为过压导致弹片塑性变形，同时弹片的接触行程预留0.3mm的公差余量，能够吸收电池仓组装时的尺寸公差，避免因为壳体注塑公差导致的接触不到位问题。基座底部设计的吸附平整面，满足SMT贴片机吸嘴的吸附要求，不需要额外增加贴装载具就能完成高速贴装。

　　在实际选型应用中，这类连接器常被用在手持POS机、便携测量仪器、小型家用美容仪、可拆卸充电的智能家居设备上，相比2.54间距的传统排针排母连接方式，它的接触可靠性更高，抗震性能更好，在设备意外跌落时不会出现瞬间断电的问题，弹片的接触点设计有自清洁结构，多次插拔后能够磨掉接触表面的氧化层，长期使用也不会出现接触电阻升高的问题。建模过程中需要重点关注弹片的折弯角度与回弹量的匹配，不同批次铜材的弹性差异会直接影响插拔力的大小，设计时需要将插拔力控制在单Pin0.5N-1N的区间，既不会因为插拔力过大导致电池拆装困难，也不会因为插拔力过小导致抗震性能不足。母座两侧的焊盘设计成加大的固定焊盘，除了信号引脚的焊接外，两侧固定焊盘能够提升母座在PCB上的结合强度，多次插拔后不会出现母座从PCB上脱落的问题。绝缘基座的侧壁厚度控制在0.4mm，既保证足够的注塑成型强度，也尽可能压缩占用的PCB空间，给周边的其他元器件留出足够的布线与放置空间。
