MG996R金属齿轮舵机结构三维建模

　　做小型机电项目结构设计时，MG996R这类大扭力金属齿轮舵机是出镜率极高的执行部件，小到航模舵面控制、智能小车转向，大到桌面机械臂关节、小型自动化工位的拨料机构，都能见到它的身影。这次建模没有完全照搬公开的零散尺寸，核心是还原舵机的安装边界与外部装配特征，毕竟实际项目里用这类舵机，最容易出问题的就是安装位干涉、摇臂行程碰外壳的情况。

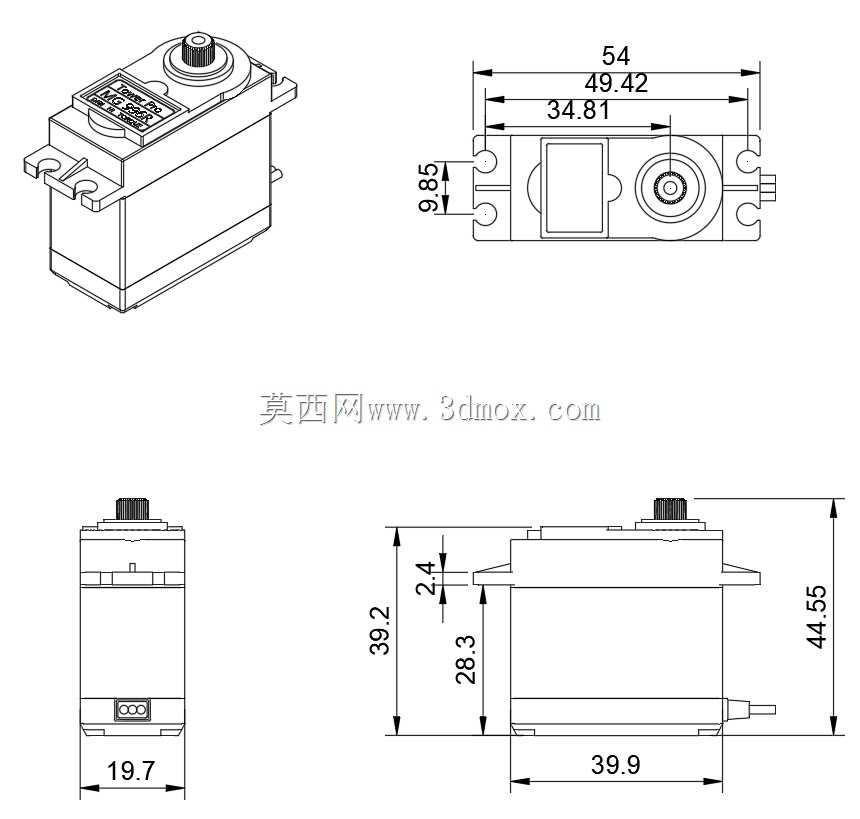

　　从结构上看，这款舵机主体为矩形塑壳结构，顶部输出轴采用金属齿设计，相比塑料齿轮舵机抗堵转能力更强，适合带一定负载的往复摆动场景。建模时优先确定了安装耳的孔位间距、输出轴中心到壳体各边的距离，这部分尺寸是做安装支架设计的核心依据，实际装配中只要这部分尺寸准确，支架的适配性就不会出大问题。壳体侧面的出线槽、顶部的固定凸台也做了还原，方便布线结构、顶部防尘盖的配套设计。

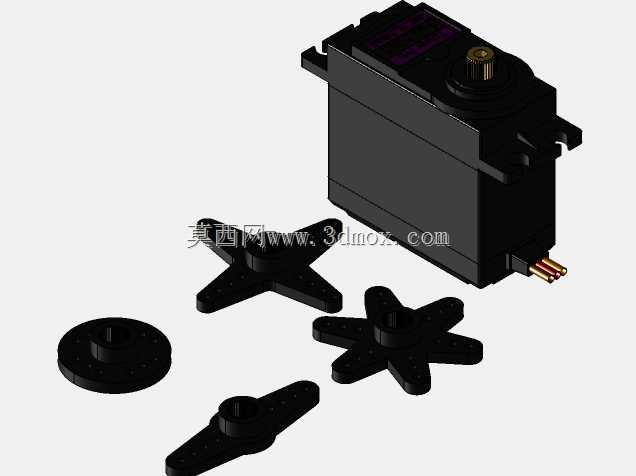

　　配套的不同形式摇臂是建模时重点还原的部分，包括十字盘、星形摇臂、单边长摇臂、圆盘摇臂这几种常用配件，每种摇臂的安装孔位、转动半径都做了对应，方便设计时直接匹配不同的传动连接需求——比如做机械臂关节时常用单边长摇臂接连杆，做小车转向时用十字摇臂接转向拉杆，圆盘摇臂则适合需要周向多点位固定的场景。

　　需要说明的是，这类通用舵机不同批次的壳体细节、出线长度会有细微差异，建模时没有做完全的细节复刻，核心保留了所有装配相关的特征尺寸，内部的减速齿轮组、电机、控制板没有做全细节建模，毕竟大部分结构设计场景只需要外部装配尺寸，内部结构不会影响外部机构的设计。实际选型使用时，要注意舵机的摆动角度范围，安装时要预留摇臂摆动的安全空间，避免摇臂转动时碰到周边结构件，同时安装耳的固定螺丝不要拧得过深，防止顶到内部齿轮结构影响转动顺畅度。

　　在做小型自动化设备的工位切换、物料挡停结构时，用这款舵机做执行元件成本低、控制简单，建模时特意把输出轴的齿形特征做了简化还原，方便配套设计自定义摇臂时匹配安装，不用再单独测绘输出轴的配合尺寸。壳体的散热槽、底部的定位凸点也做了对应，方便做嵌入式安装的定位设计，减少装配时的调整工作量。
