适配摩托排气系统的膨胀室结构设计

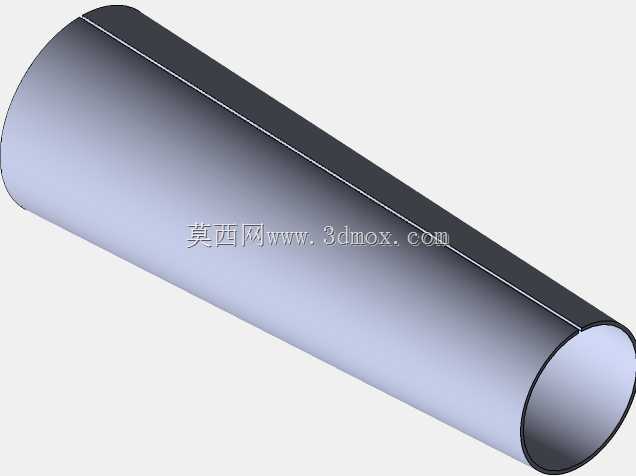

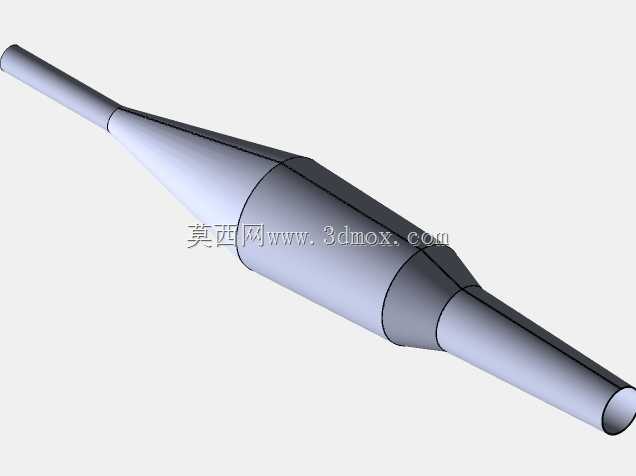

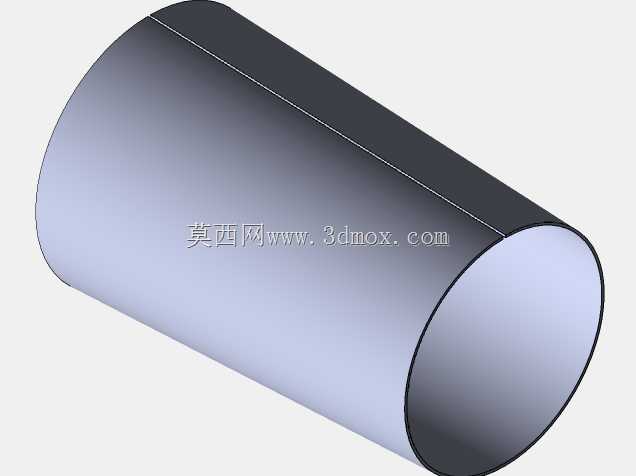

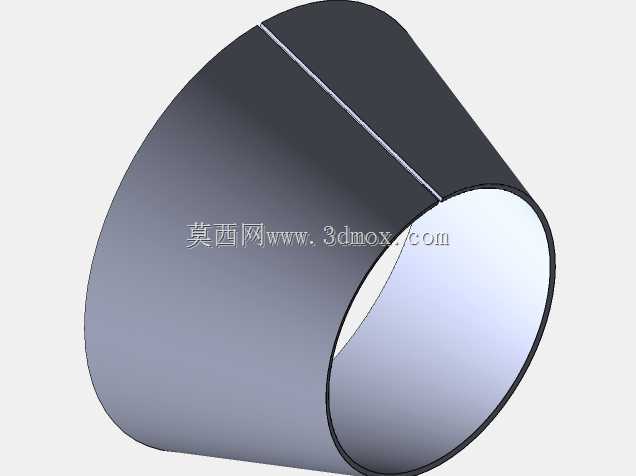

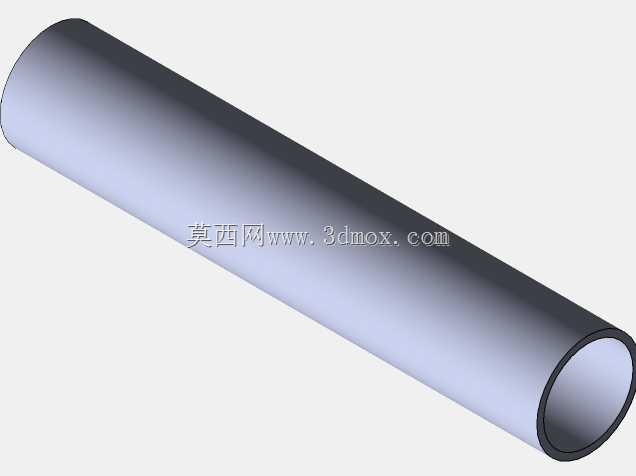

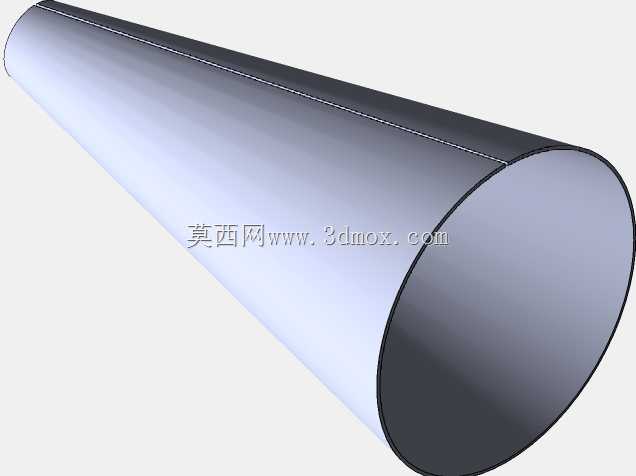

在摩托动力排气系统的配套设计中，膨胀室是决定排气回压特性、消声效果与动力输出表现的核心管路组件，这款结构的设计完全围绕二冲程动力单元的排气脉冲特性搭建，初始参考经典动力平台的排气参数做基准框架，可适配小排量高转动力的排气调校需求。从实际应用场景来看，这类膨胀室主要搭载在跨骑式摩托的排气中段位置，连接缸头排气口与尾段消音包，既要承接高温高速排气的脉冲冲击，也要通过腔体的容积变化调整排气回压，避免高转区间排气效率不足导致的动力损耗，同时抵消部分排气脉动产生的尖锐噪音。设计过程中预留了两种成形工艺的配置选项，分别对应弯曲成形与滚压成形的加工路径，设计人员可根据实际生产条件切换装配配置，直接调整对应段的直径、长度参数即可生成适配不同排量机型的零件结构，不需要重新搭建整体曲面框架，能大幅缩短同系列产品的改型周期。结构上采用三段式变径设计，两端为等径直管段，作为与上下游管路对接的安装接口，安装边界可根据整车布局调整直管段的插入深度，中间为逐级扩容再收窄的膨胀腔体，腔体的锥角过渡全部采用顺滑曲面衔接，避免排气流经时产生紊流造成额外的排气阻力。末端的直管段没有做固定死的结构约束，可单独作为结构特征提取编辑，根据不同车型的车架安装空间调整伸出长度、对接角度，也可根据选用的管材材质、壁厚调整各段的壁厚参数，适配不锈钢、钛合金等不同加工材料的成形特性。需要注意的是，这类膨胀室的腔体容积与两端锥角的匹配度直接影响排气脉冲的反射时机，调整尺寸时需要结合动力单元的配气相位做匹配验算，避免出现回压异常导致的低转扭矩流失或者高转排气不畅的问题，整体曲面做了连续曲率校验，不存在尖锐折角，不管是采用弯管一体成形还是分段焊接成形，都能保证加工后的内壁顺滑度，减少排气残留积碳的附着概率。
