雅马哈RD350改装用管式摩托车车架结构

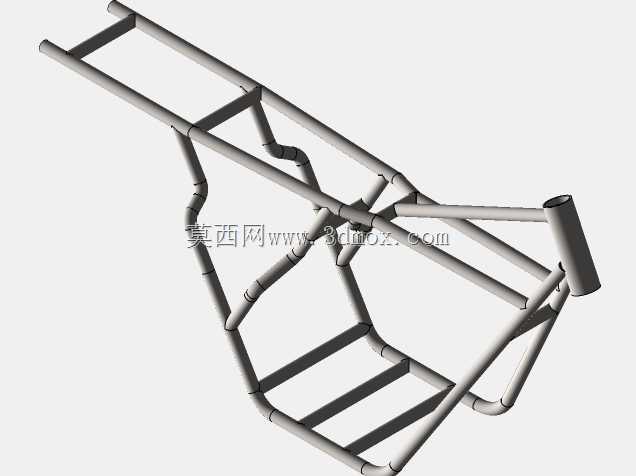

该管式摩托车车架是两轮摩托整车的核心承载基体，主要应用于中小排量跨骑式摩托车的整车装配、复古摩托改装以及定制摩托研发场景，是连接动力总成、行走系统、操控组件、外观覆盖件与驾乘人员的核心受力结构，直接决定整车的刚性表现、操控极限与骑行安全系数。这款车架采用圆管弯折拼焊的空间桁架结构设计，整体遵循摩托车经典的菱形车架布局逻辑，前段预留了转向立管的安装位，转向立管作为整车操控的核心铰接点，需要匹配对应规格的方向柱轴承，实现前减震与转向手把的灵活转动，立管的倾斜角度经过适配调校，兼顾低速转向灵活性与高速行驶的直线稳定性。车架中段采用多组横纵交错的圆管拼合形成座舱承载区域，下方预留了发动机安装的固定支点，可适配对应排量的单缸或双缸动力总成，安装点位的同轴度经过设计校核，能保证动力总成装配后无额外应力，避免行驶过程中车架与发动机产生共振；中段上方的平面区域为座椅安装位，可直接固定驾乘座椅，同时预留了油箱底部的安装定位点，保证油箱装配后与车架贴合紧密，不会在颠簸路面产生异响。车架后段为渐变收窄的管式结构，用于固定后摇臂铰接轴、后减震安装支座以及尾部灯具、挡泥板等组件，后段的管型布局经过受力优化，可有效分散路面颠簸带来的冲击载荷，避免应力集中导致的管架开裂。整个车架的设计以平面草图轮廓为基础，通过拉伸生成不同管径的结构管材，再通过空间位置排布拼合形成完整的桁架受力体系，管材之间的连接节点全部采用焊接工艺处理，端部位置配套设计了焊接件修剪与延伸的适配结构，保证焊接节点的强度达标，避免虚焊、应力集中等问题。车架的整体安装边界完全适配经典中小排量跨骑摩托的通用尺寸，前端转向立管的直径、中段发动机安装孔位的间距、后段摇臂轴的安装孔径都经过标准化适配，既可以用于复古车型的还原修复，也可以作为定制改装摩托的基础承载框架，用户可根据自身的改装需求，在现有框架基础上调整局部管位，适配不同规格的动力组件与行走配件，满足个性化改装的使用需求。
