钢管拼接式卡丁车车架结构设计

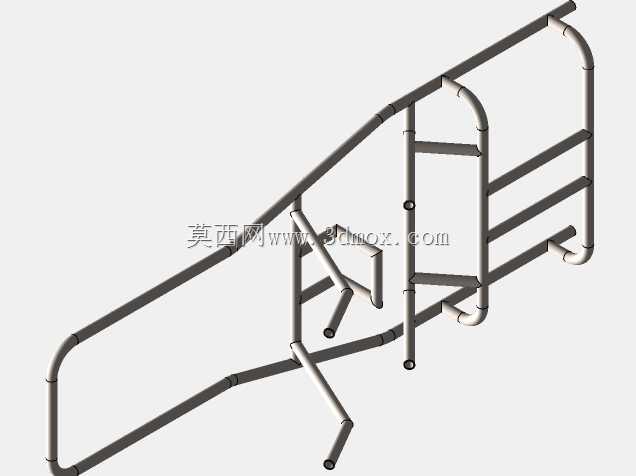

该卡丁车车架采用圆管弯折拼接的空间桁架结构，整体为敞篷式布局，是卡丁车整车的核心承载基体，所有动力总成、转向机构、座椅、行走轮系、防护组件都需要依托该框架完成安装固定。从实际应用场景来看，这类车架适配的卡丁车覆盖休闲娱乐场地、户外非铺装路面代步、业余赛道竞速等多个场景，无动力版本可作为场地滑行游乐设施使用，搭载动力单元后可升级为高性能竞速车型，部分大马力改装版本甚至能在专业短道赛道上达到接近专业赛车的圈速表现。

设计过程中优先考虑了管材的受力传递路径，主纵梁采用大管径无缝钢管沿整车前后方向贯通布置，从车头防撞区域一直延伸至车尾动力安装位，侧向通过多根横置圆管形成封闭的环状支撑结构，驾驶舱位置预留了足够的腿部活动空间与座椅安装点位，侧边防撞管采用双层平行排布的结构，在发生侧向碰撞时可以通过管材的塑性变形吸收冲击能量，避免驾乘人员受到直接撞击。车架前部的弯折结构预留了转向柱的安装空间，转向固定位的同轴度公差在建模阶段就做了约束，避免后续装配出现转向卡滞的问题；后部的框架结构预留了动力单元、传动系统的安装孔位，孔位的相对位置精度按照装配基准做了统一约束，减少后续现场配焊的工作量。

从安装边界来看，车架整体宽度控制在常规单人驾乘的合理区间，轮距预留尺寸适配通用卡丁车的轮毂轮胎规格，轴距参数兼顾了低速转向灵活性与高速行驶的稳定性，车架底部的安装支脚高度统一，方便后续固定制动管路、油门拉线等附属部件。管材的连接节点全部采用相贯线切割的拼接方式，建模阶段就完成了所有相贯面的贴合处理，后续焊接时可以保证焊缝的有效接触面积，提升整体框架的结构强度，避免长期使用后节点位置出现应力集中开裂的问题。驾驶舱周边的扶手管除了防护作用外，还可作为驾乘人员的手部支撑点位，管径尺寸按照人机工程学要求做了选型，握持时的贴合度符合日常使用习惯。
