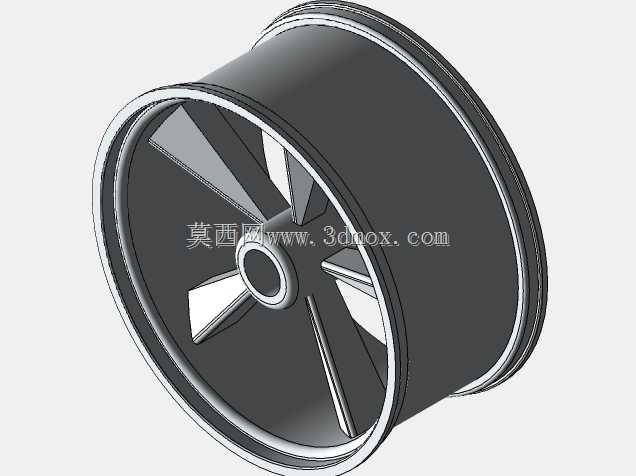

五辐一体式运动型汽车轮毂结构设计

该轮毂结构主要面向民用运动型乘用车的行走系统配套需求，可适配紧凑型性能轿车、小型运动跑车的前轮或后轮安装位，在日常公路行驶、轻度赛道体验场景下承担承载车身、传递驱动扭矩、缓冲路面冲击的核心作用。设计过程中优先考虑轮辐的受力传导路径，采用五辐对称式布局，每根轮辐从中心轮毂轴承安装座位置向外平滑延伸至轮辋内侧，辐条截面做渐变式加厚处理，靠近中心座位置的辐条厚度更大，可将轮胎接地处传递的冲击力均匀分散到整个轮毂安装端面，避免局部应力集中导致的辐条断裂风险。轮辋部分采用深槽式等宽结构，边缘预留标准轮胎胎圈安装位，轮辋内侧的凸缘尺寸严格匹配常规民用真空轮胎的装配公差，安装时无需额外改装即可适配对应尺寸的运动型轮胎，轮辋表面做平滑过渡处理，减少高速旋转时的空气紊流，一定程度上降低行驶风阻。中心安装座设置有同轴的轴承配合孔与螺栓安装位，孔位的分度圆尺寸符合主流乘用车的轮毂安装孔距标准，安装端面预留刹车系统的避让空间，可适配常规浮动式刹车卡钳与通风刹车盘的安装边界，不会出现轮毂转动时与刹车部件干涉的问题。整体结构采用一体化成型思路，没有额外的拼接焊缝或连接部件，在保证结构强度的前提下控制整体重量，减少非簧载质量，提升车辆悬挂系统的响应速度。设计时对轮毂的转动平衡做了对称校验，五根辐条的重量差控制在极小范围内，高速旋转时不会出现明显的径向跳动，保障行驶稳定性。轮辐之间的镂空区域兼顾散热需求，车辆连续制动时产生的热量可通过镂空空隙快速散出，避免刹车系统过热导致的制动效能衰减。
