越野下坡卡丁车管架式行走底盘结构

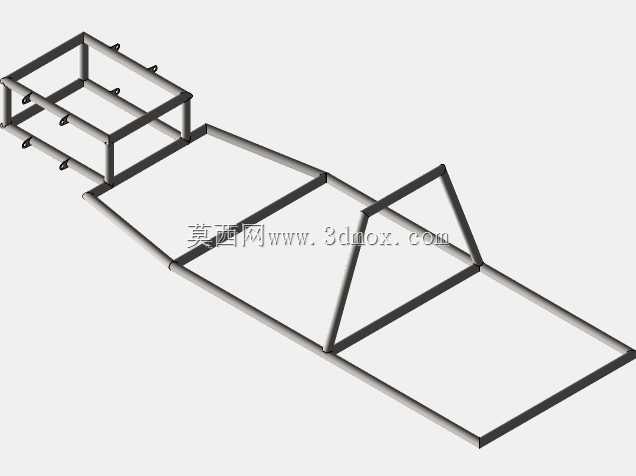

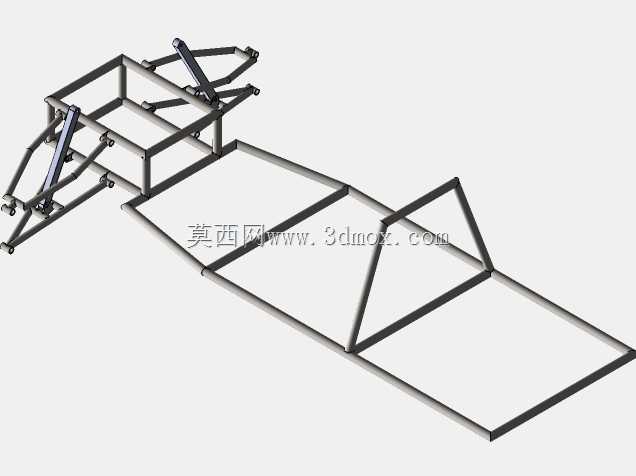

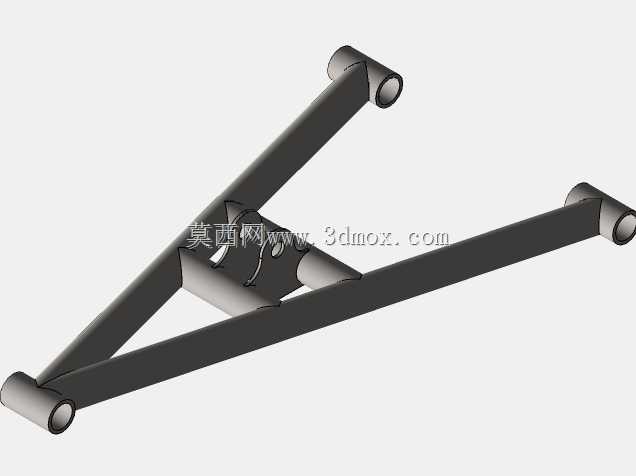

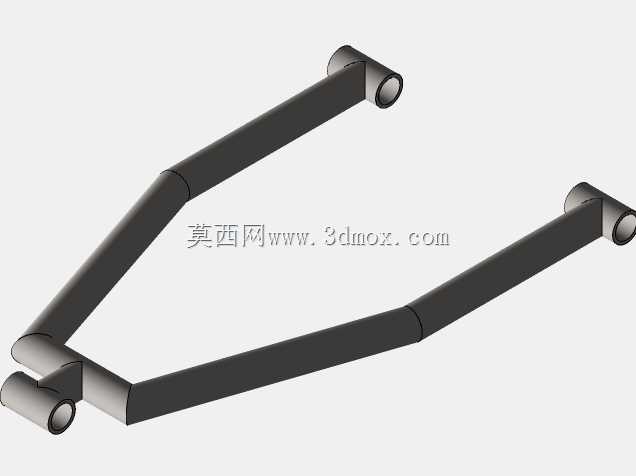

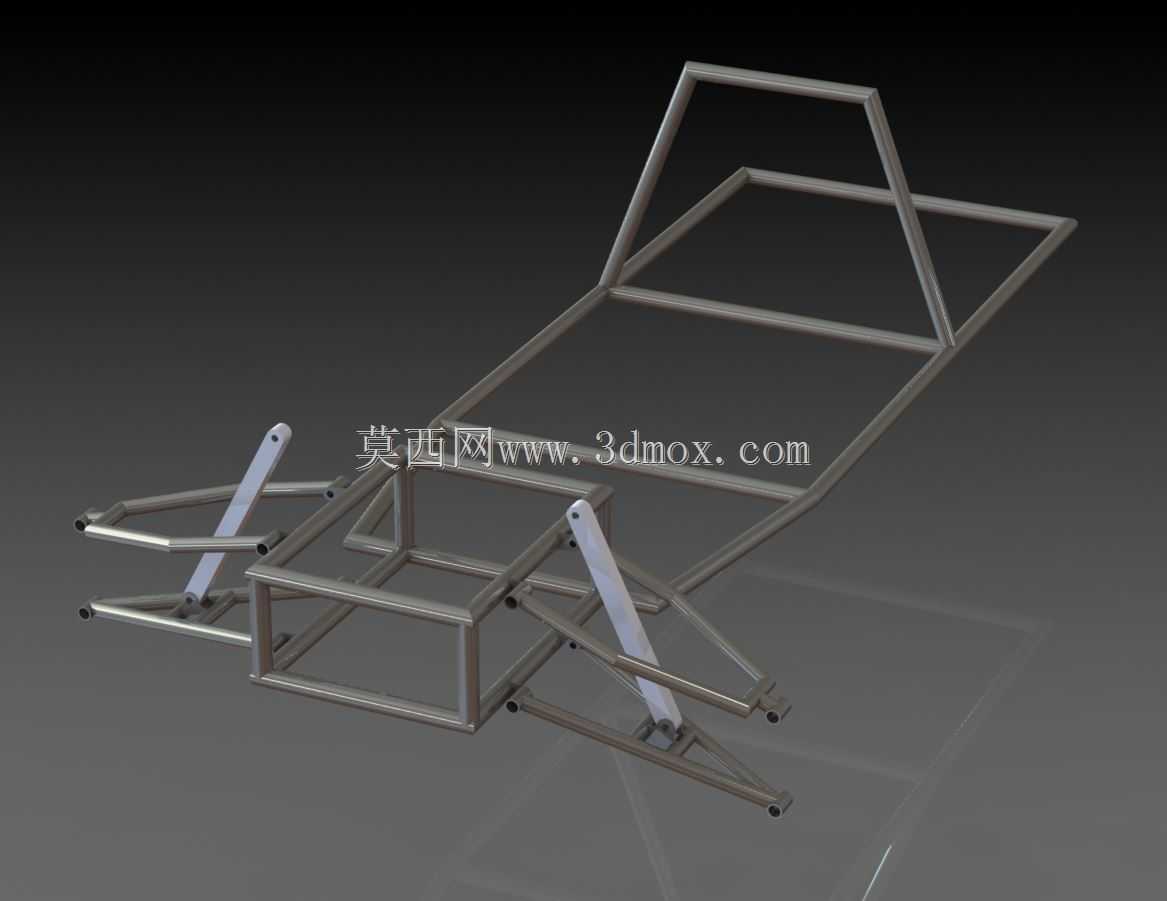

该底盘结构针对非铺装下坡越野场景开发，核心承载主体采用空间管桁架焊接成型，管材选型兼顾轻量化与抗冲击需求，可承受越野工况下飞跳落地的瞬时冲击载荷，同时避免冗余重量带来的行走惯性过大问题。前悬采用双横臂独立悬架结构，搭配斜置式阻尼减震元件，可在颠簸路面行驶时保证车轮接地面积，减少转向轮弹跳带来的方向失控风险，悬架摆臂的铰接点位置经过反复校核，保证轮跳过程中前束、外倾角的变化量处于合理区间，避免轮胎异常磨损。底盘前部预留转向机构安装位，可适配齿轮齿条式转向机，转向拉杆的安装点与摆臂运动轨迹做了运动学匹配，防止转向干涉。中部区域为动力单元与驾乘人员承载区，管架的横梁间距经过优化，既可以适配小型内燃机组或者电驱动总成的安装孔位，也预留了座椅、安全防护结构的安装接口，驾乘位的重心位置经过匹配，下坡行驶时可保证轴荷分配合理，避免出现栽头或者甩尾的失控趋势。后部框架延伸出防滚架的基础连接结构，可直接加装上部防滚笼构件，满足越野竞速场景的安全防护要求。底盘整体宽度控制在常规越野卡丁车的通行尺寸范围内，可适配林间小径、山地坡道等狭窄通行场景，轴距参数兼顾直线行驶稳定性与小半径转向灵活性，悬架行程设置足够长，可应对落差较大的坑洼路面。所有管架的连接节点均采用满焊工艺设计，关键受力位置增加了斜向加强撑，避免长期交变载荷下出现焊缝开裂问题，减震器的安装支座采用加厚钢板焊接，可承受减震器传递的反复冲击载荷。底盘下部预留了制动系统管路、传动系统的走管空间，不会出现管线与运动部件干涉的问题，前后轮的安装位可适配大颗粒越野轮胎，提升非铺装路面的抓地力。
