德州仪器TI84计算器替换电池后盖结构

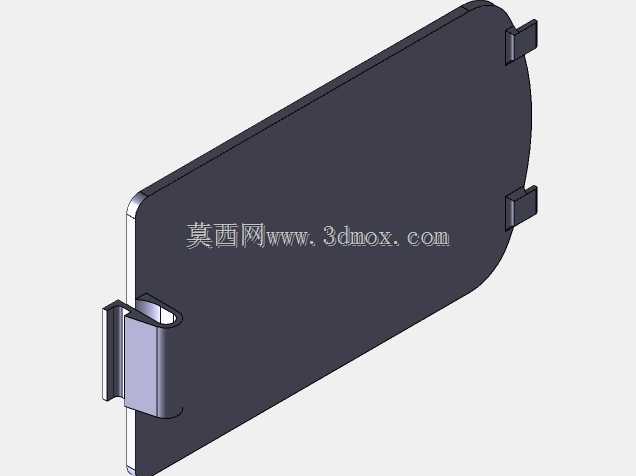

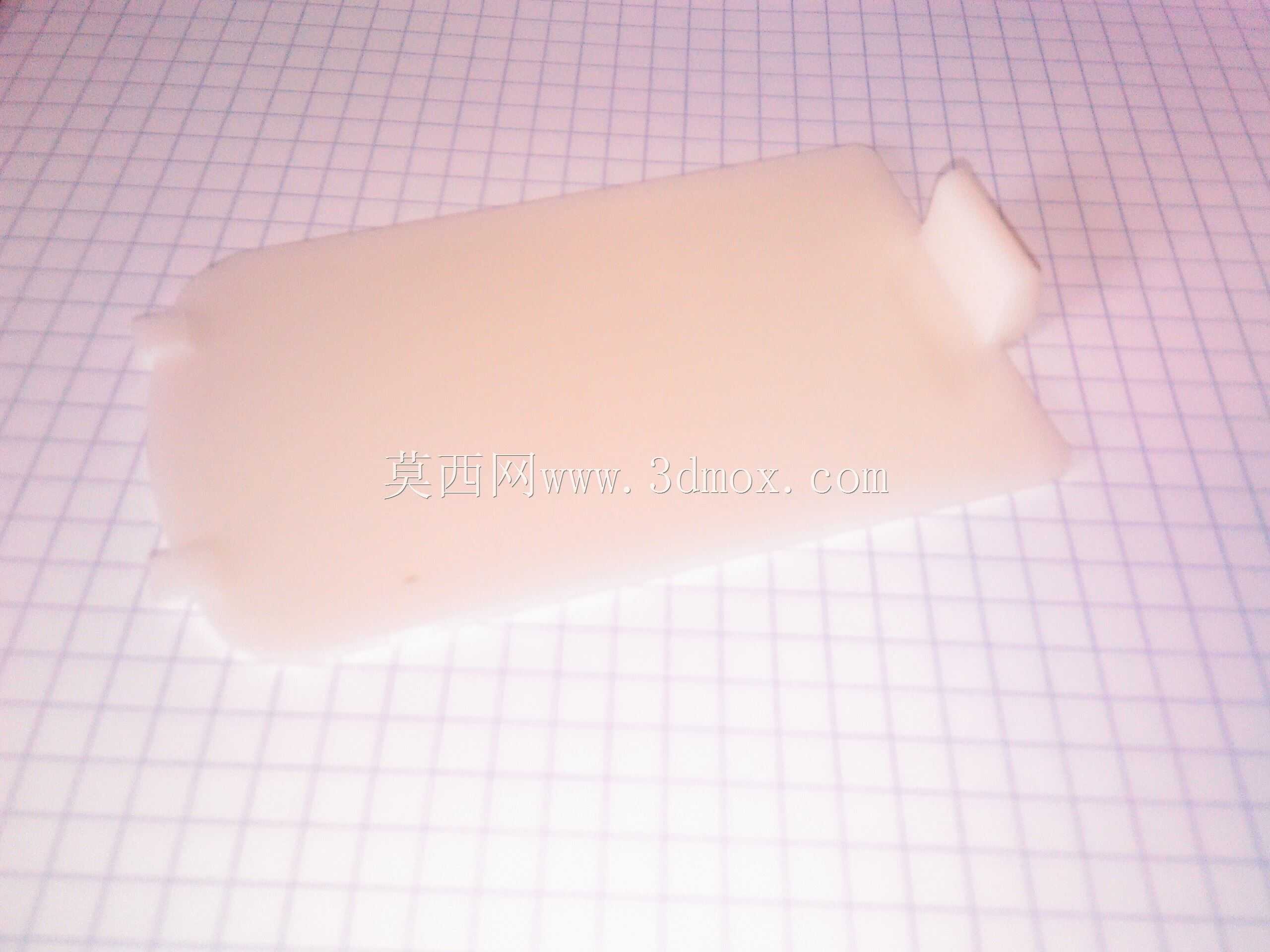

　　手持教育类电子设备的外壳配件设计，往往需要兼顾装配可靠性、握持手感与维修替换便利性，这款针对德州仪器TI84图形计算器设计的后盖结构，主要面向原装后盖遗失、卡扣断裂后的替换使用场景，同时也可作为3D打印定制化配件的建模参考，帮助使用者快速还原设备的完整外观与防护性能。从实际使用场景来看，图形计算器作为高中、大学阶段数理学科学习以及标准化考试允许使用的专用计算设备，日常使用频率高，经常需要随书包携带、在桌面频繁挪动，后盖作为电池仓的防护结构，既要承受日常放置的磕碰、挤压，也要保证电池接触的稳定性，避免因后盖松动导致电池移位、设备突然断电丢失计算数据。这款后盖的整体轮廓完全匹配TI84计算器背部的曲面造型，主体采用薄壳式结构设计，

　　壁厚均匀控制在1.8mm左右，既保证了塑胶成型或3D打印后的结构强度，也不会额外增加设备的整体厚度，握持时不会出现突兀的硌手感。在安装固定结构的设计上，后盖靠近计算器顶部的位置设置了一体式的铰接挂耳结构，安装时可以先将该挂耳卡入计算器机身对应的转轴槽位，形成旋转定位支点，再顺着机身曲面下压，依靠后盖底部两个对称分布的弹性卡扣卡入机身上对应的卡槽内，整个安装过程不需要额外螺丝或粘接剂，徒手即可完成拆装，更换电池时只需要抠动卡扣位置即可掀开后盖，操作逻辑和原装配件完全一致，不会给使用者带来额外的学习成本。从安装边界尺寸来看，后盖的外轮廓边缘做了0.3mm的倒角处理，和机身中框的配合间隙控制在0.15mm以内，装配后不会出现边缘错位、

　　缝隙不均的问题，能够有效阻挡日常使用中灰尘、手汗从缝隙进入电池仓，避免电池触点氧化锈蚀。后盖内侧对应电池仓的位置做了浅槽式的避让设计，不会挤压到仓内的五号电池以及电池接触弹片，保证电池安装到位后和触点的接触压力处于合理区间，不会出现接触不良的问题。考虑到3D打印制作的工艺特性，整个后盖结构没有设计倒扣、深腔等难以一次成型的结构，所有拔模角度统一设置为1.5度，无论是采用FDM工艺打印PLA、PETG材质，还是采用光固化工艺打印树脂材质，都不需要额外添加大量支撑，打印完成后只需要简单去除支撑毛刺即可直接装配使用，不需要二次打磨或修整。在细节设计上，后盖表面没有添加多余的防滑纹理或标识，完全还原原装后盖的平整曲面质感，

　　安装后和机身整体的视觉风格保持统一，不会因为是替换配件而产生明显的违和感。铰接挂耳的位置做了局部加厚处理，厚度达到3mm，能够承受反复拆装带来的弯折应力，避免多次开合后出现挂耳断裂的问题；底部的两个弹性卡扣做了圆弧过渡设计，卡扣的卡合量控制在0.8mm，既保证卡合后不会因为日常晃动松脱，也不会因为卡合量过大导致拆装时需要用力过大损坏机身卡槽。从结构设计的合理性来看，这款后盖没有做多余的功能冗余，所有结构特征都服务于安装固定、防护电池、匹配握持手感三个核心需求，对于需要自制替换配件的使用者来说，只需要根据自身使用的计算器实际尺寸微调局部配合公差，就可以直接输出打印文件制作实物，不需要再做大规模的结构修改。同时该模型也可以作为手持电子设备薄壳类配件设计的参考案例，帮助结构设计从业者理解小尺寸塑胶配件的卡扣设计、壁厚控制、配合公差选取的实际应用逻辑，尤其是针对无螺丝快拆结构的设计思路，可以迁移到其他小型手持设备的外壳配件设计工作中。
