履带式液压挖掘机整机三维设计模型

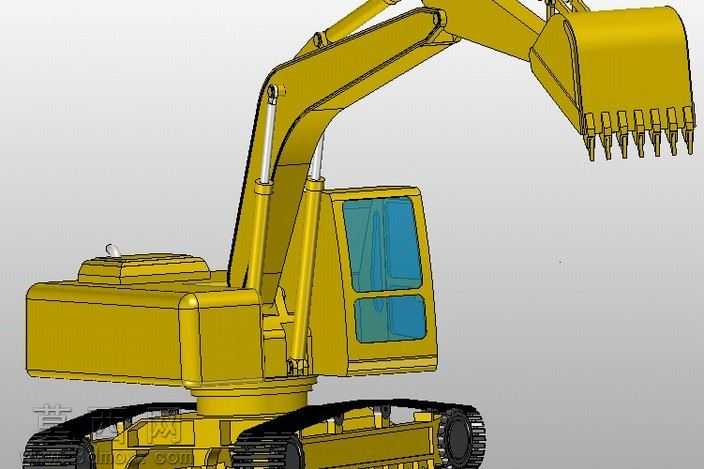

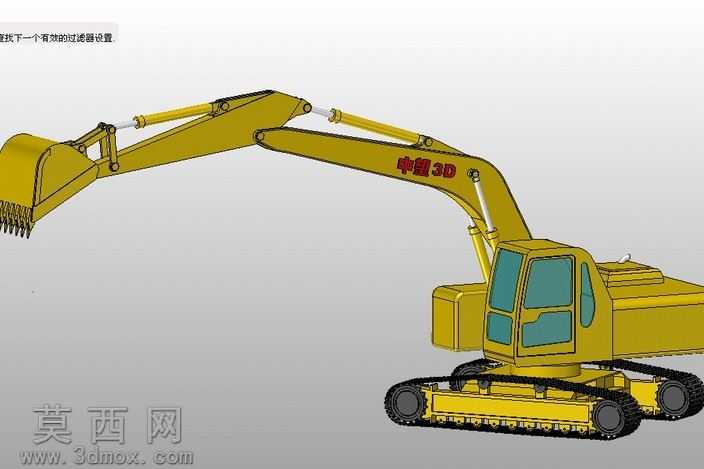

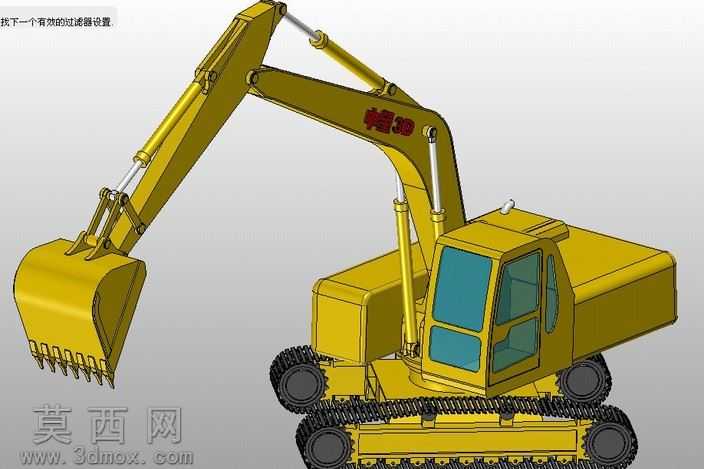

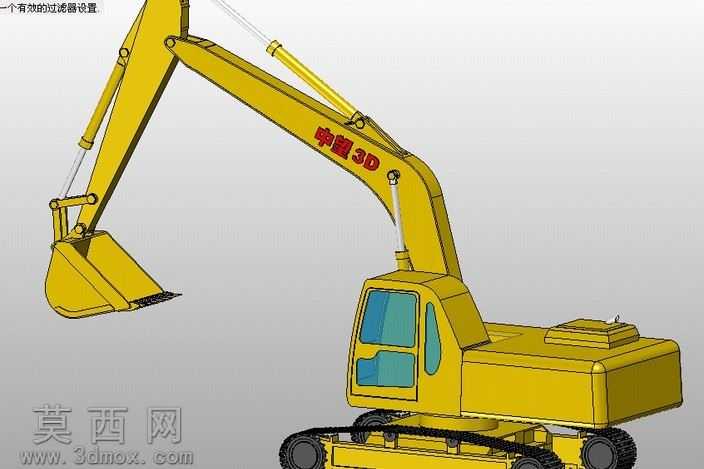

本模型为履带式液压挖掘机的完整三维数字化设计成果，建模过程严格遵循真实工程挖掘机的结构比例与功能逻辑，依托三维建模软件完成全零部件的参数化搭建，覆盖行走机构、回转平台、工作装置、驾驶室四大核心总成。建模阶段首先完成履带行走系统的细节构建，对履带板、驱动轮、导向轮、支重轮、托链轮逐一进行特征建模，还原履带啮合传动的结构关系，确保行走机构的转动副约束符合真实机械运动逻辑，可支持后续运动仿真的动作验证。上部回转平台部分，按照真实挖掘机的布局完成发动机舱、液压油箱、配重块的结构建模，还原平台与行走底盘之间的回转支承连接结构，明确回转机构的装配定位关系。工作装置部分作为核心作业结构，对动臂、斗杆、铲斗以及三组液压油缸进行精细化建模，还原各铰接点的连接结构，对铲斗斗齿、切削板等易损作业部件做了细节特征处理，清晰呈现液压管路的排布走向，确保动臂举升、斗杆收放、铲斗翻转的动作逻辑符合液压挖掘机的真实作业工况。驾驶室部分按照工程车辆人机工程设计逻辑，完成驾驶室框架、观察窗、舱门的建模，还原驾驶室内操作空间的布局轮廓。材质与渲染阶段，为整机主体结构赋予工程黄金属漆材质，还原工程机械的典型外观配色，履带行走部件赋予深色耐磨金属与橡胶复合材质，液压油缸活塞杆赋予亮面镀铬金属材质，驾驶室玻璃赋予半透明带轻微反射的玻璃材质，配重部分赋予深色铸铁材质，通过不同材质的区分清晰呈现各部件的功能属性，渲染效果还原了金属漆面的光泽质感与不同部件的材质差异。整体设计思路围绕真实挖掘机的功能结构展开，各部件之间的装配关系清晰，无结构干涉问题，既还原了履带式挖掘机的外观形态，也完整呈现了内部核心的机械连接与传动结构，可用于工程机械结构教学、液压系统原理演示、作业动作仿真验证等场景，模型结构完整，细节层级丰富，能够直观展现履带式液压挖掘机的整机构造与作业原理。
