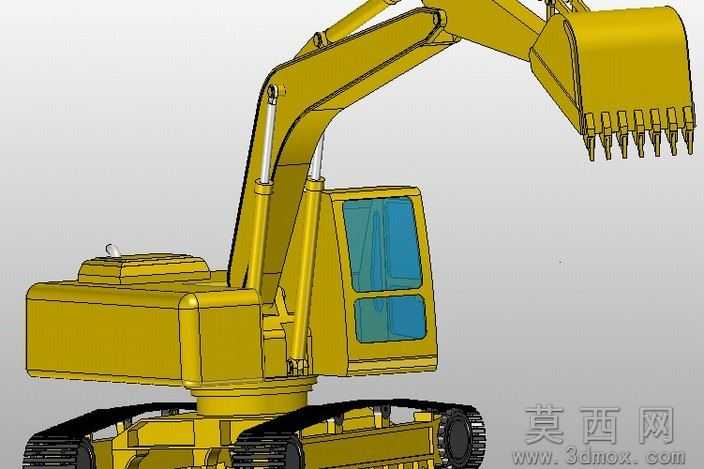

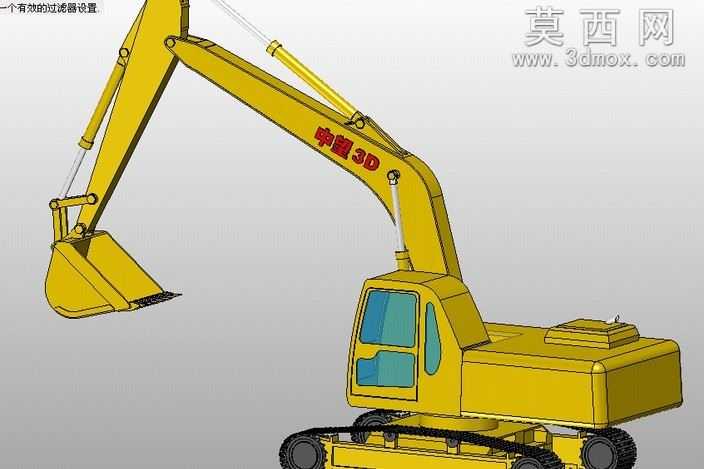

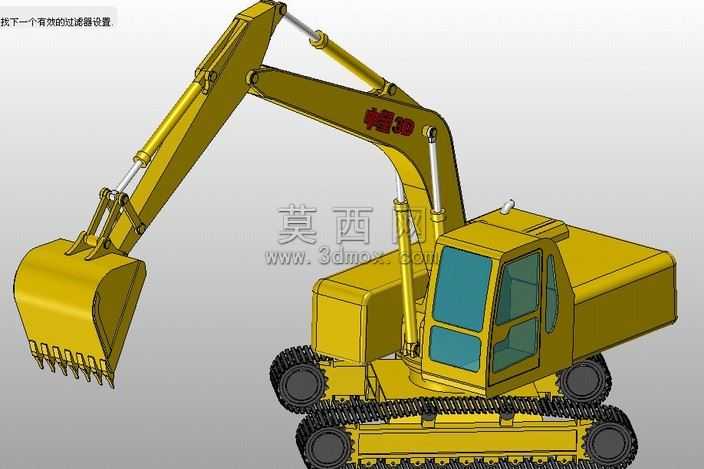

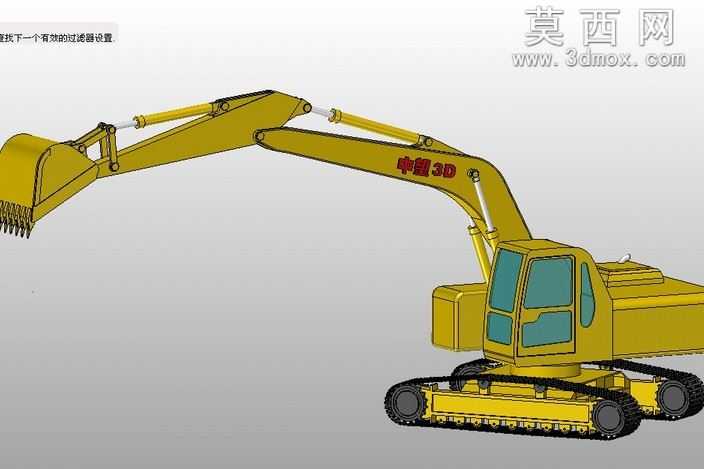

履带式液压挖掘机整机三维设计模型

本模型为履带式液压挖掘机的完整三维设计成果，建模过程严格参照真实中型挖掘机的结构比例与功能逻辑搭建，整体采用自底向上的建模思路，先完成各子部件的独立建模与装配校验，再整合为整机结构，确保各运动部件的干涉关系符合真实机械运动逻辑。模型首先还原了挖掘机的行走底盘部分，对履带板、驱动轮、导向轮、支重轮、托链轮等行走机构零件逐一建模，还原了履带的铰接结构与张紧调节结构，底盘上部的回转支承结构也做了细节还原，可实现上部车身360度回转的运动模拟。上部车身部分，建模还原了动力舱、驾驶室、液压油箱、配重块等结构，驾驶室的窗体框架、舱门轮廓都做了精细化处理，动力舱的散热格栅、舱盖开合结构也做了对应呈现，尾部配重块的曲面造型贴合真实设备的配重分布逻辑，保障整机重心匹配的设计合理性。工作装置部分是本模型的建模重点，对动臂、斗杆、铲斗以及连接各部件的铰接销轴、液压油缸都做了完整建模，其中动臂采用了弯臂式的经典结构，对应设置了动臂油缸、斗杆油缸、铲斗油缸的安装位，还原了液压油缸的缸筒、活塞杆、铰接端的结构细节；铲斗部分还原了斗齿、斗唇、侧刃板的结构，斗齿的排列与安装角度符合土方作业的挖掘受力需求，各铰接点的位置参数经过反复调整，可模拟真实挖掘机的挖掘、提升、卸料全流程动作。材质与渲染层面，整机主体采用工程黄的金属漆面材质，还原工程机械的经典涂装效果，履带部分做了哑光黑色的橡胶与金属结合材质，带有轻微的使用磨损质感，驾驶室玻璃采用半透明的带反光效果材质，液压油缸的活塞杆做了亮面金属镀铬材质，不同部件的材质区分清晰，渲染后整体视觉效果贴近真实设备的质感。设计过程中充分考虑了挖掘机的作业功能逻辑，各部件的尺寸比例、连接关系都参考了通用液压挖掘机的设计规范，可用于工程机械结构教学、作业动作模拟演示、产品外观方案验证等场景，模型结构完整，各部件可单独拆分编辑，方便后续根据需求做参数调整与功能拓展。
