五爪花键连接传动支架结构设计

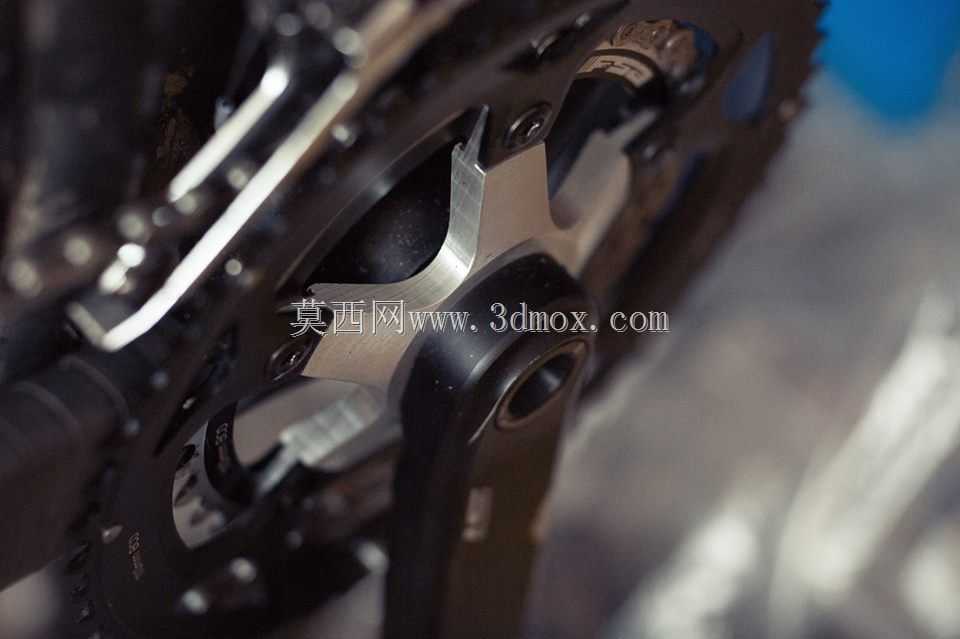

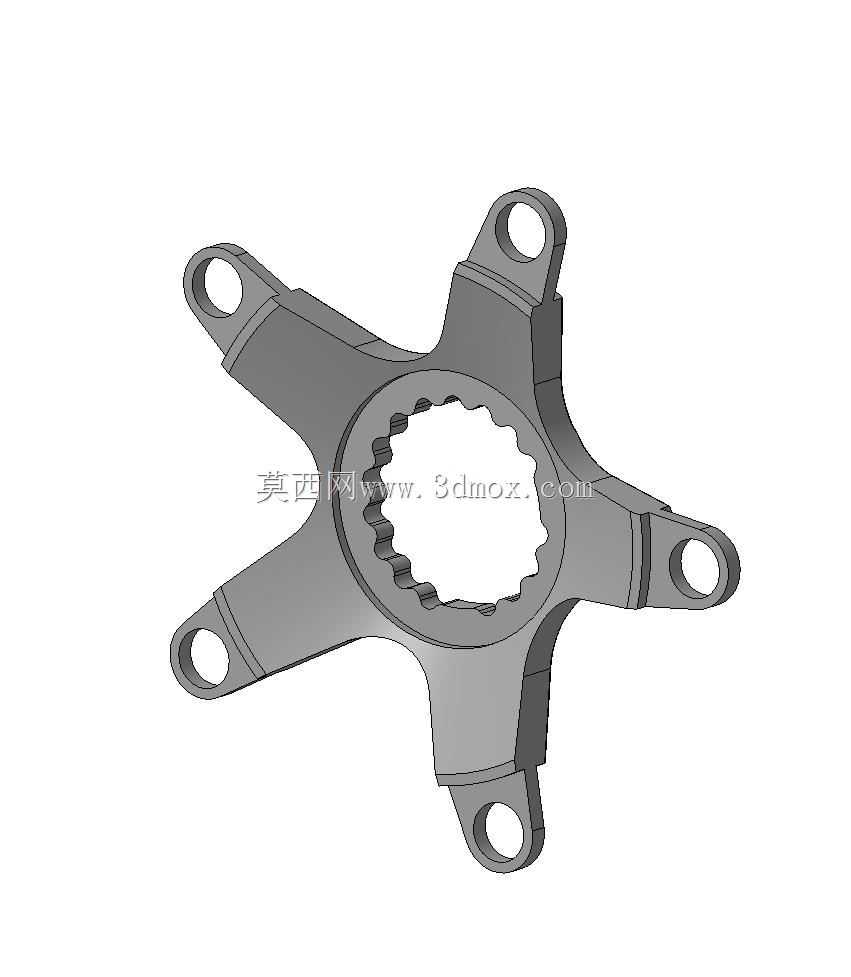

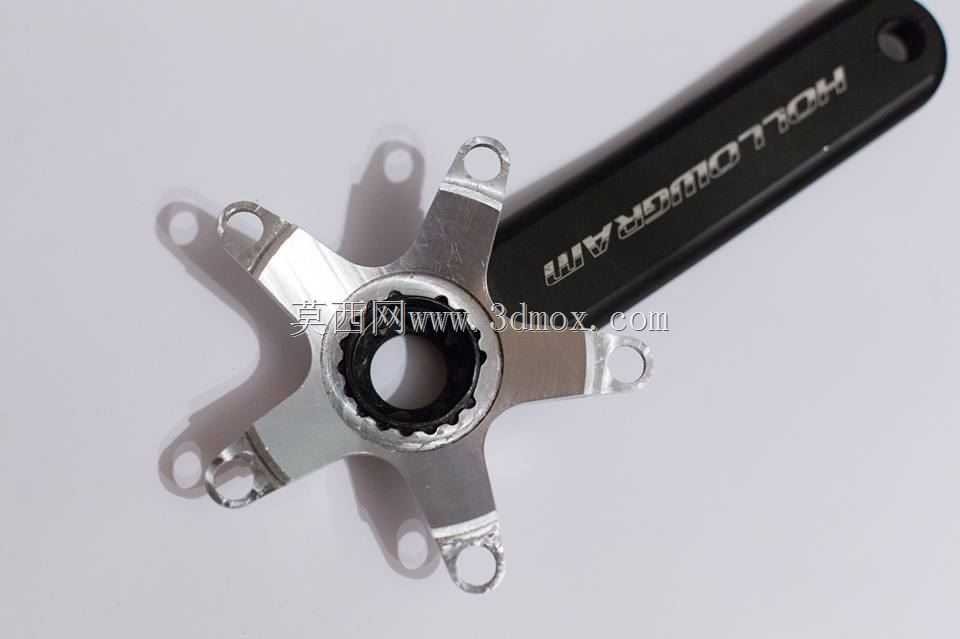

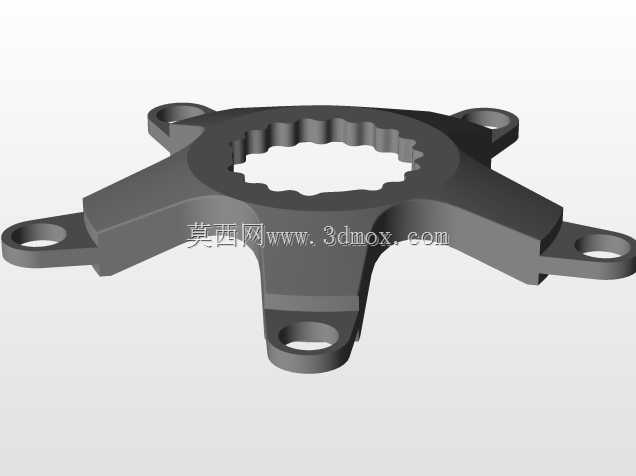

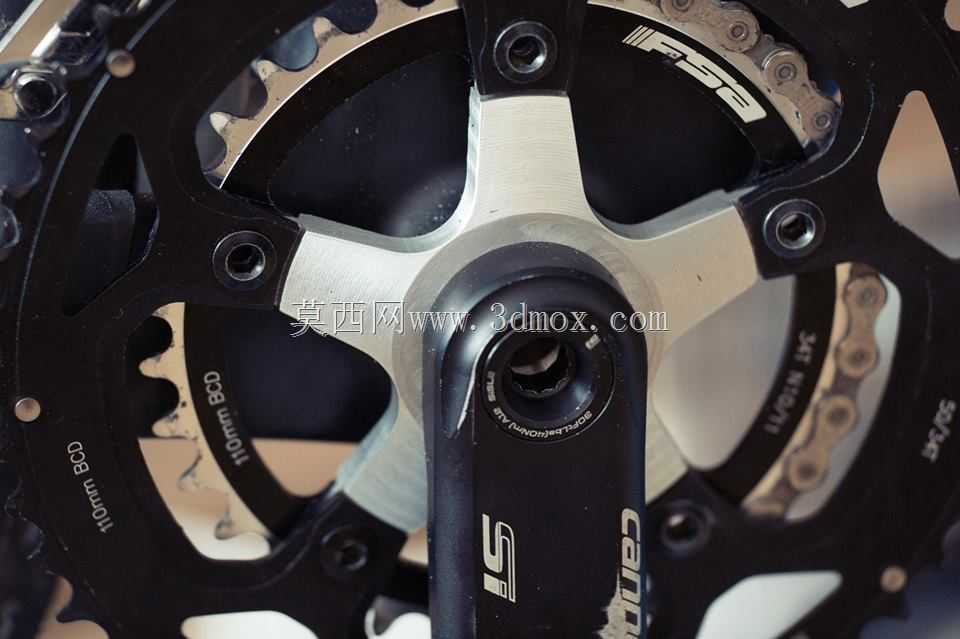

该五爪花键传动支架属于动力传递路径中的核心转接构件，日常应用场景覆盖中低速传动系统的扭矩转接环节，常见于轻工输送设备、小型动力机具、自行车曲柄传动组、健身器材阻力传动单元等需要实现周向同步传动、多点位固定连接的装配位置。从实际使用功能来看，该构件一端通过内花键结构与动力输入轴实现无滑差周向固定，花键齿形采用渐开线齿廓设计，相比单键连接拥有更大的接触受力面积，可在同等轴径条件下传递更高扭矩，同时具备良好的对中性能，避免高速转动时出现偏心抖动问题；五个沿圆周均匀分布的支臂末端设置同轴安装孔，用于固定外接传动盘、连接爪或者负载构件，支臂采用等弧度均匀排布，可让五个连接点位的受力均匀分散，避免局部应力集中导致的支臂断裂失效。

设计过程中优先考虑了受力传递路径的合理性，内花键基体与支臂的过渡位置采用大圆角平滑过渡，消除直角结构带来的应力集中隐患，支臂截面采用变厚度设计，靠近基体位置厚度更大，向末端安装孔位置逐步收窄，在保证整体结构强度满足额定扭矩传递要求的前提下，尽可能削减非受力区域的材料余量，降低构件自身转动惯量，减少动力传递过程中的惯性损耗。支臂末端的安装孔采用通孔设计，孔位周边做局部加厚处理，适配螺栓穿过锁紧的装配需求，可承受连接位置的轴向锁紧力与传动过程中的径向剪切力，避免孔位受压变形。

从安装边界来看，该构件的装配同轴度要求以内花键的齿形中心为基准，五个支臂安装孔的中心分度圆公差需控制在合理范围内，保证外接构件安装后整体动平衡满足转动要求，安装时需注意花键配合的轴向推入深度，保证花键有效啮合长度达到设计值，避免局部齿面受力过载。日常运行过程中，该构件可承受稳定的周向扭矩载荷，支臂的对称排布结构可抵消转动过程中的径向不平衡力，适配持续正反转的传动工况，不会因频繁换向出现连接松动问题。整体结构无复杂异形曲面，加工适配性强，可采用粉末冶金压铸、锻坯铣削加工等多种工艺成型，适合批量生产应用，在传动系统中可替代传统的单臂转接、法兰转接结构，在有限的径向安装空间内实现多点位同步连接，有效缩减传动组件的整体轴向尺寸，让设备整体结构更加紧凑。
