带锯齿结构手杖衬垫结构设计

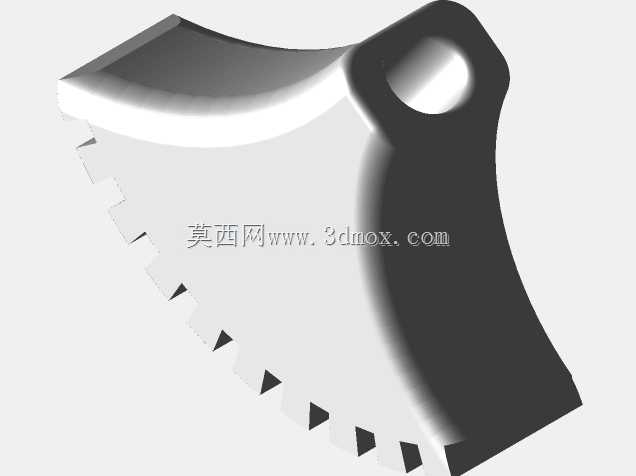

这款带锯齿结构的衬垫主要适配户外手杖、助行手杖的底端接触部位，日常使用场景覆盖户外徒步、登山行进、老年群体日常助行、康复训练辅助行走等多个领域，核心作用是在杖体与地面接触时形成缓冲隔层，避免杖体端部直接磕碰硬质地面造成磨损，同时通过接触面的特殊结构提升抓附力，减少打滑风险。从结构设计来看，整体采用扇形弧面轮廓，贴合杖体底端的弧形安装面，上端预留的圆形安装孔可直接套入杖体端部的固定凸台，安装时无需额外复杂连接件，依靠孔位与凸台的过盈配合即可完成固定，安装边界需匹配直径12-18mm的常规杖体端部尺寸，衬垫整体厚度控制在8-12mm区间，既保证足够的缓冲形变空间，又不会因过厚导致杖体整体长度出现明显偏差，影响使用者的持握发力角度。接触面的锯齿结构并非均匀排布，靠近衬垫外侧边缘的齿形角度更大，齿尖深度约2mm，在接触松软泥土、碎石路面时可嵌入接触面形成咬合，在硬质瓷砖、结冰路面接触时，齿尖的棱边可打破接触面的水膜或冰面光滑层，提升摩擦系数；靠近安装孔位的内侧区域齿形更平缓，主要承担垂直方向的压力传导，将杖体传递的人体重量均匀分散到整个接触面上，避免局部应力集中导致衬垫过早开裂。设计过程中优先考虑了受力分布的合理性，衬垫的弧形过渡面做了3mm的圆角处理，避免行走过程中衬垫侧向剐蹭障碍物时出现应力集中点，同时边缘的薄边设计可在衬垫发生侧向倾斜时逐步形变，不会因硬度过高出现突然侧滑的情况。实际使用中，这款衬垫可适配不同材质的杖体，包括铝合金杖、碳纤维杖、木质手杖等，安装后不会改变杖体原有的折叠、伸缩结构，替换时只需将旧衬垫从端部拔出，将新衬垫的安装孔对准端部凸台按压到位即可，无需专用工具。在结构建模时，重点还原了齿形的排布角度与安装孔的公差配合，每个锯齿的拔模角度控制在5度，既满足实际生产时的脱模需求，也保证齿尖的耐磨性能，衬垫背面与杖体接触的平面做了细微的网格纹路，提升与杖体端面的摩擦力，避免使用过程中衬垫出现转动移位。
