富斯GT3B遥控设备水翼艇防水壳体结构

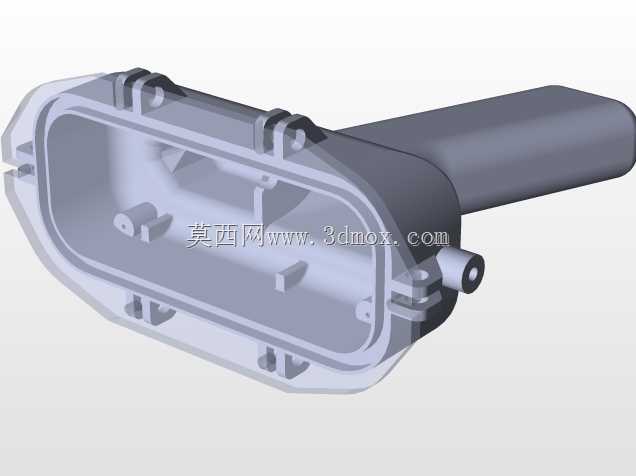

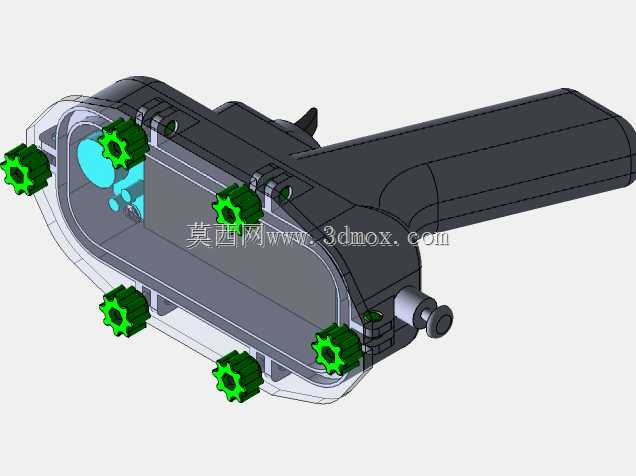

这款壳体针对水上遥控模型的使用场景做了定向结构优化，核心适配富斯GT3B遥控发射端的改装需求，主要服务于水翼艇这类高速水上模型的户外操控场景，解决常规遥控设备在近水、溅水环境下的电路防护问题。从结构设计逻辑来看，壳体整体采用贴合原遥控主板安装位的内凹型腔设计，侧壁做了均匀加厚处理，厚度控制在2.5mm，既保证结构抗冲击强度，也不会额外增加过多手持重量。壳体边缘预留了整圈密封槽，可嵌入1.5mm线径的硅胶密封圈，上下壳合模后通过侧边均布的6个M2螺丝柱锁紧，能实现IP65级别的溅水防护，完全覆盖水翼艇操控时可能遇到的浪溅、雨天户外使用场景。壳体正面预留了对应原设备显示屏的矩形开窗，开窗边缘做了0.8mm高的凸台，可贴合防水透明面板，避免屏幕区域渗水；侧面的旋钮、拨杆位置都设计了一体式的软胶防护让位结构，不需要额外拆分零件就能实现操控部位的防水密封，同时不影响旋钮转动、拨杆拨动的操作行程。从安装边界来看，壳体内腔的定位筋完全匹配富斯GT3B原主板的安装孔位，不需要对原电路做任何裁剪、改装就能直接放入，电池仓位置做了扩容处理，可兼容容量更高的2S锂电池，延长户外操控的续航时间；壳体背部设计了符合人体工学的弧形握持面，边缘做了R3圆角过渡，长时间手持操控不会产生硌手的不适感。外露的接口位置都设计了向下的挡水边，即使有水珠溅到壳体表面，也会顺着挡水边滑落，不会顺着接口缝隙渗入内腔。考虑到水翼艇操控时可能出现的设备摔落情况，壳体的边角位置都做了加厚的防撞结构，内部对应主板元器件的位置预留了0.5mm的间隙，避免摔落时壳体变形直接挤压电路元件造成损坏。整个壳体的分型面设置在侧面中线位置，开模时不会出现倒扣结构，适合采用ABS或者PC材质注塑加工，量产时的脱模难度低，成型后的外观面没有多余的合模线凸起，后期做表面晒纹处理就能获得不错的握持摩擦力，湿手操作时也不容易打滑。
