螺旋嵌套式螺纹连接锁紧结构组件

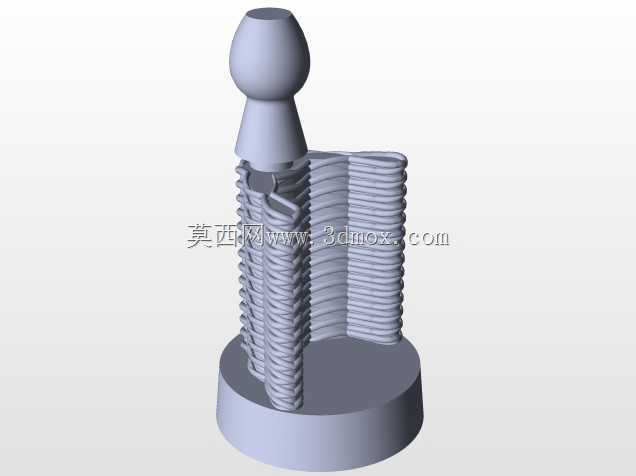

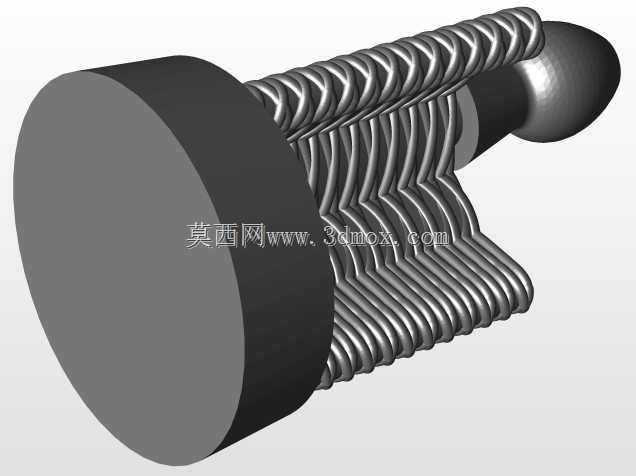

该结构组件主要面向需要频繁拆装、同时要求连接后具备足够轴向锁紧力的机械装配场景，常见于小型工装快换接头、模块化治具连接端、手动调节机构的定位锁紧部位，可替代传统的卡簧锁紧、螺纹旋合锁紧结构，在需要快速对位插接的工位上能大幅降低装配对位的操作难度。从结构功能来看，组件底部为圆形安装基座，基座上设置有同轴的外螺纹柱与内螺纹嵌套结构，外螺纹采用大螺距梯形牙型，牙侧角经过优化，既保证旋合过程的顺滑度，又能在锁紧后提供足够的静摩擦力防止松脱；内嵌套的螺旋结构与外螺纹牙型完全匹配，当顶部的球头插接端头插入后，嵌套结构会顺着螺纹牙型产生径向形变，抱紧插接端头的柱身段，同时配合端头下部的锥面导向段，实现插接过程的自动对中，不需要额外的对位调整即可完成装配。设计过程中优先考虑了安装边界的适配性，圆形基座的外径与配套安装孔的公差采用H7/g6间隙配合，基座底部预留有沉头安装孔位，可通过内六角螺钉直接固定在安装基板上，不需要额外设计转接法兰；整体结构的轴向总高度控制在常规快换接头的尺寸范围内，不会额外占用过多的装配空间，适配现有多数小型模块化设备的安装空间要求。螺旋嵌套部分采用等螺距连续螺旋结构，没有设置断开的缺口，相比传统的卡瓣式锁紧结构，受力更加均匀，反复插拔后的形变更小，使用寿命更长；顶部的球头端头一方面作为操作握持部位，方便操作人员手动拔插，另一方面球头的圆弧面可以避免操作过程中的棱角划伤，锥面过渡段则在插接时起到导向作用，即使插接时存在小角度的偏斜，也能顺着锥面滑入正确的装配位置，降低对操作人员的装配精度要求。在实际选型应用中，该结构可根据所需的锁紧力大小调整螺纹牙型的啮合长度，啮合长度越长，锁紧后的抱紧力越大，可承受的轴向拉脱载荷越高；嵌套部分的壁厚经过反复验算，在保证插拔时能产生足够弹性形变的同时，不会因为反复形变出现疲劳断裂，适配需要频繁拆装的工位使用场景，比如检测工位的快换治具、手动装配线的定位接头、小型实验设备的模块连接部位，都可以采用该结构实现快速连接与可靠锁紧。
