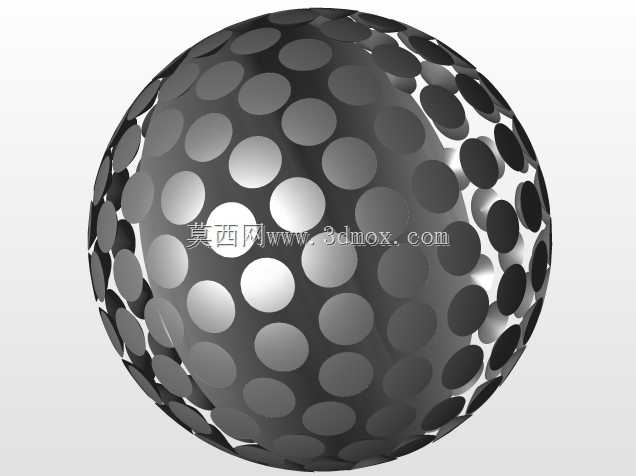

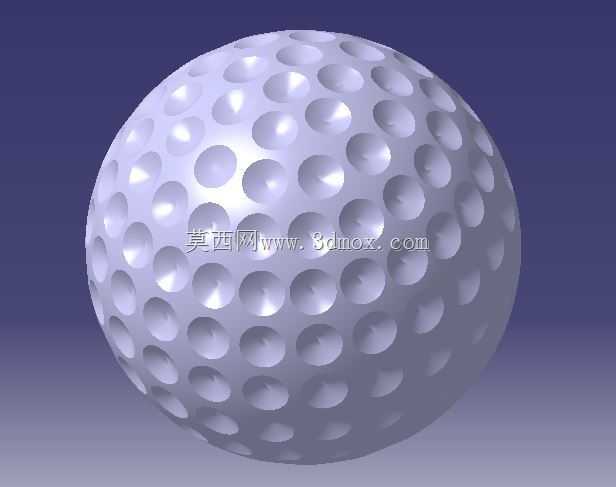

带凹坑纹理的高尔夫球曲面结构设计

日常接触的高尔夫球看似是简单的球体结构，实则表面的凹坑排布直接决定了飞行过程中的空气动力学表现，做这类曲面建模的时候，首先要明确球体的基准直径，常规竞赛用高尔夫球的直径不小于42.67mm，整个建模过程要以球心为绝对基准原点，所有凹坑特征的排布都要围绕球心做径向定位，避免出现局部凹坑深度不均、球面轮廓度超差的问题。很多新手做这类模型的时候容易直接在球面上阵列凹坑，忽略了凹坑本身的球面适配性——每个凹坑都是内凹的小弧面，弧面的曲率要和主球面的曲率做匹配过渡，不能出现生硬的棱边，否则不仅渲染的时候光影效果失真，要是后续做流体仿真分析，网格划分阶段很容易在棱边位置出现畸变网格，直接影响仿真结果的准确性。从实际应用场景来说，这类球面凹坑结构不只用在高尔夫球上，很多需要降低空气阻力的球形零部件，比如部分风速检测用的标准球、特定工况下的球形阀芯表面，也会借鉴这类凹坑减阻的设计思路，建模的时候可以把单个凹坑的特征做成可参数化调整的单元，方便后续修改凹坑深度、直径、排布密度，适配不同的使用场景。设计排布逻辑上，要避免凹坑出现规整的经纬线排布，实际量产的高尔夫球凹坑都是采用交错的类球面蜂窝排布，这种排布方式能让气流经过球面的时候形成更稳定的湍流边界层，降低压差阻力，建模的时候要注意相邻凹坑之间的凸起棱边宽度保持一致，不能出现局部棱边过窄或者过宽的情况，否则不仅影响外观一致性，要是开模量产的话，棱边过窄的位置会出现模具钢料强度不足、注塑时容易飞边的问题。整个模型的曲面要保证G2连续，尤其是凹坑和主球面衔接的位置，做曲率分析的时候不能出现明显的曲率突变，不然做高光渲染的时候会看到明显的折痕，要是后续用于数控加工，曲率突变的位置也会导致进给速度频繁波动，影响加工表面质量。做这类球形曲面建模的时候，不用刻意追求凹坑数量和某款商用球完全一致，核心是掌握球面特征的阵列方法、曲面过渡的处理技巧，把单个凹坑的定位基准、约束关系做对，后续不管是调整凹坑尺寸还是改变排布方式，都能快速修改，不会出现特征报错的情况。另外要注意整个球体是完全对称的结构，建模的时候可以先做1/8甚至1/16的球面区域，排布好对应区域的凹坑特征之后，再通过镜像、圆周阵列的方式完成整个球体的构建，这样能大幅减少特征运算量，也能保证各个区域的凹坑尺寸完全一致，不会出现手动拼接带来的位置偏差。
