简易靴鞋清洁擦除结构三维设计

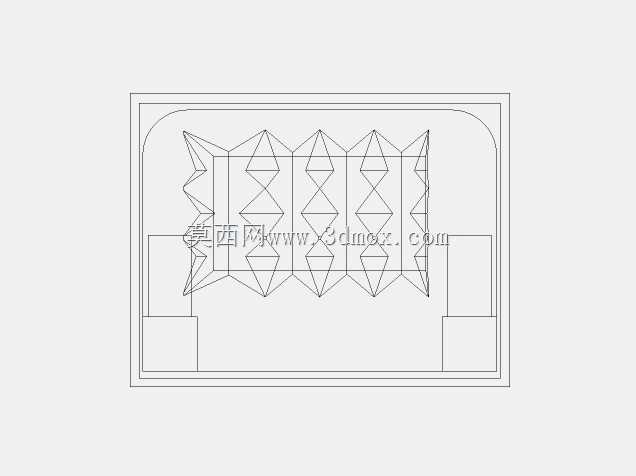

这款靴鞋清洁结构主要面向入户玄关、工矿企业班组入口、无尘车间更衣区、户外作业站点等场景设计，解决人员进出时靴底、靴侧附着的泥污、浮尘、碎屑带入室内的问题，无需额外电力驱动，人员只需将穿靴的脚伸入结构槽内往复蹭动，即可完成靴面与靴底的清洁动作，适配多数常规尺码的工矿靴、户外登山靴、日常高帮鞋的清洁需求。从结构设计来看，整体采用U型槽式布局，槽体内侧上下及两侧布置多组交错排列的尖齿状刮擦条，刮擦条采用软硬复合结构，硬质基底提供足够支撑力，避免受力变形，接触靴面的边缘做了圆角钝化处理，不会刮伤靴面皮革或帆布面料，齿形排布采用错位间隔设计，能够覆盖靴底纹路的凹槽区域，将嵌在纹路里的泥块、碎石有效刮落，槽体底部预留污物收集空间，刮落的碎屑会暂存于槽底，可定期抽出清理，避免污物堆积影响清洁效果。设计过程中优先考虑了使用的便捷性与安装适配性，整体外形采用窄长型布局，宽度控制在可容纳单脚伸入的尺寸，不会占用过多通道空间，安装时无需复杂固定，可直接放置在平整地面，也可通过底部预留的安装孔配合膨胀螺丝固定在水泥地面，适配不同场景的安装需求。槽体的外壳采用圆角过渡设计，避免人员磕碰受伤，外侧壳体做了防滑纹理处理，人员蹭动清洁时整个结构不会发生滑移。刮擦组件采用模块化嵌装设计，当某一侧的刮条磨损后，可单独拆卸更换对应模块，无需整体更换整个装置，降低后期维护成本。在功能适配层面，结构的开口高度做了多场景适配，既可以清洁低帮鞋的鞋底，也能容纳高帮靴的靴筒下部，对靴侧沾附的泥点进行刮除，齿条的倾斜角度经过反复调整，人员脚伸入后自然往复移动时，齿条的接触角度刚好贴合靴底与靴侧的曲面，无需刻意调整脚部角度即可完成全接触面清洁，相比传统的平面脚垫，这种带立体刮齿的结构对纹路深处污物的清洁效率提升明显，尤其适合沾有厚泥、煤渣、工地碎屑的作业靴清洁，不会出现普通脚垫刷不动、嵌缝污物清理不净的问题。槽体内部的空腔做了导坡设计，清理时可直接用水冲洗，污水会顺着导坡从预留的排水口流出，不会在槽内积留滋生异味，适合高频次使用的公共场景。
