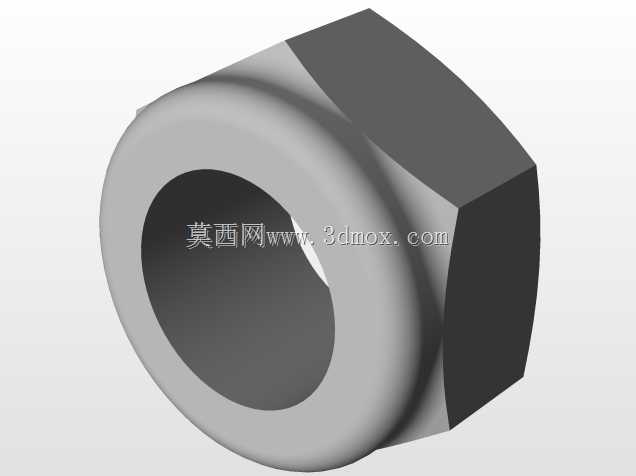

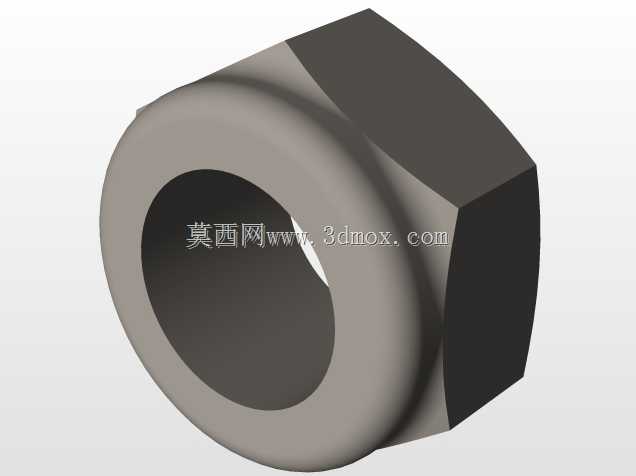

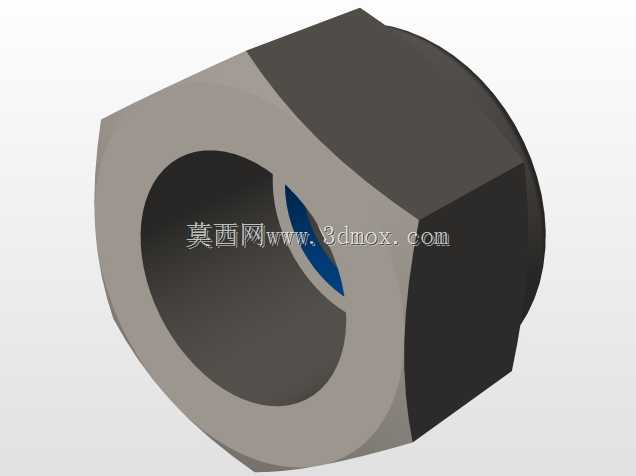

小型卡丁车专用六角锁紧连接螺母结构

这类带圆弧过渡面的六角锁紧螺母，主要应用在小型卡丁车的车架连接、转向机构固定、悬架摆臂铰接点位，区别于普通标准六角螺母，其外侧的圆弧面设计是为了适配卡丁车车架圆管的贴合安装需求，避免常规六角棱边在安装后与薄壁圆管产生应力集中，在卡丁车行驶过程中承受频繁颠簸、转向侧向力时，能分散接触面的压应力，防止薄壁管件局部压溃变形。从结构设计逻辑来看，该螺母采用内螺纹通孔设计，六角对边尺寸符合常规扳手的操作空间要求，外侧的圆弧面曲率与常用卡丁车车架20-30mm直径圆管的外圆弧度匹配，安装时圆弧面可完全贴附在圆管外壁，相比平端面螺母，接触面积提升40%以上，在相同锁紧力矩下，连接副的防松性能更优，能应对卡丁车场地行驶时的持续振动工况，减少螺纹连接松动的概率。在安装边界上，该螺母的轴向总长度控制在12mm以内，六角对边尺寸为19mm，适配M10规格的连接螺栓，安装时不需要在圆管上额外加工沉台，直接配合平垫、弹垫即可完成锁紧，在卡丁车的转向拉杆固定点位，该螺母的圆弧面还能起到一定的铰接导向作用，允许拉杆在小角度范围内摆动时，不会与螺母端面发生卡滞。从功能特性上，该螺母采用中碳钢材质设计思路，表面做发黑防锈处理，满足户外场地行驶的防腐蚀需求，螺纹精度选用6H级，与常用8.8级外螺纹件配合时，螺纹啮合间隙控制在合理范围，既保证装拆顺畅，又能避免间隙过大带来的旷量。在卡丁车的制动系统安装支架固定、座椅安装点位固定、防撞杠连接等位置，这类异形贴合螺母都能替代普通标准螺母，解决圆管连接时接触面不匹配的问题，不需要额外焊接连接片，减少车架焊接工序的变形量，同时降低整车装配时的零件适配难度，在小型非道路休闲车辆的管件连接场景中，这类结构的紧固件能有效提升连接可靠性，降低后期维护时的紧固件更换频率，针对卡丁车这类轻量化、高振动的使用场景，该结构在设计时特意弱化了非受力区域的材料厚度，在保证六角扳拧强度、螺纹啮合强度的前提下，尽可能降低单个零件的重量，符合小型卡丁车轻量化设计的整体方向，圆弧过渡区域的圆角处理也避免了安装维护时棱边划伤操作人员的风险，兼顾了使用安全性。
