适配42步进电机的CR10挤出送料结构

这套挤出送料结构是针对桌面级FDM成型设备开发的进料端核心组件，适配常规42规格步进电机的安装接口，可直接替换原有老旧挤出部件，也可用于DIY改装类3D打印设备的进料系统搭建。从实际应用场景来看，除了常规桌面级3D打印机的耗材推送作业，该结构也可适配小型线材输送类实验装置，作为恒定推力的线材进给单元使用，只要耗材线径匹配1.75mm规格的通用打印耗材，即可实现稳定的线材推送动作。

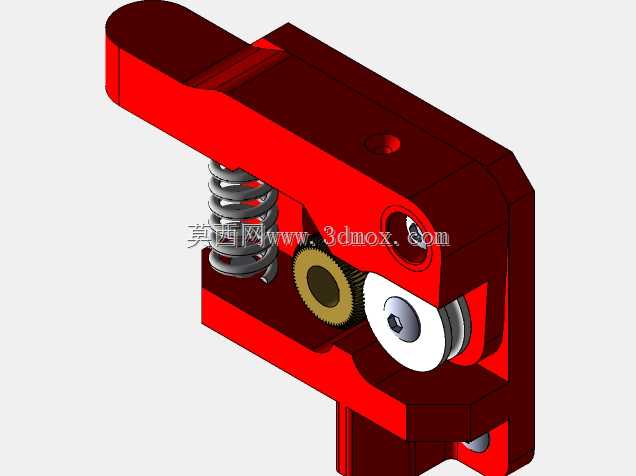

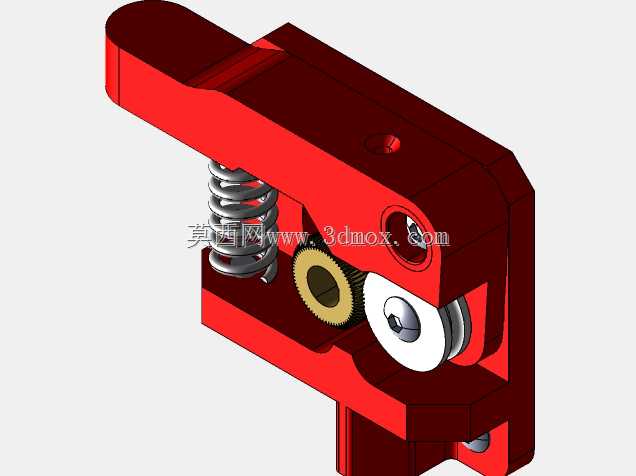

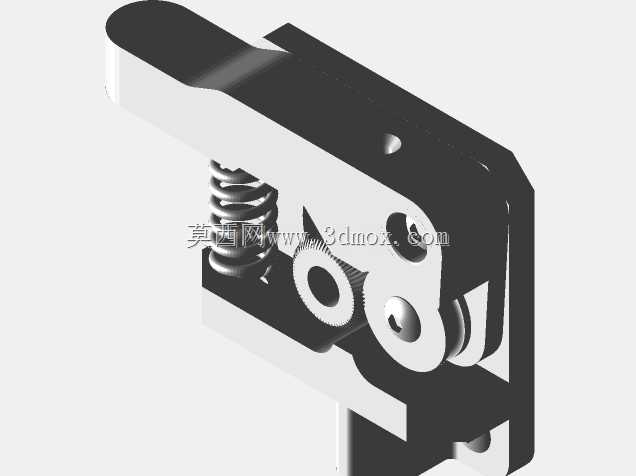

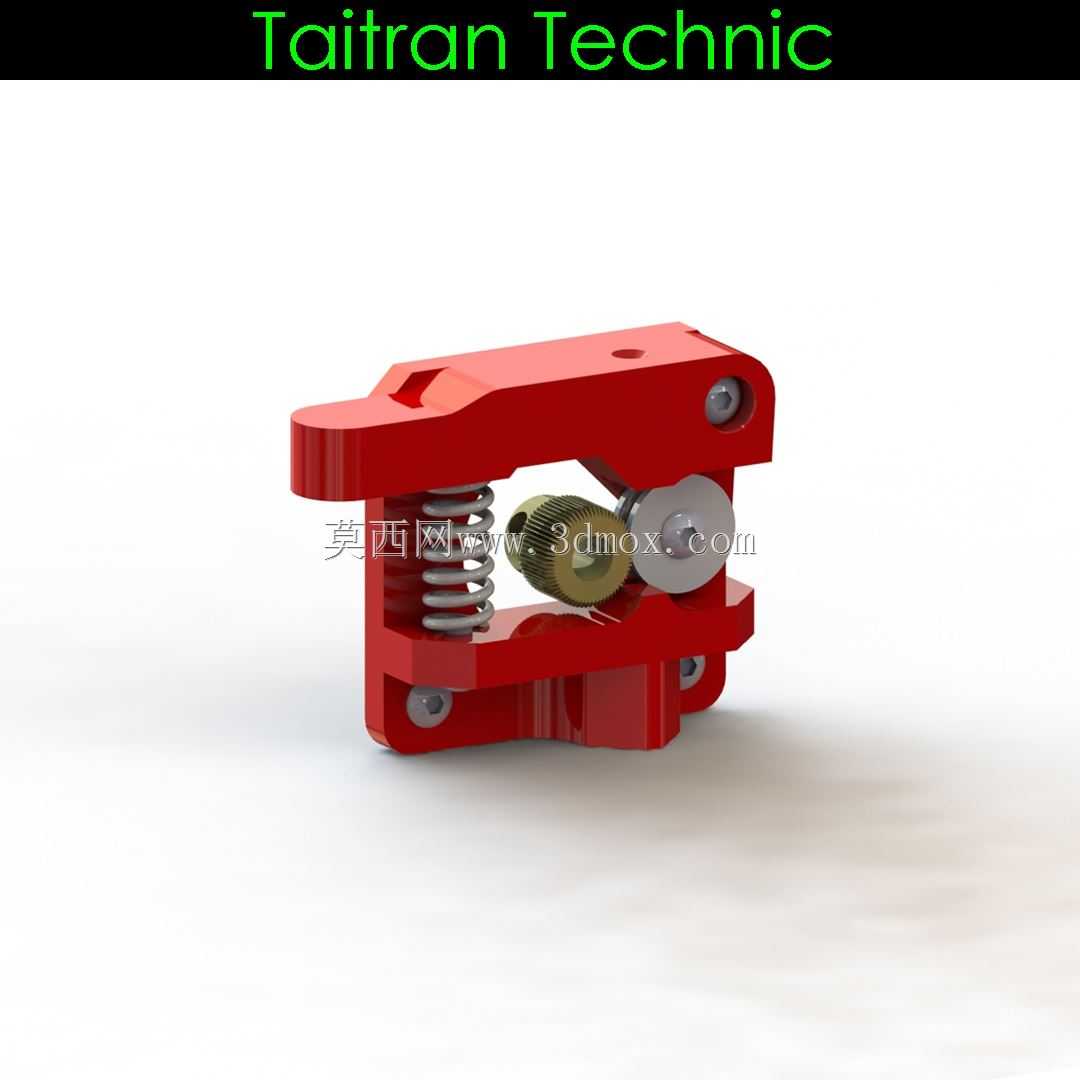

结构设计上采用了分体式红色主体框架，框架预留了标准的电机安装孔位，安装边界完全匹配42步进电机的端面安装尺寸，无需额外加工转接板即可完成装配。内部通过弹簧提供持续的压合预紧力，压合力度可通过调整弹簧压缩量适配不同硬度的耗材，无论是常规PLA、ABS硬质耗材，还是TPU类柔性耗材，都能通过调整预紧力避免打滑或者耗材被压溃的问题。送料轮采用带齿的金属轮结构，增大与耗材表面的接触摩擦力，配合从动压轮的圆弧接触面，保证耗材推送过程中不会出现偏摆，送料精度可控制在0.1mm级别的进给误差内，满足常规3D打印的层厚精度要求。

设计过程中充分考虑了日常维护的便捷性，整个结构的拆装无需专用工具，松开快拆压杆即可打开压合结构，方便清理送料轮齿缝残留的耗材碎屑，也能快速完成耗材的穿丝与退丝操作，减少设备调试阶段的辅助时间。结构的出线端预留了标准的快插接头安装位，可直接对接通用规格的PTFE送料管，实现远端送料的布局，也可以直接安装加热块组件实现近端挤出的配置，适配不同机型的安装布局需求。整体结构的外部轮廓做了圆角处理，没有尖锐的突出边角，安装到设备上之后不会干涉周边的走线与运动部件，整体安装厚度控制在合理范围内，不会额外增加X轴运动端的负载，保证打印过程中运动轴的运行稳定性。

从实际使用的角度来看，该结构的压合行程做了限位设计，避免压轮过度挤压耗材导致耗材变形卡滞，弹簧的选型经过反复验证，既能够提供足够的送料推力，又不会因为压力过大导致耗材产生不可逆的形变，影响后续的进料顺畅度。所有转动配合的位置都预留了合理的间隙，长时间运行也不会因为热胀冷缩出现卡滞问题，主体结构采用硬质耐磨材质加工，长期使用的磨损量极小，可满足长时间连续打印的作业需求。
