沙滩车后桥方形法兰轴承安装座结构设计

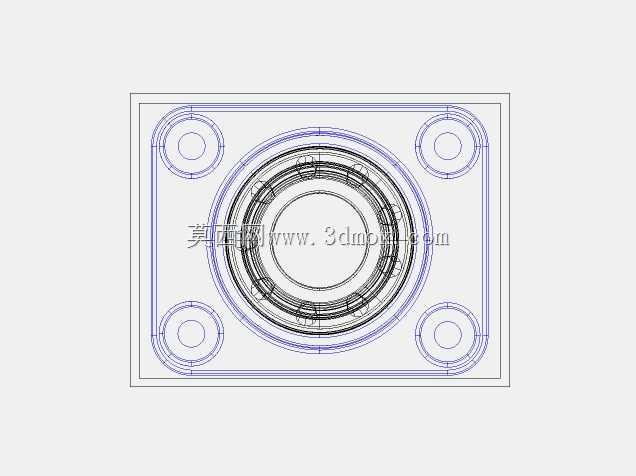

在非道路越野休闲车辆的传动系统布局中，后桥作为承接动力输出、承载车身载荷并传递轮端扭矩的核心总成，其支撑部件的结构合理性直接决定整车在复杂路况下的行驶可靠性。本次设计的方形法兰式轴承安装座，主要应用于小排量四轮沙滩车的后桥半轴支撑点位，适配非铺装路面、沙地、浅滩等多场景下的交变载荷工况，解决传统圆形轴承座在越野场景下安装定位易偏移、抗侧向冲击能力不足的问题。从结构功能来看，该部件核心作用是为后桥半轴的支撑轴承提供精准的安装定位基准，同时通过法兰面与后桥桥壳端面实现刚性连接，隔绝半轴运转过程中产生的径向跳动与轴向窜动，避免轴承异常磨损导致的传动异响、半轴脱落等故障。设计阶段优先考虑安装便捷性与维护便利性，方形法兰的四个角点布置通孔安装位，相比同规格圆形法兰的圆周均布孔位，在装配时无需反复调整对位角度，维修更换轴承时可直接在桥壳端完成拆装，无需整体拆卸后桥总成，大幅降低户外使用场景下的维保难度。外形尺寸方面，法兰主体采用正方形轮廓设计，中心轴承安装孔的同轴度公差控制在0.02mm以内，确保轴承压装后内圈与半轴的配合精度；四个角点的安装孔位中心距严格匹配沙滩车后桥桥壳的预设安装螺孔间距，安装面的平面度公差控制在0.03mm范围内，避免装配后法兰面翘曲导致轴承外圈受力不均。法兰与轴承安装位之间设置环形加强筋结构，在不额外增加部件整体重量的前提下，提升法兰根部的抗弯曲强度，应对越野场景下轮端传递的侧向冲击力，避免长期交变载荷下法兰根部出现应力断裂。轴承安装腔的内壁设计有环形定位台阶，可对轴承外圈实现轴向限位，台阶高度根据所选深沟球轴承的外圈宽度匹配，确保轴承压装到位后无轴向窜动间隙；安装腔外侧预留密封件安装槽位，可适配骨架油封实现腔体密封，阻挡泥沙、水渍进入轴承内部，延长轴承在多尘、涉水场景下的使用寿命。在实际装车适配中，该结构可匹配25mm-35mm直径区间的后桥半轴，适配常用的6200系列、6300系列深沟球轴承，无需对现有沙滩车后桥桥壳结构做额外改造，可直接替换原有同规格的轴承支撑部件，尤其适合沙滩车改装、售后维保场景下的部件替换需求。结构建模过程中，对法兰根部、安装孔周边的应力集中点位做了圆角过渡处理，避免应力集中导致的部件开裂，所有安装孔位均做了沉头设计，确保螺栓装配后端面不突出法兰平面，避免与周边转动部件发生运动干涉。
