剖分式滑动轴承支撑组件结构设计

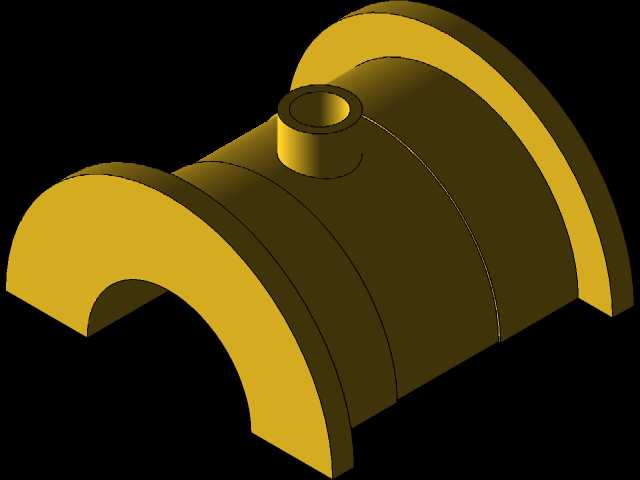

　　这款剖分式轴支撑部件，主要面向中低速重载的传动场景设计，常见于矿山输送线、中小型减速机输出端、纺织机械主传动辊、农业机械的传动轴支撑位，这类场景往往存在轴系安装后不便整体穿装的维护需求，剖分结构可直接在已布设的轴段上完成安装固定，无需拆卸轴端的联轴器、带轮等外接部件，大幅降低现场维护的拆装工作量。从功能实现来看，部件核心作用是为旋转轴提供稳定的径向支撑，内嵌的轴瓦采用剖分对合结构，与轴颈的接触面包覆角度经过匹配设计，可在轴旋转过程中形成稳定的动压油膜，将轴运转时的滑动摩擦系数控制在较低区间，减少轴颈的磨损量，同时承担轴系传递来的径向载荷，避免轴系运转过程中出现挠曲变形。结构设计上采用上下对合的座体结构，

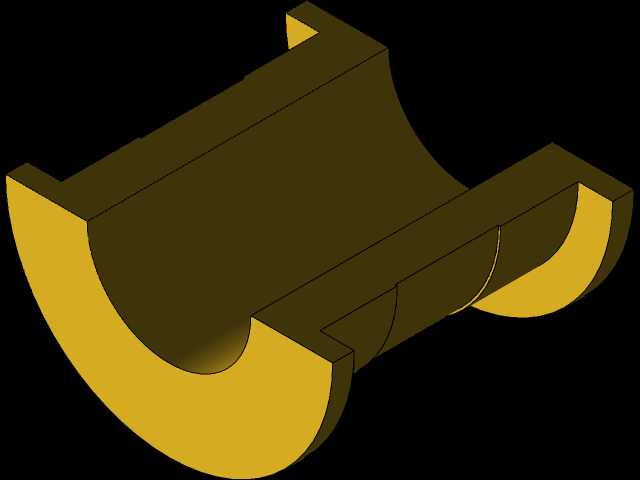

　　上盖与底座通过两侧的螺栓副实现锁紧，螺栓预紧力可根据轴瓦的配合间隙进行调整，适配不同工况下的轴系窜动余量；座体侧面预留的定位销孔，可在安装时与设备安装基面的定位销配合，防止轴承座在载荷冲击下出现横向位移；轴瓦采用分体式结构，磨损后可单独更换轴瓦，无需更换整个座体，降低备件更换成本。安装边界方面，底座的安装平面为精加工基准面，平面度满足通用传动设备的安装精度要求，安装孔的孔距经过标准化适配，可匹配多数常规传动设备的安装基面预留孔位；整体外形的径向轮廓避开了轴系周边的传动件运动包络，不会与周边的带轮、齿轮、防护罩等部件产生运动干涉；轴瓦的内孔尺寸与适配轴颈为间隙配合，安装时可通过上下座体的合缝面垫片调整配合间隙，

　　适配不同温度工况下的轴热膨胀量，避免轴受热膨胀后出现抱轴故障。实际选型应用时，可根据轴的额定转速、径向载荷大小匹配对应材质的轴瓦，重载冲击场景可选用铜基合金轴瓦，轻载高速场景可搭配带油槽的含油轴瓦，座体本身的铸铁材质具备足够的刚性，可承受传动过程中的振动载荷，不会出现座体变形导致的轴系对中偏差问题。
