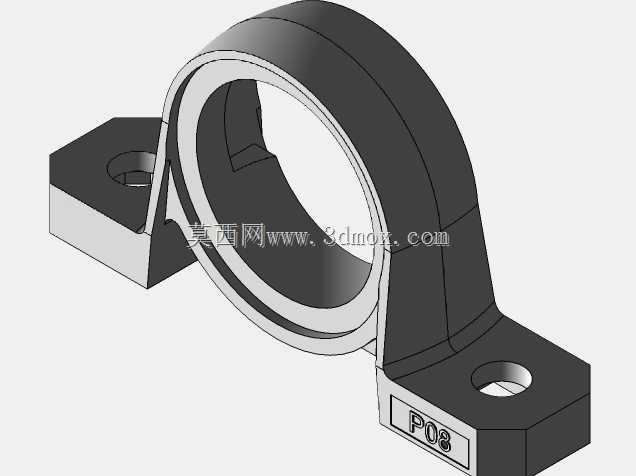

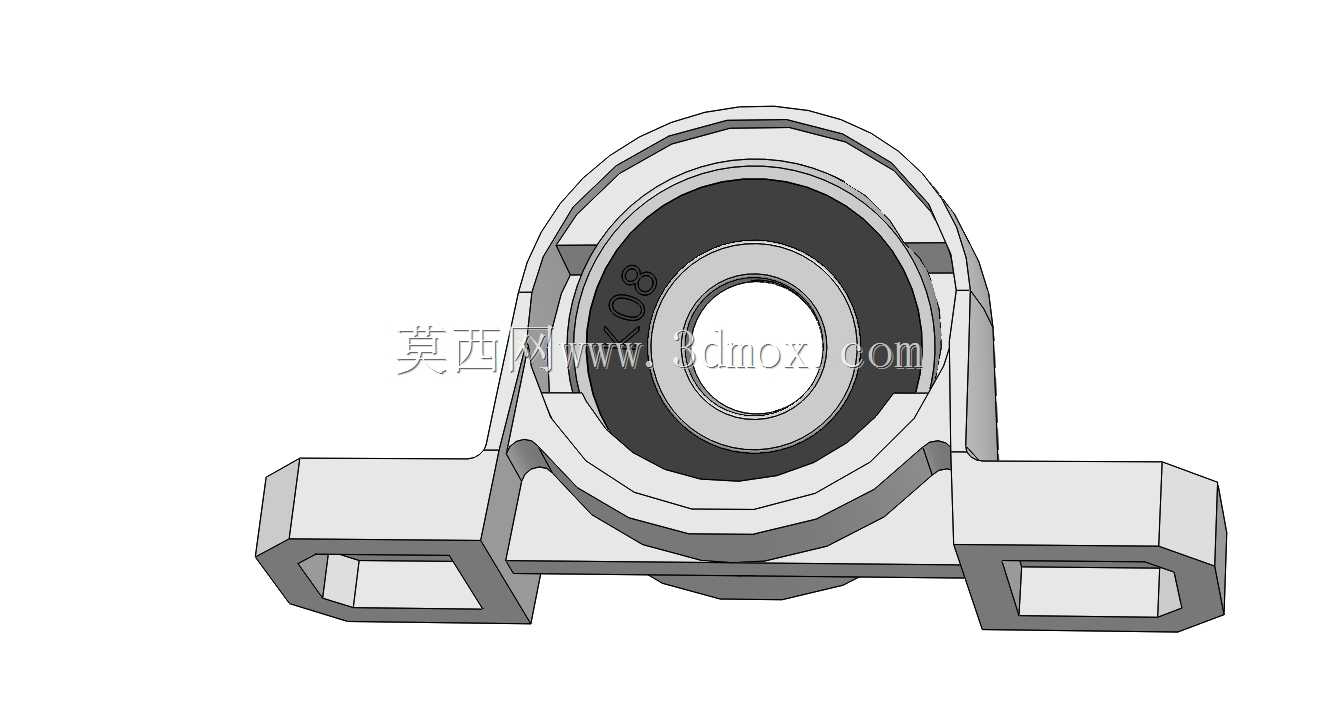

KP08锌合金立式带座枕式轴承结构

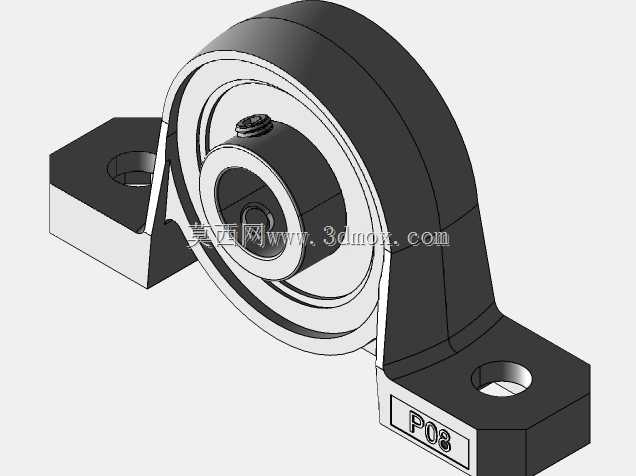

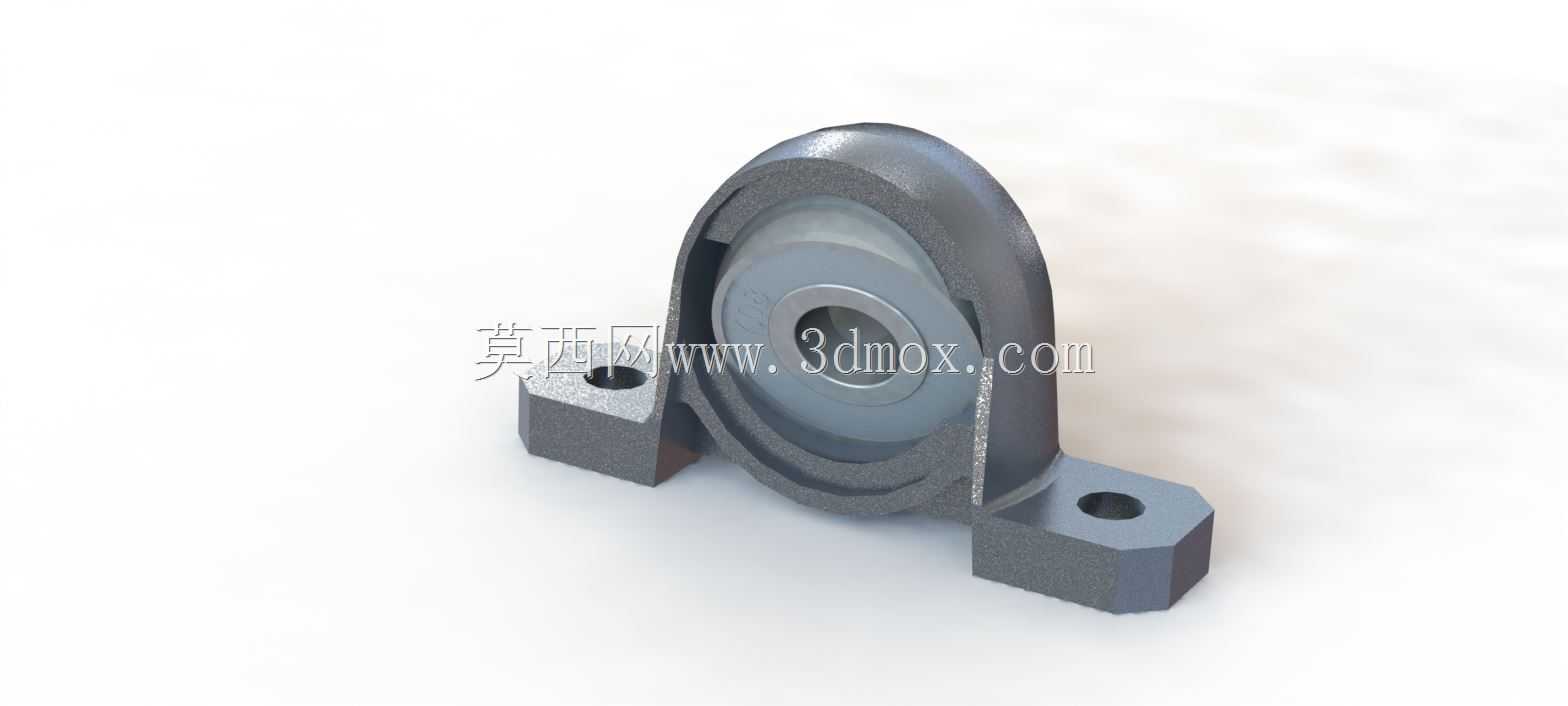

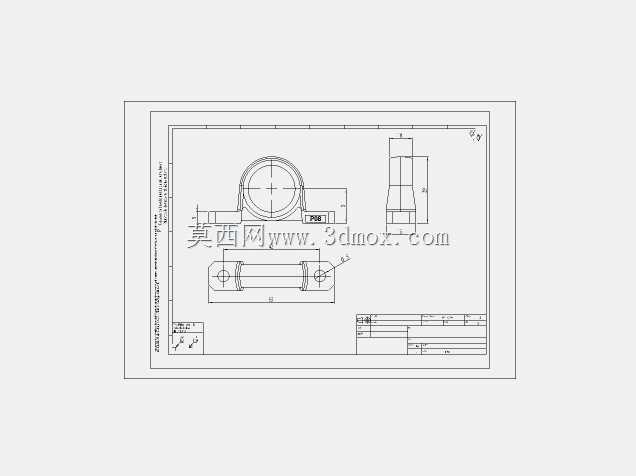

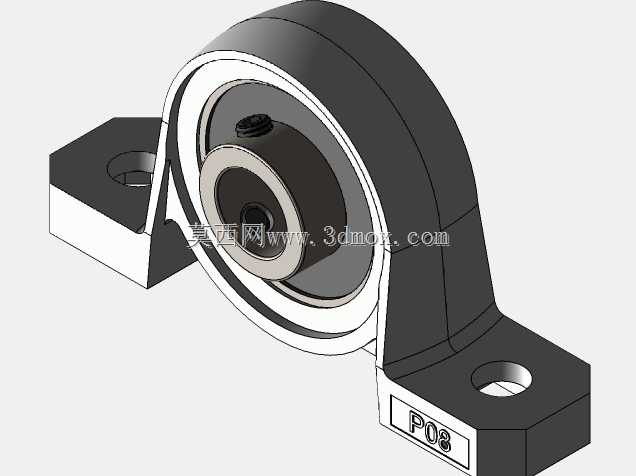

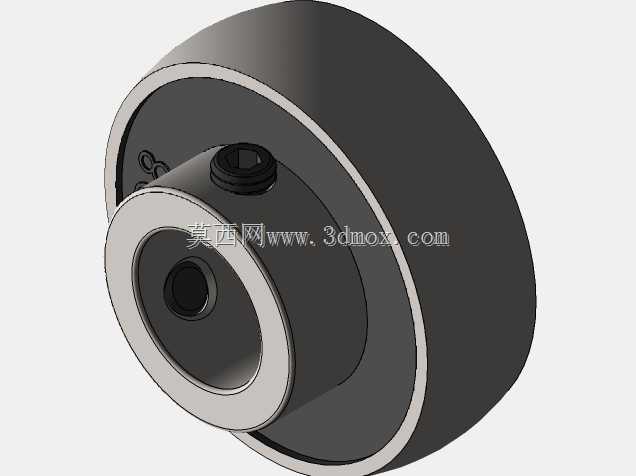

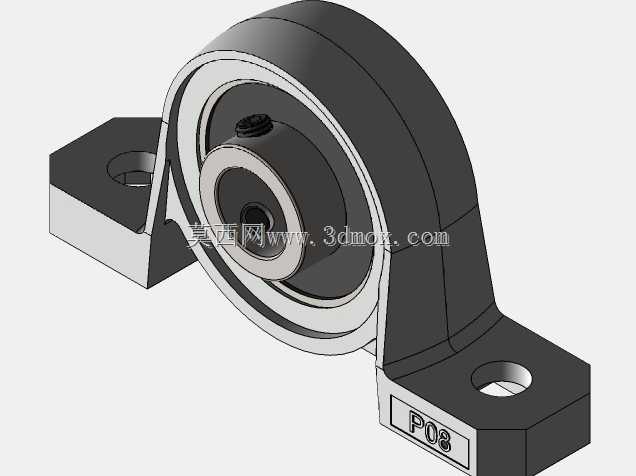

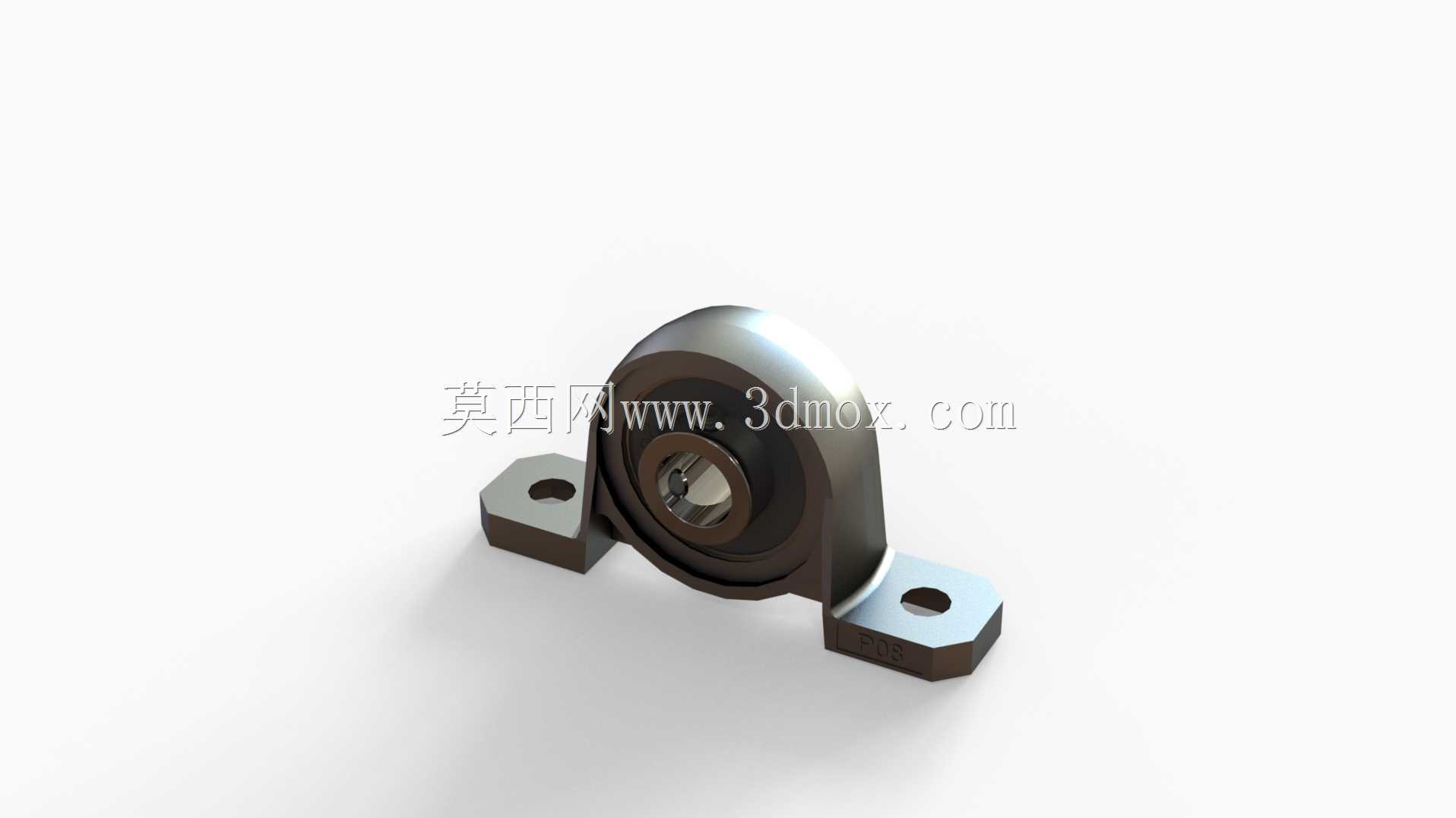

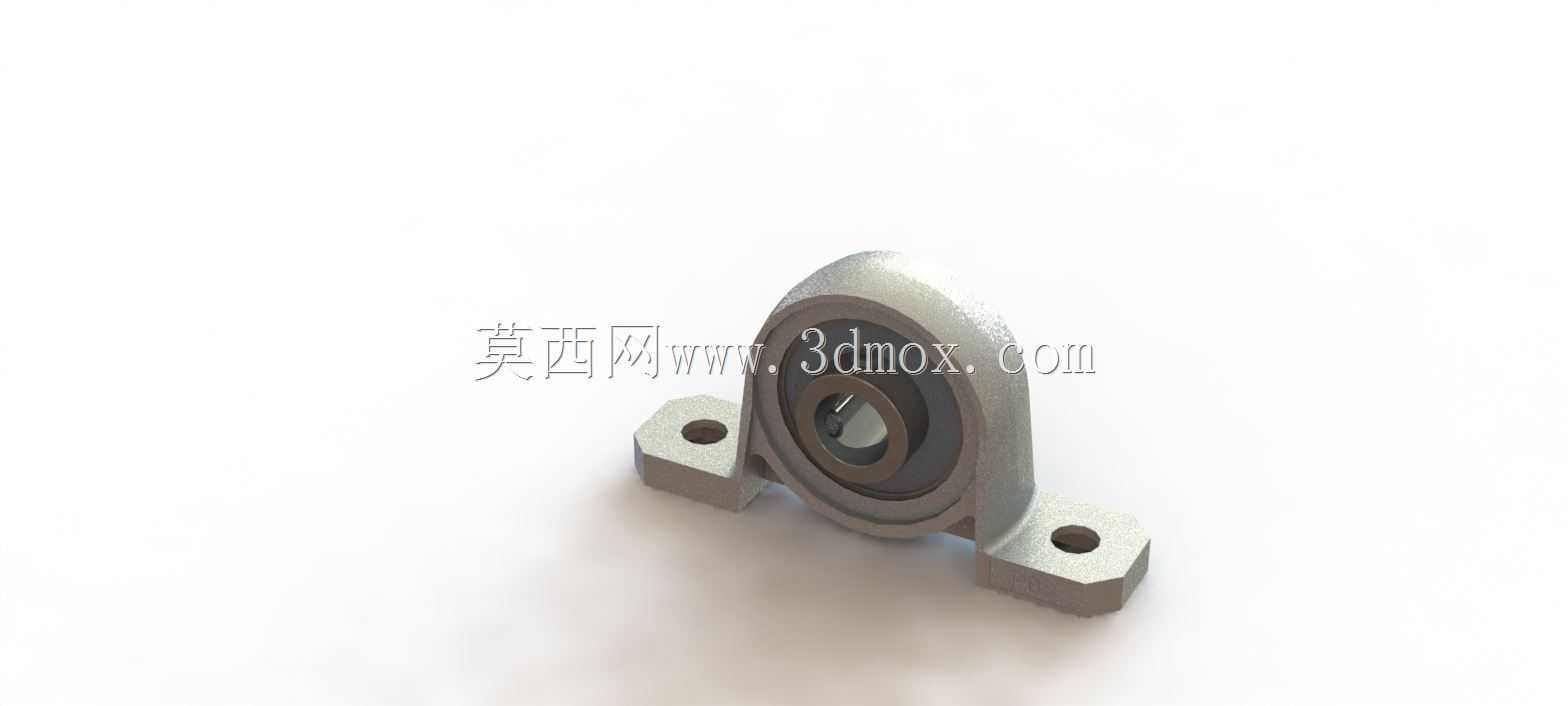

这类锌合金枕座轴承在轻工输送线、小型食品加工设备、桌面级自动化工装、家用小型机械传动场景中应用十分广泛，核心作用是为旋转轴提供稳定的径向支撑，同时通过自带的安装基座直接固定在设备机架上，省去了额外加工轴承安装孔位的复杂工序，对小型设备的快速装配十分友好。从结构设计来看，该款轴承采用立式双安装耳的枕式结构，两个安装孔对称分布在轴承主体两侧，安装时无需额外制作轴承座适配结构，直接通过螺栓穿过安装耳即可完成固定，安装基准面为基座底部平面，装配时只要保证安装面平面度符合要求，就能获得不错的支撑同轴度。轴承主体采用锌合金材质压铸成型，相比铸铁材质的轴承座重量更轻，减震性能更好，同时具备不错的抗腐蚀能力，适合在潮湿、有轻度腐蚀的工况下使用，内芯为标准滚动轴承结构，适配8mm直径的光轴，内圈与轴采用过盈配合或者顶丝锁紧的方式固定，能够承受中等大小的径向载荷，同时可以承受一定程度的轴向窜动，满足小型传动机构的载荷需求。设计过程中需要重点关注安装孔的中心距尺寸，两个安装孔的间距直接决定了该轴承能否适配现有设备的安装位，轴承中心高是另一个关键尺寸，即轴承内孔中心到安装基准面的垂直距离，这个尺寸会影响传动系统的中心高匹配，如果中心高偏差过大，会导致传动轴出现别劲、运转卡顿的问题，严重时还会加速轴承磨损，缩短使用寿命。轴承的安装耳厚度也需要经过校核，在额定载荷下不能出现变形断裂的情况，锌合金材质的强度虽然不如铸铁，但在小型设备的轻载工况下完全足够，同时压铸成型的工艺可以让轴承座的外形更加规整，表面质量更好，不需要额外做过多的表面处理。在实际选型使用时，需要注意该类轴承的适用转速范围，因为锌合金的散热性能不如金属钢制轴承座，不适合在高转速、连续重载的工况下长期运行，更适合间歇运转、载荷平稳的中小型传动场景，比如小型皮带输送机的从动辊支撑、桌面分拣设备的转轴支撑、小型包装机械的导辊支撑等场景，装配时要注意保证轴承内孔与传动轴的同轴度，避免安装错位导致的轴承早期失效，安装螺栓要加装防松垫圈，防止设备运行过程中螺栓松动导致轴承移位，影响传动精度。
