枪式气动冲击扳手三维结构设计

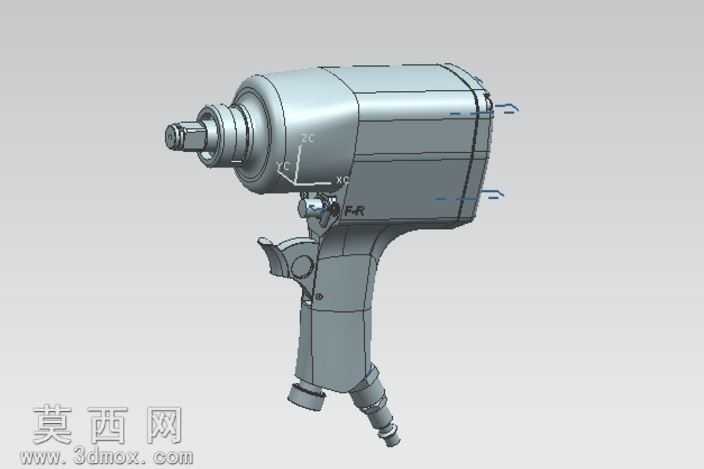

本作品为枪式气动冲击扳手的三维结构设计，建模过程严格遵循气动工具的实际工程结构逻辑，在三维建模环境中完成全零部件的参数化搭建。首先从整体人机工程形态入手，确定枪式握持的主体轮廓，握把部分依据手部握持的弧度特征做曲面过渡处理，保证握持区域的曲面顺滑无棱角，符合长时间手持操作的形态需求。主体动力腔体部分采用规整的柱体结合局部切边的造型，还原气动冲击结构的外部壳体形态，在壳体表面预留了控制扳机、调节拨钮、进气接口的装配位置，各部位的装配间隙按照实际工业产品的公差标准做预留处理。前端输出轴部分还原了冲击式扭矩输出的方头结构，配套的轴套、定位卡簧等细小零部件均做了精细化建模，保证结构装配关系的完整性。扳机部分采用铰接式结构建模，还原了扳机与阀体之间的联动空间，握把底部的进气快插接口做了阶梯式的接口结构，还原气动工具气源连接的标准接口形态。材质渲染阶段，主体壳体部分采用哑光磨砂的金属合金材质，模拟工业级气动工具的铸铝壳体质感，表面做细微的颗粒质感处理，还原真实工具使用中的耐磨表面特征；输出轴部分采用高硬度合金钢材质，添加金属切削纹理与轻微的使用磨损质感，突出工作部件的高强度属性；扳机、接口密封件等部位采用黑色硬质橡胶材质，添加细微的防滑纹理，还原操作部件的触感特征；整体渲染采用柔和的工业产品布光，在主体侧面添加轮廓光突出曲面转折，底部添加弱投影增强模型的立体感，避免过强的反光破坏工业工具的厚重质感。设计过程中充分考虑了气动冲击扳手的内部结构布局合理性，在外部壳体的形态设计上预留了内部冲击锤、气动马达、配气阀组的安装空间，各外部结构的凸起与凹陷均对应内部零部件的固定位置，保证外观形态与内部结构的一致性，可作为气动工具结构学习、教学演示、项目设计参考的数字化模型使用，完整还原了这类工业拆装工具的典型结构特征与形态特点。
