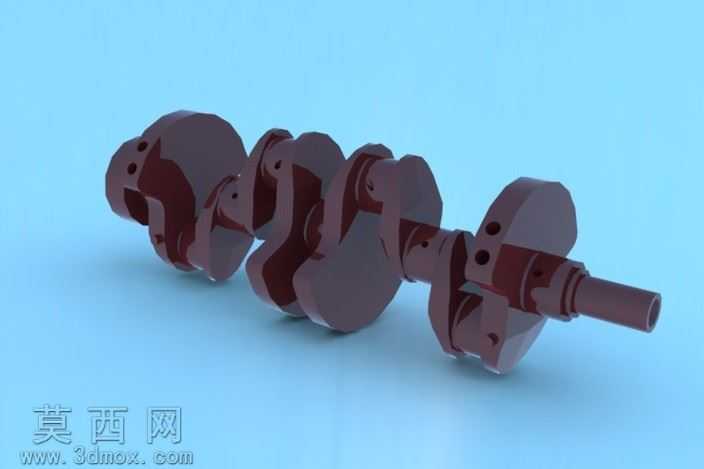

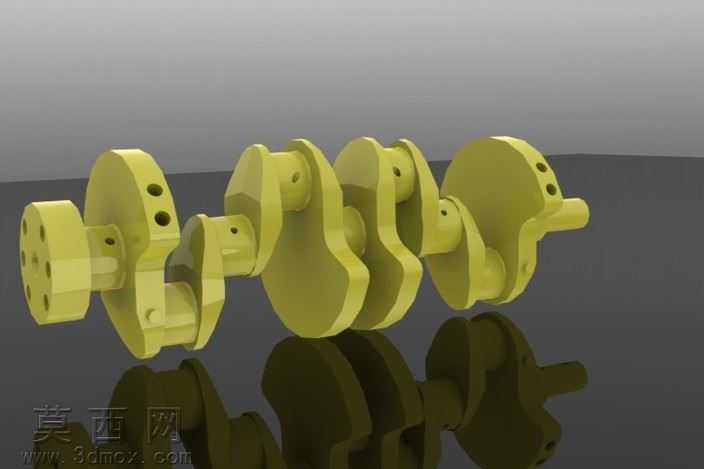

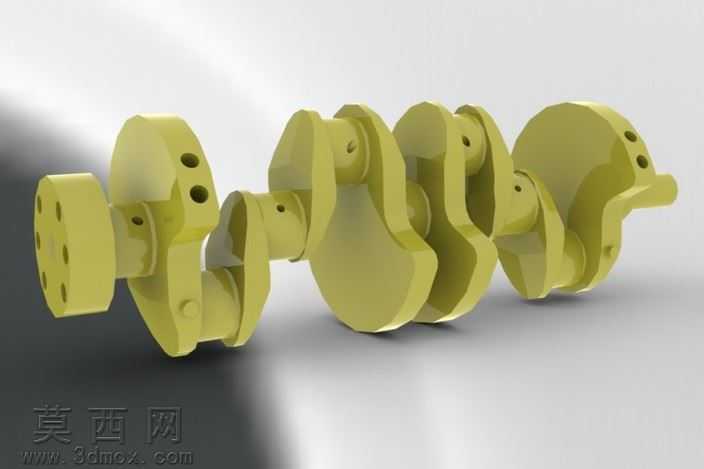

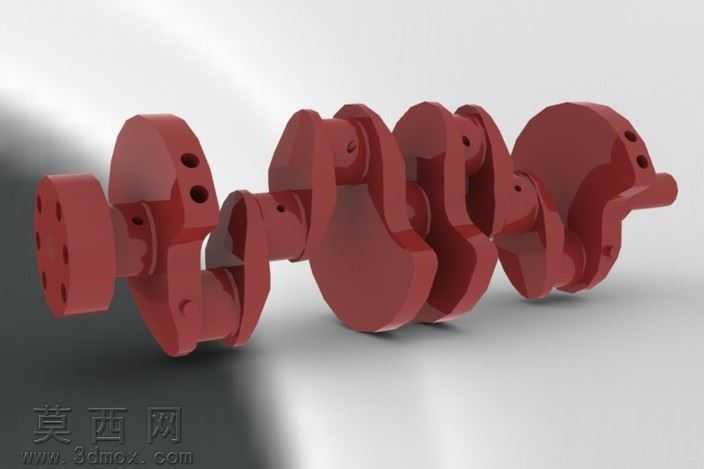

斯瓦拉杰8554四缸发动机曲轴三维建模

本作品为四缸内燃机配套曲轴的三维建模成果，建模过程依托参数化设计逻辑完成，首先依据四缸发动机的点火顺序、曲柄销排布相位要求确定整体布局基准，严格对齐直列四缸引擎1-3-4-2的做功间隔角，将四个曲柄销的相位差精准控制在180度，保证各缸做功行程的均匀交替。建模阶段先绘制主轴颈、曲柄销的回转截面草图，通过回转特征生成各轴段的基础实体，再对连接主轴颈与曲柄销的曲柄臂进行结构优化，根据曲轴运转时的应力分布特征，在曲柄臂与轴颈的衔接位置设计平滑过渡圆角，避免应力集中引发的疲劳断裂问题，同时在曲柄臂上预留平衡重的安装定位结构，抵消曲轴高速旋转时产生的往复惯性力与旋转惯性力，提升发动机运转的平顺性。材质渲染阶段选用合金调质钢的材质表现，还原锻钢曲轴经表面淬火后的金属质感，对轴颈工作面做高亮光滑处理，呈现精加工后的表面精度，对曲柄臂非配合面做哑光质感处理，区分不同加工区域的工艺特征。模型完整还原了曲轴的所有细节结构，包括前端的皮带轮安装定位轴段、油封配合轴颈，后端的飞轮连接法兰、定位销孔，以及各主轴颈上的润滑油道开孔，油道走向按照实际润滑需求设计，连通主轴颈与曲柄销的配合面，保证发动机运转时压力机油可顺利输送到各摩擦副表面形成油膜。整体建模过程严格遵循内燃机曲轴的设计规范，所有尺寸参数匹配四缸柴油发动机的装配要求，各轴段的同轴度、圆度公差在建模时做了对应约束，可直接用于后续的虚拟装配、运动仿真以及有限元受力分析，直观展现四缸曲轴的结构特征与工作原理。
