迷你台式n齿条联动传动总成结构

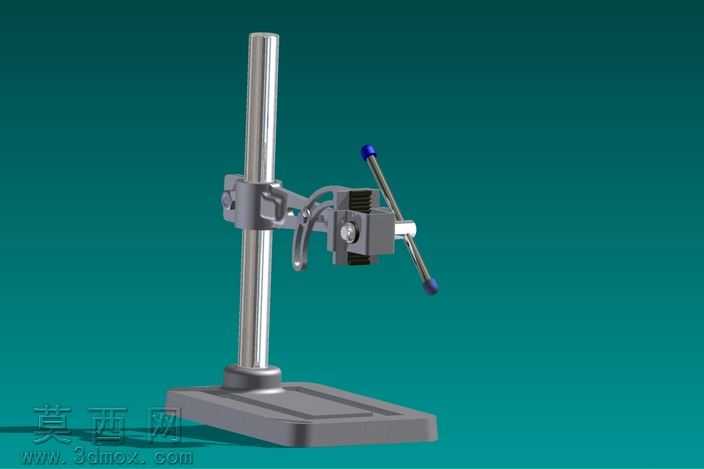

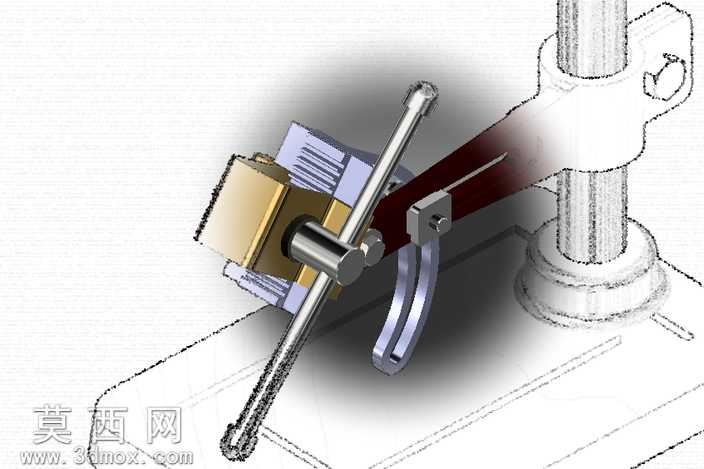

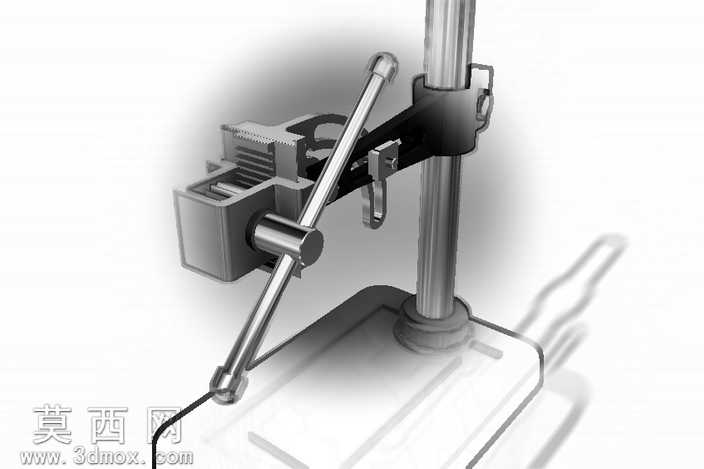

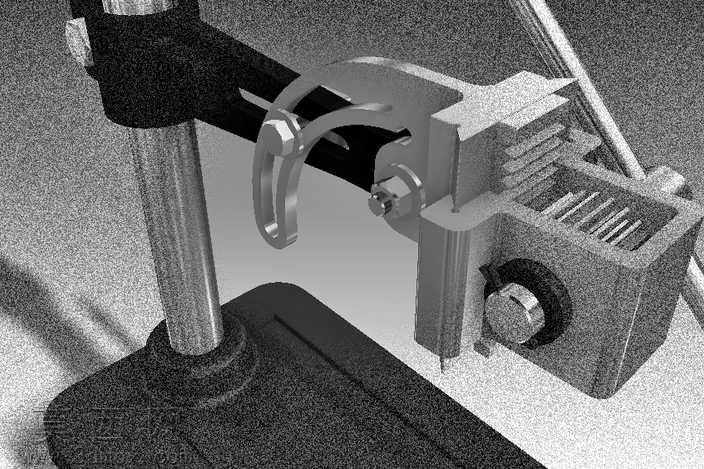

该作品为台式迷你齿条传动总成的三维建模成果，建模阶段优先梳理核心传动逻辑，以齿轮齿条的啮合传动关系为核心搭建整体装配框架，先完成基座、支撑立柱、操作手柄、齿条滑块、啮合齿轮、锁紧旋钮等独立零件的参数化建模，每个零件的尺寸都经过匹配校验，保证装配时各部件的配合公差符合机械传动的常规设计要求，避免出现干涉、卡滞的结构问题。建模过程中对齿条的齿形参数做了标准化设定，保证齿距、齿高参数统一，与配套齿轮的啮合间隙控制在合理范围，同时对操作手柄的铰接结构、齿条的滑动导向槽、锁紧机构的偏心轮结构都做了精细化的特征处理，还原真实机械结构的细节。材质与渲染阶段，针对不同零件的功能属性匹配对应材质：支撑立柱、基座平台采用磨砂金属材质，还原铸铁台架的厚重质感；齿条、齿轮、操作手柄采用亮面镀铬金属材质，突出机加工零件的光洁精密感；锁紧旋钮的外圈采用防滑橡胶材质，增加视觉上的操作辨识度；底座的防滑垫采用哑光橡胶材质，平衡整体画面的材质层次。渲染时采用工作室柔光布光方案，主光源从侧上方投射，突出金属零件的轮廓反光与齿形结构的细节，辅助光源补亮暗部结构，避免装配死角出现过黑的阴影，同时添加细微的环境反射效果，让金属材质的质感更贴近真实工业产品的视觉表现。设计思路上，该总成主打小型化台式操作场景，将齿条的直线往复运动与手柄的扳动操作做联动设计，扳动手柄即可带动齿轮转动，进而驱动齿条完成直线进给动作，侧边的锁紧旋钮可以在齿条运动到指定位置时锁定位置，防止传动移位，整体结构紧凑，没有冗余的外置零件，所有传动构件都集成在基座的安装位上，既可以作为独立的小型手动进给机构使用，也可以作为教学演示模型展示齿轮齿条传动的核心原理，各零件的装配关系清晰，拆解后可直观看到每个构件在传动过程中的作用，导向槽的限位结构可以避免齿条脱出啮合范围，铰接处的轴套结构减少操作时的磨损，提升整体结构的耐用性。
