曲面结构网球拍运动器材三维数模

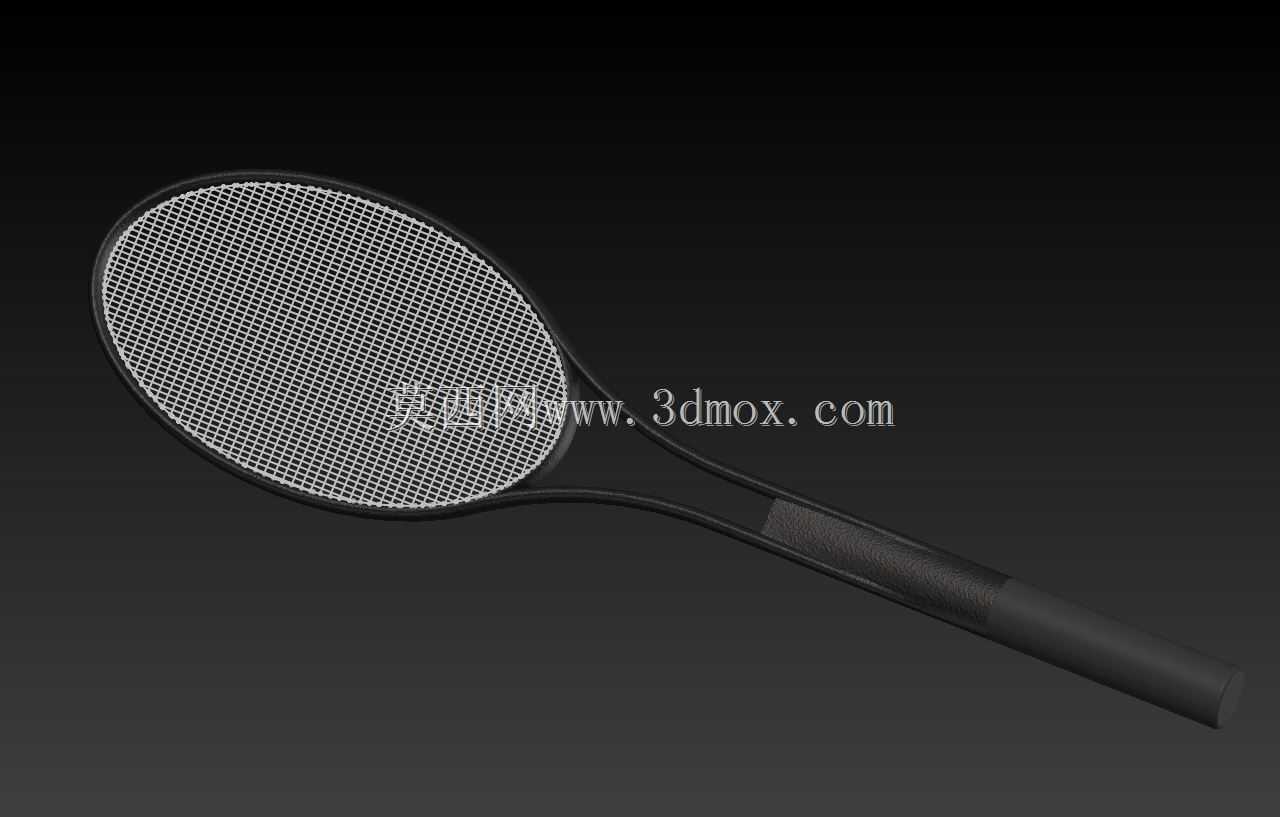

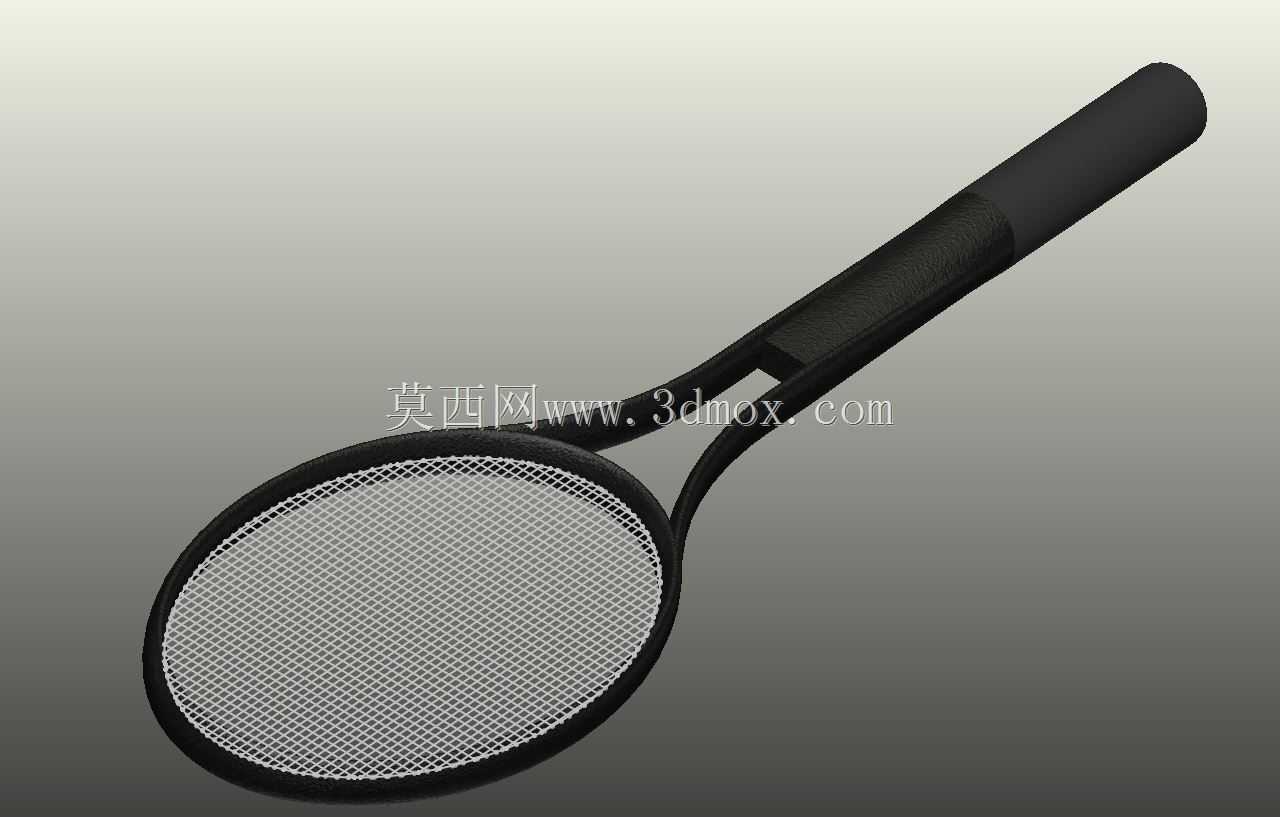

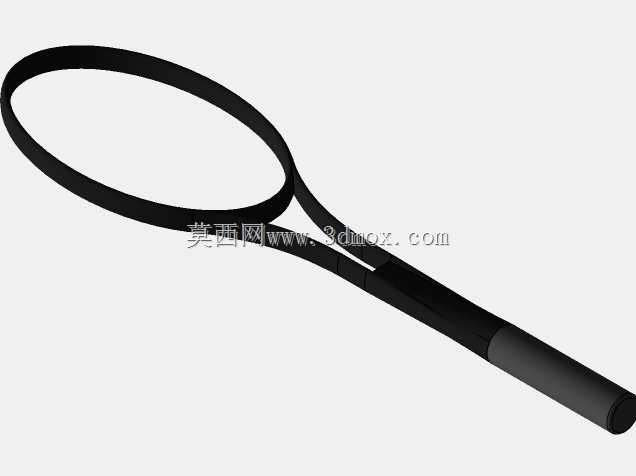

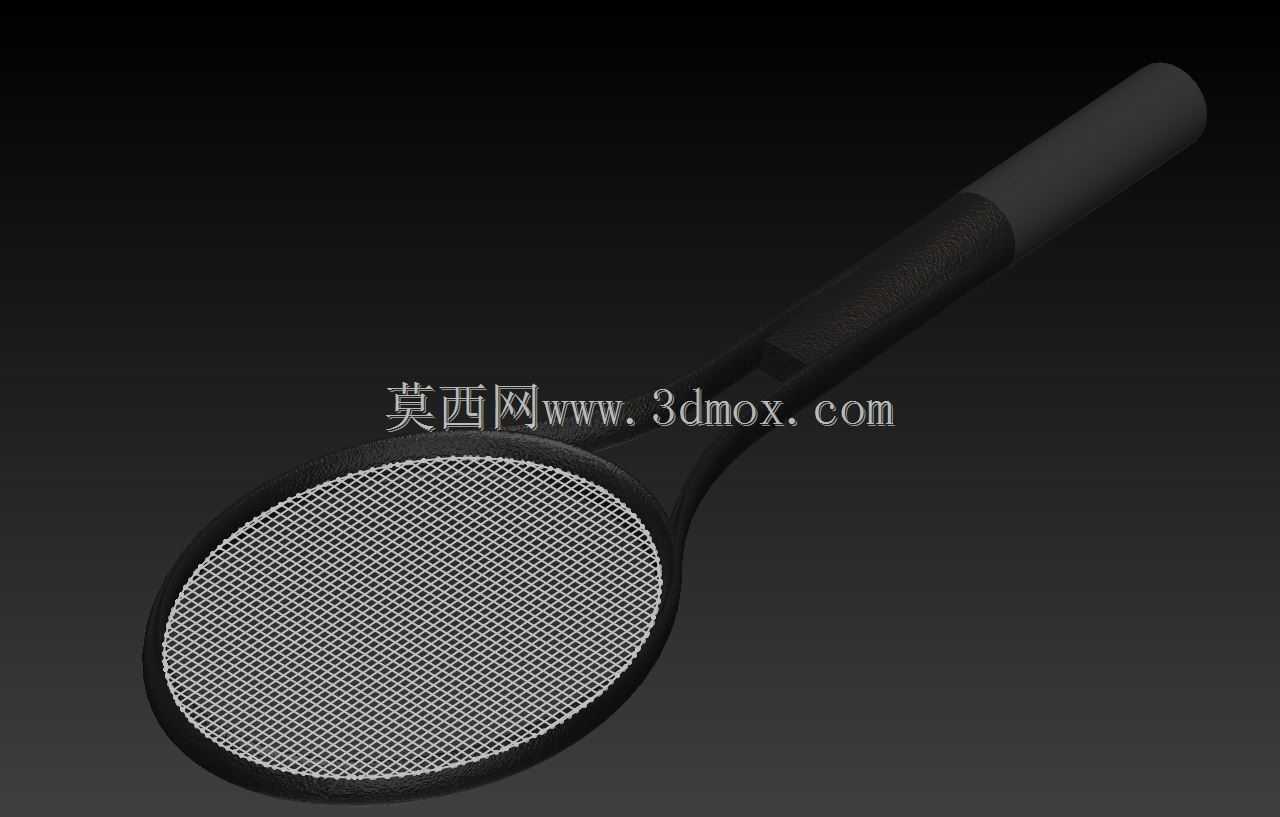

日常开展体育器材结构建模工作时，网球拍这类产品的曲面构建是很考验曲面模块应用能力的典型练习案例，也能为同类型带连续曲面、镂空受力结构的产品设计提供建模思路参考。从实际应用场景来看，这类网球拍主要面向业余网球运动、日常休闲健身场景使用，也可作为青少年网球入门训练的配套器材，整体结构需要兼顾握持手感、挥拍重量控制、击球受力缓冲这几个核心需求，建模过程中需要把实际使用的受力逻辑融入结构设计里。先从握把部分的设计说起，握把采用符合人体工学的变径圆柱结构，靠近拍框的位置做了微小的锥度过渡，既能够保证握持时手掌贴合度，避免挥拍过程中出现打滑脱手的情况，也能控制整体握把的重量占比，让整拍的重心落在拍框与握把衔接的合理区间，符合常规网球拍的配重逻辑，握把的外轮廓没有做多余的棱角设计，所有过渡位置都采用连续圆角衔接，匹配实际产品外包握胶后的圆润触感。拍框部分是整个建模的核心难点，采用了变截面的椭圆闭环曲面结构，从拍头顶端到与拍杆衔接的位置，截面的宽度、厚度都做了渐变处理：拍头位置截面更宽，能够扩大有效击球的甜区范围，提升击球的容错率；靠近拍杆的位置截面逐步收窄，降低不必要的结构重量，同时提升拍框整体的抗扭性能，避免大力击球时拍面出现过度偏转。拍框内侧做了均匀的内凹线槽，用来对应实际产品中固定拍线的卡槽结构，建模时通过阵列引导线的方式保证线槽间距均匀，不会出现局部尺寸偏差影响后续拍网的装配逻辑。拍杆部分采用双梁过渡结构，从握把顶端分叉延伸至拍框两侧，相比单梁结构能够更好地分散击球时的冲击力，降低握把位置传递的震感，双梁之间的镂空区域也能进一步降低整拍重量，提升挥拍的灵活性，拍杆与拍框、握把的衔接位置都做了G2连续的曲面过渡，避免出现应力集中的尖角位置，匹配实际产品的注塑或碳纤维成型工艺要求。拍网部分采用规则的网格阵列结构，网线的直径、网格间距都参考常规休闲网球拍的参数设置，建模时通过曲面投影的方式让网线完全贴合拍框的内轮廓，保证每根网线的张紧方向一致，还原实际拍网的受力状态。从安装边界与尺寸适配来看，整拍长度控制在常规休闲网球拍的标准尺寸区间，握把直径适配普通成年人的手掌握持范围，拍框的外轮廓尺寸不会超出常规网球拍套的收纳尺寸，不需要额外调整配套收纳配件的规格。整个建模过程全程采用曲面模块构建，没有使用生硬的实体拼接，所有曲面都做了连续性检查，能够直接导入渲染模块做材质效果展示，也可以在此基础上调整参数，衍生出不同定位、不同配重的网球拍结构方案，对于练习复杂曲面建模、理解体育器材类产品的结构设计逻辑有很强的参考价值，也能为同类型带镂空受力结构、连续曲面外观的产品建模提供可复用的构建思路。
