通用乘用车辆前通风开槽制动盘结构

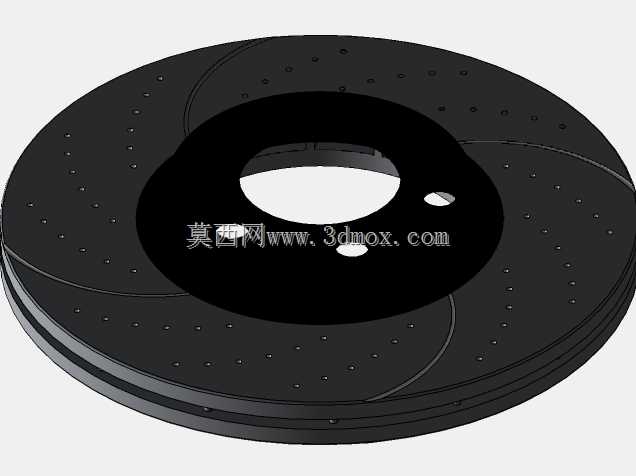

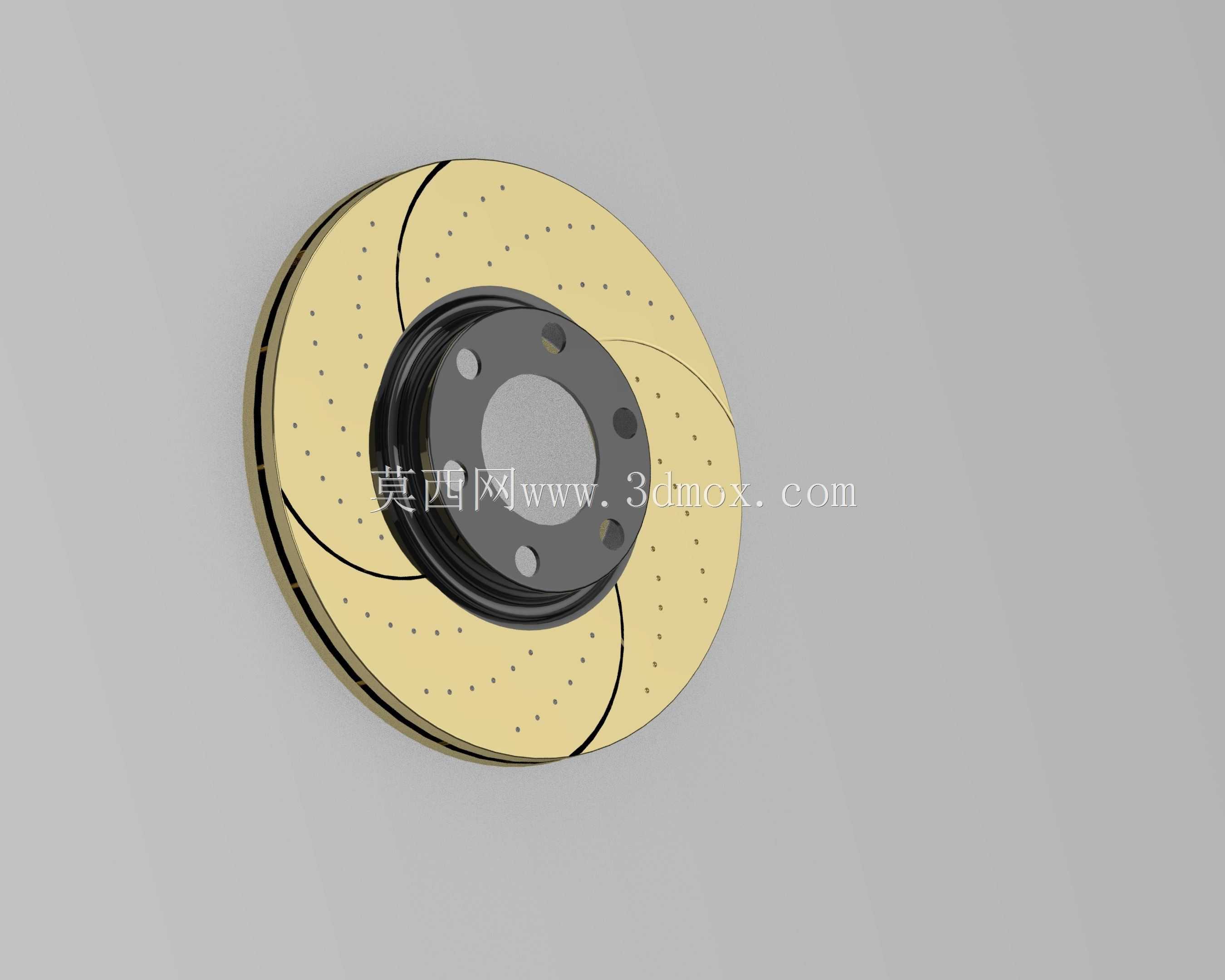

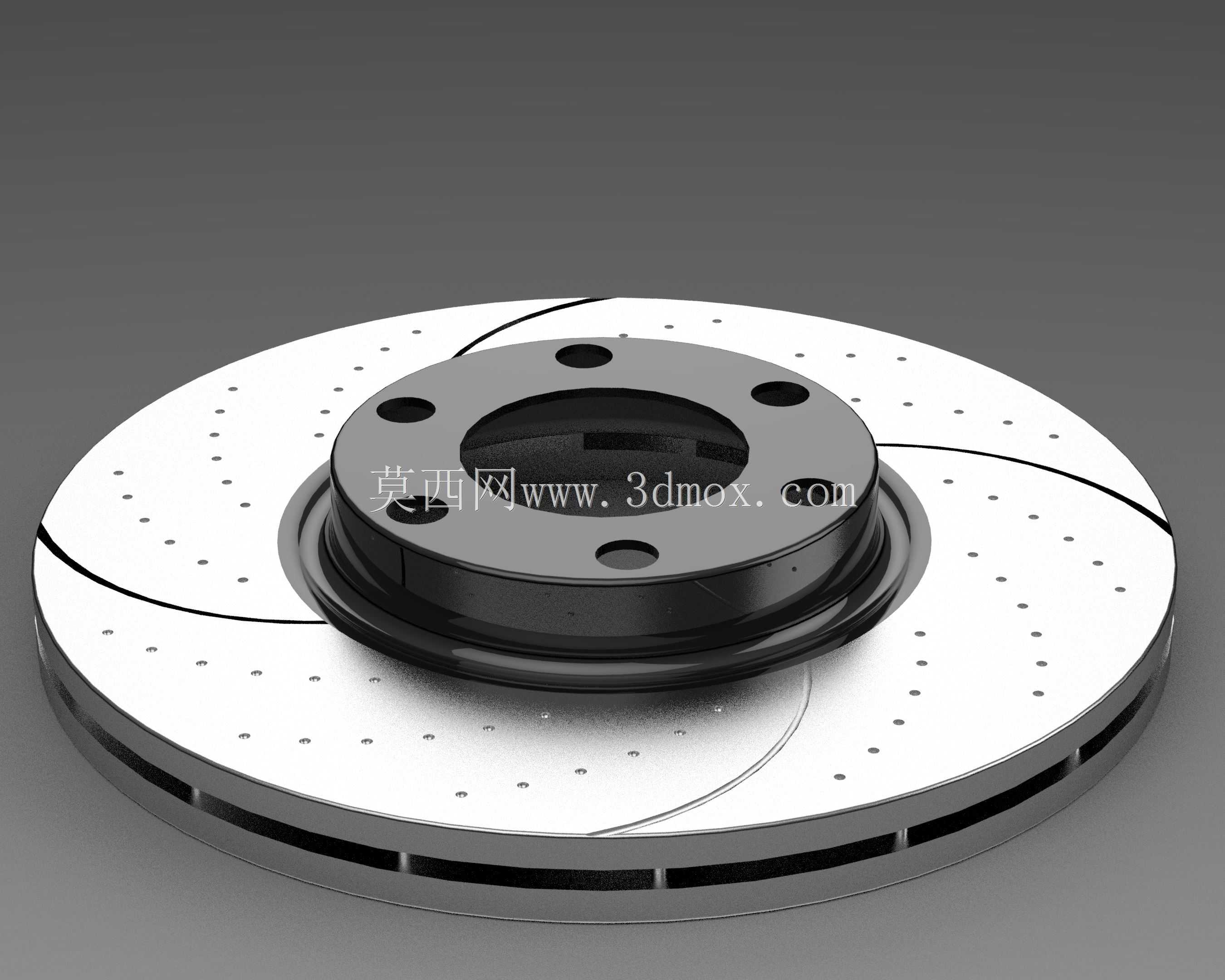

日常做底盘制动系统匹配时，这类前轴开槽制动盘是乘用车辆盘式制动的核心摩擦承载部件，主要承担车辆行驶过程中减速、驻车阶段的动能耗散职责，相比实心制动盘，开槽结构的核心作用是在制动片与盘面摩擦过程中，快速排走摩擦产生的磨屑，避免磨屑在摩擦副之间堆积造成制动抖动、制动力衰减，同时开槽结构可以打破盘面水膜，在雨天涉水行驶场景下快速恢复制动摩擦力，缩短湿滑路面的制动响应距离。从结构设计逻辑来看，这类制动盘采用双层盘体中间预留通风道的结构，车辆行驶时气流可以顺着盘体径向的通风槽快速穿过，带走摩擦产生的大量热量，避免长时间连续制动时盘面温度过高引发的热衰退现象，盘面分布的钻孔一方面辅助散热，另一方面可以增加摩擦面的空气流通效率，配合盘面的弧形开槽，在制动过程中可以让摩擦片表面持续被轻微刮扫，保持摩擦面的接触平整度，减少制动片表面的釉质层生成。安装边界层面，这类前制动盘的中心定位孔与轮毂轴头采用过渡配合，盘面预留的两个定位小孔用于装配时的对位校准，盘体外径、厚度尺寸需要匹配对应车型的轮辋内径、制动卡钳的活塞行程范围，安装面的平面度公差需要控制在0.02mm以内，避免装配后出现盘面端面跳动量超差，引发高速制动时的方向盘抖动问题。实际装车应用中，这类开槽通风盘多用于家用乘用车的前轴制动回路，因为前轴在制动时承担的整车载荷转移占比超过60%，需要更高的热容量和摩擦稳定性，设计时需要平衡盘面开槽的数量、深度与盘体结构强度的关系，开槽过深会降低盘体的抗热裂性能，频繁冷热交替工况下容易在开槽位置萌生疲劳裂纹，开槽数量过少则无法达到预期的排屑、排水膜效果，建模过程中需要重点还原通风道的曲面走向、开槽的倒角结构、安装孔的位置度公差，确保模型可以直接用于制动系统的装配干涉检查、卡钳匹配校核以及散热仿真分析的前置几何准备。
