鼓式气动制动卡钳结构设计方案

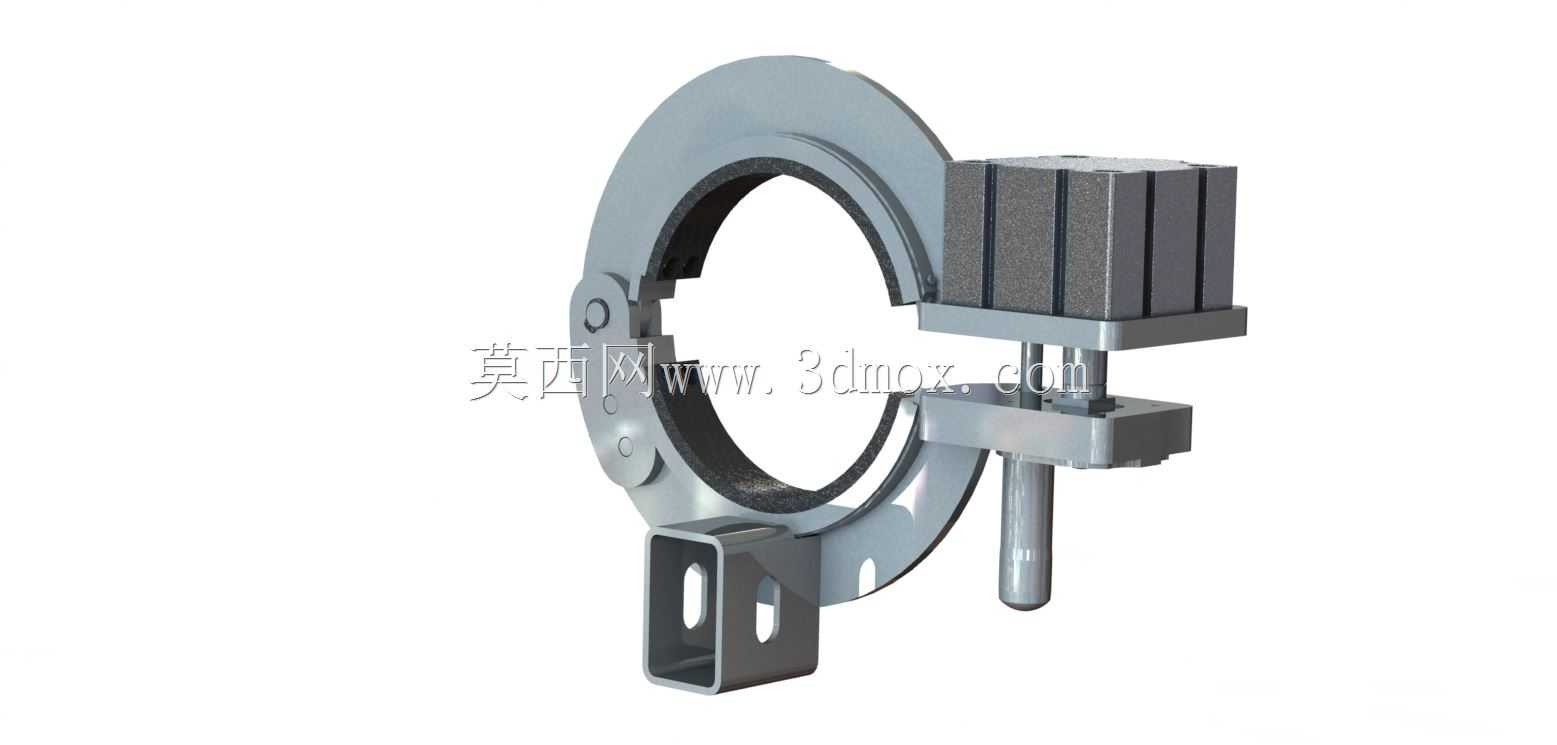

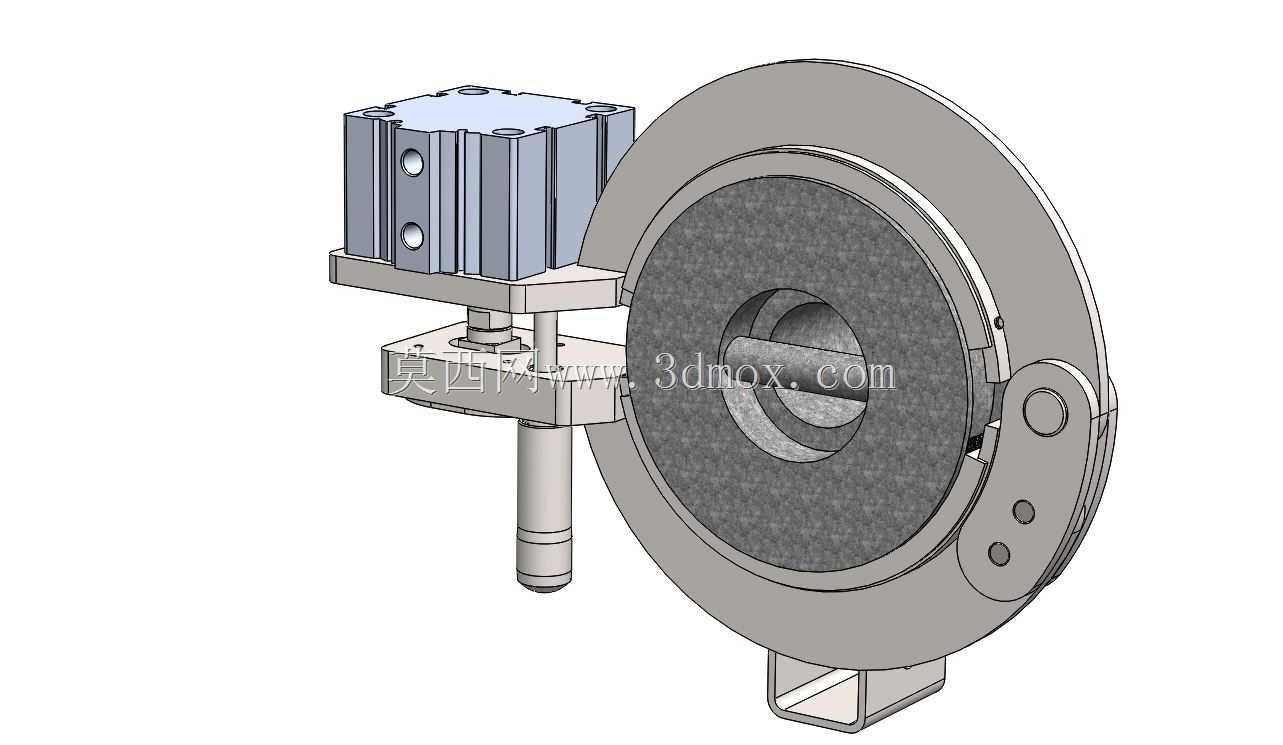

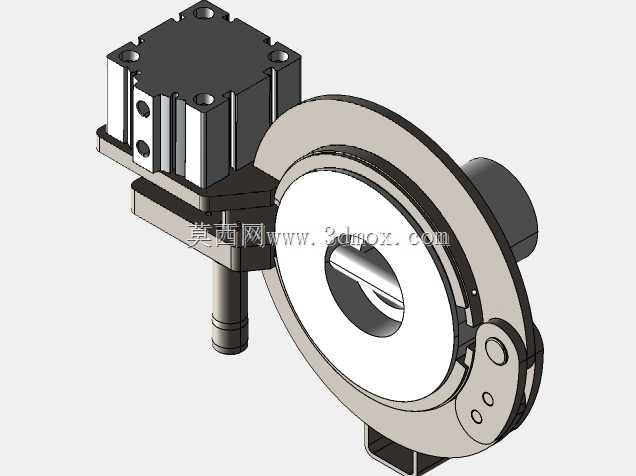

在工业传动、轻载输送线、小型卷扬设备以及非标自动化设备的传动系统中，可靠的制动单元是保障设备停机精度、负载驻停安全的核心部件，这款鼓式气动制动卡钳正是针对这类中低扭矩制动需求开发的执行机构。不同于常见的液压制动卡钳，该结构采用气动作为动力源，适配工厂常规压缩空气气源，无需额外配置液压站，管路布置简洁，响应速度快，不存在液压油泄漏污染工况的风险，尤其适合食品加工、纺织、电子制造等对洁净度有要求的生产场景。从结构布局来看，制动卡钳采用侧置气动执行单元的设计，气动元件直接安装在卡钳支架上，动力传递路径短，省去了复杂的连杆传动结构，制动时的动力损耗更小，卡钳的开合动作响应延迟可控制在数十毫秒级别，能够满足频繁点动制动的工况需求。卡钳的摩擦副采用环抱式鼓式接触设计，相比盘式制动的面接触形式，鼓式结构的摩擦包角更大，在相同制动正压力下可以获得更大的制动力矩，同时摩擦片的磨损更均匀，单次更换摩擦片的使用寿命更长，能够降低设备的日常维护频次。设计过程中，安装边界的适配性是重点考量的维度，卡钳支架底部预留了标准化的安装定位面与螺栓孔位，可直接适配常规直径规格的制动鼓安装，无需额外设计过渡连接支架；气动执行单元的进气接口采用标准气动接头规格，可直接与工厂现有气源管路快速对接。卡钳的铰接部位采用耐磨衬套结构，长期往复开合动作下的磨损量极小，能够保证制动间隙的长期稳定性，减少运维过程中制动间隙调整的工作量。制动状态下，气动元件输出的直线推力通过卡钳的杠杆臂放大后，均匀作用在两侧摩擦片上，抱紧制动鼓实现扭矩传递，整个受力路径经过校核，铰接点的应力分布均匀，不会出现局部应力集中导致的结构变形问题。松开状态下，卡钳的复位结构可带动摩擦片快速脱离制动鼓表面，避免带刹运行导致的摩擦片异常磨损与动力损耗。在实际选型应用中，该卡钳可根据所需制动扭矩的大小匹配对应输出力的气动执行单元，适配不同负载等级的传动系统，既可以用于设备正常运行时的减速停机，也可以作为设备断电断气时的安全驻停制动单元使用，安装时仅需保证卡钳与制动鼓的同轴度在允许公差范围内，即可保证制动过程中摩擦片接触均匀，不会出现偏磨问题。
