Taitran Technic款80mm直径主轴固定座

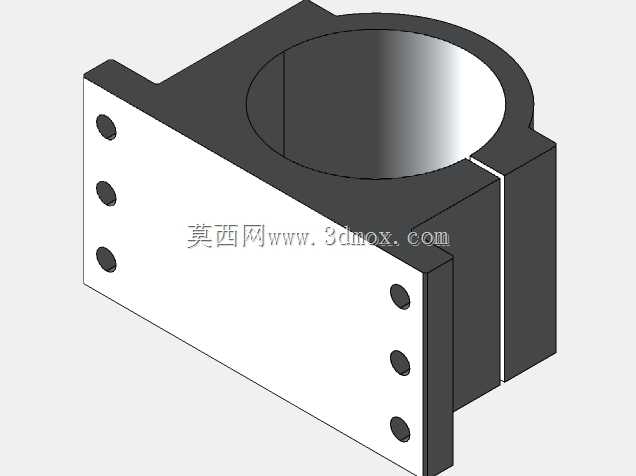

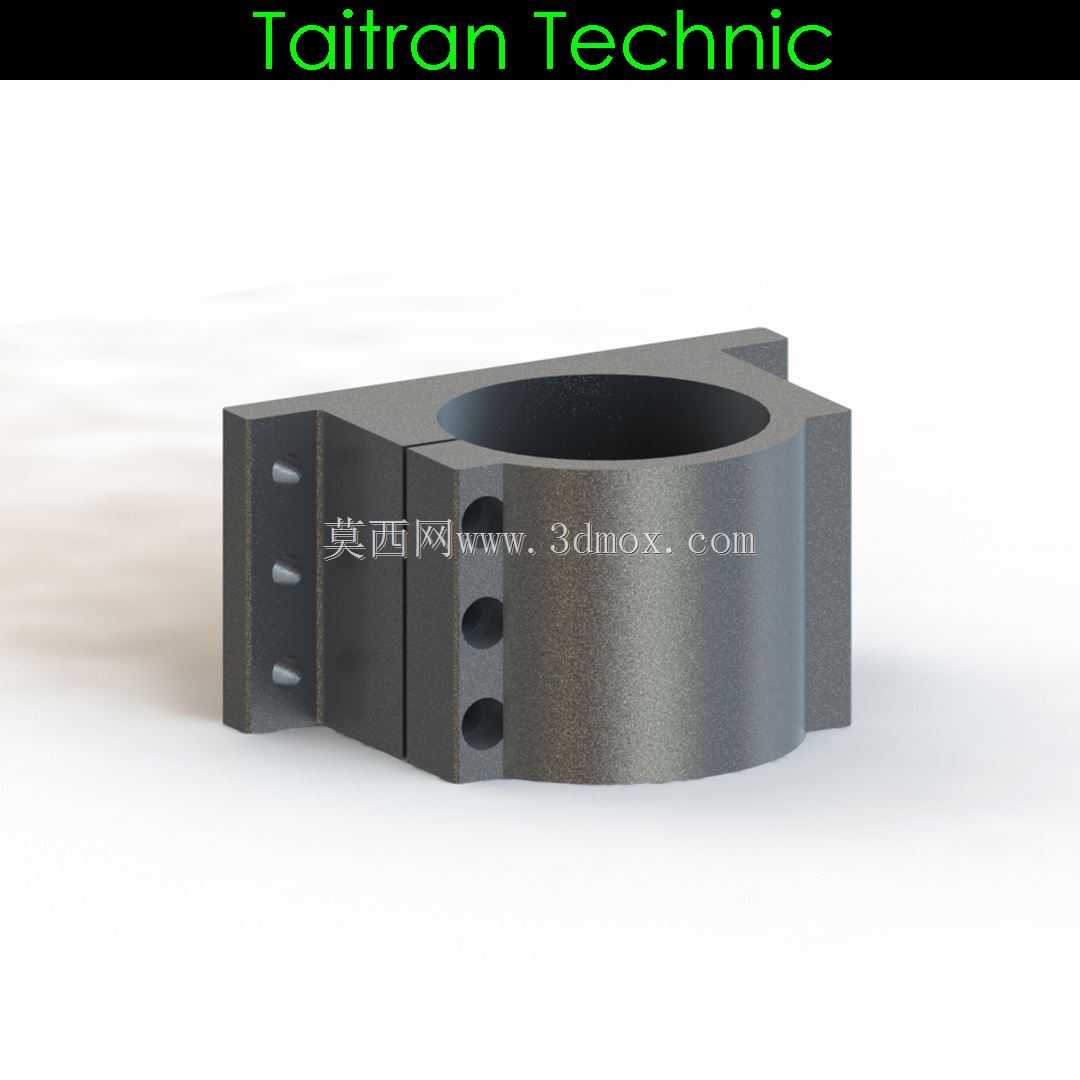

在中小型数控加工设备的传动布局里，主轴的固定精度直接决定了加工件的表面质量与切削稳定性，这款适配80mm直径主轴的固定座，正是针对1.5kW到2.2kW功率段风冷主轴设计的安装承载部件，常见于桌面级CNC路由器、小型木工雕刻机、广告亚克力切割设备的主轴安装工位。从实际安装场景来看，这类主轴座需要承担主轴高速运转时的径向切削反力，同时要保证主轴轴线与设备工作台面的垂直度，避免长期加工出现偏磨、断刀的问题。设计上采用了对开式抱紧结构，主体安装面预留了多组安装孔位，侧面的三个横向孔可用于安装锁紧顶丝或者辅助定位销，在装入主轴后通过抱紧结构的预紧力配合顶丝的侧向顶持，能有效避免主轴在高速重切削时出现轴向窜动或者径向偏转。安装边界方面，固定座的抱紧内孔直径严格匹配80mm主轴的外径公差，侧边的安装凸台可直接对接设备的移动滑板或者Z轴滑台安装面，不需要额外做转接板就能完成装配，能大幅缩短设备组装时的调校周期。从功能特性上看，该固定座的结构做了应力分散设计，抱紧部位的壁厚经过优化，既不会因为壁厚过薄导致夹持刚性不足，也不会因为整体过于笨重增加Z轴的运动负载，在保证夹持刚性的前提下控制了自身重量，适配小型设备Z轴的负载能力。实际选型时，需要注意核对自身主轴的外径尺寸，同时确认安装面的孔位间距是否匹配，这类固定座除了用于常规CNC路由器之外，也可以在小型钻孔专机、打磨主轴安装工位作为固定承载件使用，只要主轴直径、功率参数匹配，都可以通过调整安装孔位完成适配。建模时还原了所有安装孔位、抱紧槽的细节结构，结构工程师在做设备改型或者自制小型数控设备时，可以直接调取该模型完成装配干涉检查，不需要重新测绘绘制，能有效提升设计效率，同时模型的结构细节也能给同类主轴固定座的设计提供参考，比如顶丝孔的排布位置、抱紧开口的间隙设计、安装面的凸台高度设置，都是经过实际装机验证的合理参数，能避免新手设计时出现刚性不足、装配干涉的问题。
