SFU1605滚珠丝杠螺母适配安装座

在做小型数控设备、桌面级3D打印机以及轻型激光切割机的直线传动结构改造时，经常会遇到标准SFU1605滚珠丝杠螺母无法直接和设备滑台安装面匹配的问题，这款适配安装座就是针对这类场景设计的结构件。它的核心作用是把圆形的滚珠丝杠螺母可靠固定，同时提供和滑台、运动载板直接对接的安装基准，省去现场自行加工转接板的划线、打孔、攻丝工序，也能避免手工加工带来的安装面平行度、孔位同轴度误差，保证丝杠传动的顺畅度。

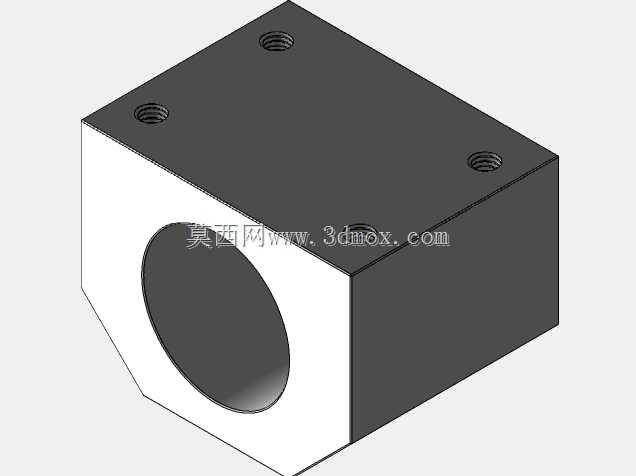

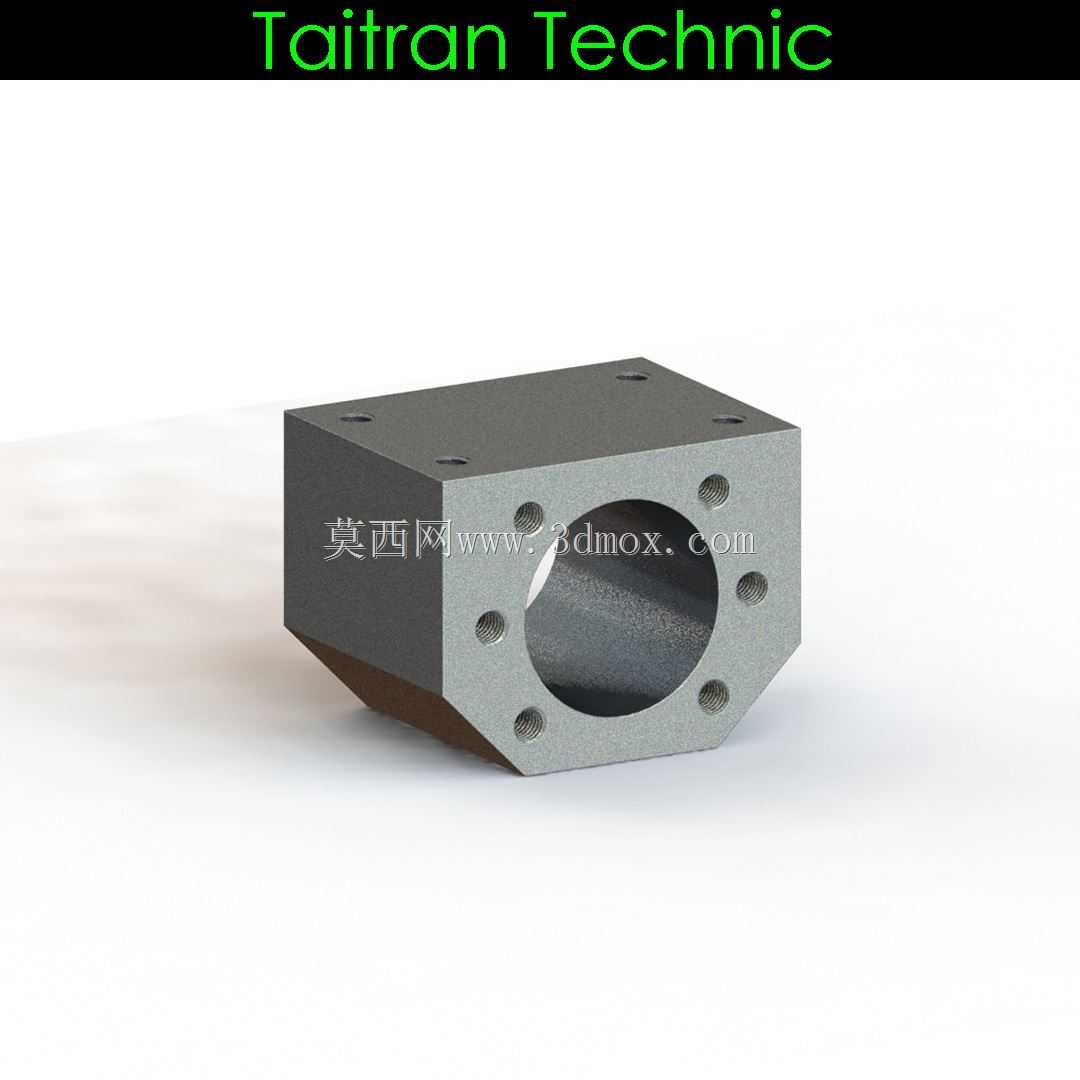

从结构设计来看，这款安装座采用方块式主体结构，一侧是带8个安装孔的法兰对接面，孔位完全匹配SFU1605滚珠丝杠螺母的法兰安装孔，安装时螺母嵌入座体的中心通孔后，通过螺栓从法兰侧锁紧，就能保证螺母和座体的同轴度，避免螺母偏斜导致的丝杠卡滞、磨损加快问题。座体的上下平面为加工基准面，顶部预留4个螺纹安装孔，可直接和运动载板、滑台的安装面对接，安装时只需保证载板安装面和丝杠轴线的平行度，就能完成传动副的装配。

尺寸边界上，这款适配座针对16mm规格、台阶厚度5mm的vitme配套丝杠螺母设计，中心通孔的尺寸刚好容纳对应规格的螺母本体，座体整体的外廓尺寸控制紧凑，不会占用过多的安装空间，在小型设备的有限安装空间内也能顺利布置。座体的边角做了斜切处理，既可以减少安装时和周边管线、结构件的干涉，也能去除加工后的锐边，避免装配时划伤操作人员。

实际使用中，这类安装座替代普通光杆传动的固定座时，能把直线传动的定位精度提升一个等级，满足小型数控设备的进给精度要求，同时装配难度远低于自行设计的转接结构，对于做小型自动化设备改装、桌面级机床搭建的从业者来说，这类标准化的适配结构能大幅缩短装配调试的周期，也能减少因安装误差导致的传动异响、精度丢失问题。在装配时需要注意，安装座和载板连接的螺栓要对角逐步锁紧，避免座体偏斜，锁紧后要手动转动丝杠，全程检查是否有卡滞点，确认螺母在座体内无窜动、丝杠转动顺滑后再完成后续的传动组件装配。
