带CF100法兰的真空插板阀结构设计

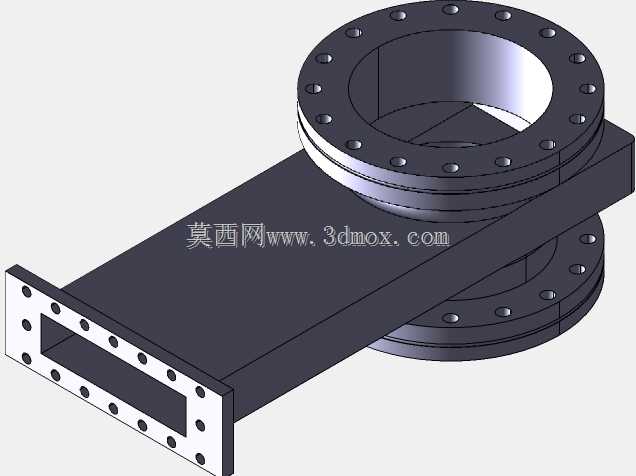

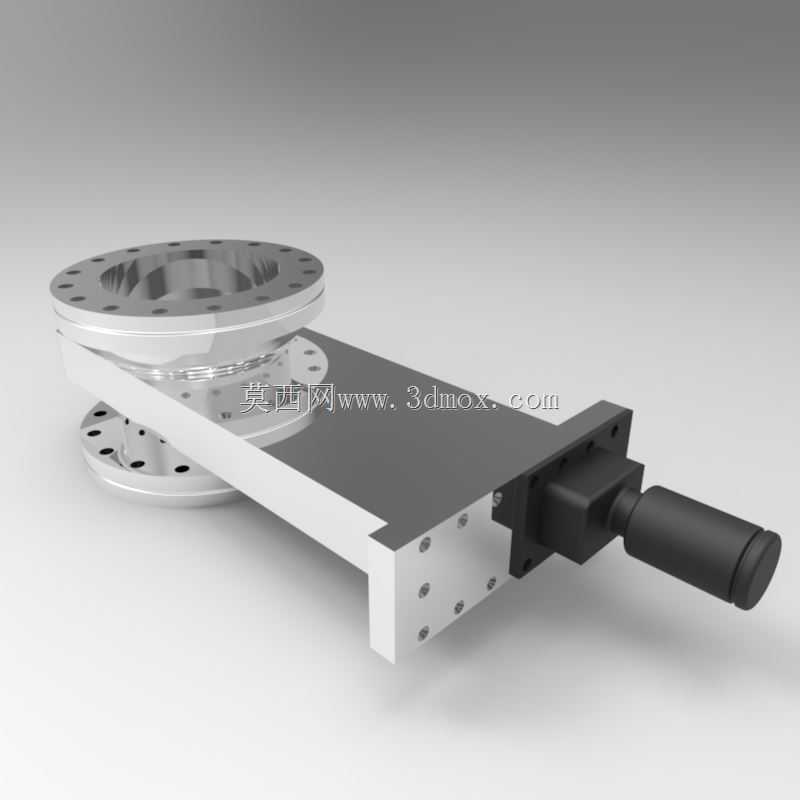

这款真空插板阀主要应用在高真空、超高真空工况的管路通断控制场景，常见于半导体镀膜设备、真空热处理炉、空间环境模拟舱、电子束焊接设备的真空系统搭建环节，用来实现真空腔体与真空泵组、不同工艺腔室之间的气路隔断与导通，避免腔室暴露大气时影响整段真空管路的真空度保持状态。从结构设计来看，该阀采用插板滑移式启闭结构，驱动端设置外置式手动操作手柄，通过内部的直线传动机构带动阀板沿垂直于管路轴线的方向做往复滑移，阀板密封面采用与CF法兰适配的金属密封结构，能够匹配高真空场景下的低漏率要求，避免橡胶密封件在长期高真空环境下放气影响系统极限真空度。安装边界上，两端连接法兰采用标准CF100刀口法兰规格，法兰端面的螺栓孔分布、刀口尺寸完全符合真空法兰通用标准，安装时可直接与同规格的CF100法兰管路、腔体接口配对，不需要额外制作过渡转接件，法兰端面的密封配合面预留了标准铜密封圈的安装槽位，安装时只需按照对角顺序逐步拧紧法兰螺栓，即可保证密封面的均匀压紧，避免局部应力不均导致的密封泄漏。设计过程中重点考虑了阀板启闭过程的同轴度控制，阀板的滑移导轨与阀体采用一体化加工结构，减少了装配环节的累积误差，保证阀板在闭合状态下能够完全覆盖法兰通径，不会出现通径遮挡导致的流导损失；阀杆部位采用多级真空密封结构，既保证了操作手柄动作时的顺滑无卡滞，又能避免外界大气通过阀杆配合间隙渗入真空系统内部。从实际使用角度，该阀的流道为直通式结构，阀板完全开启时通径无遮挡，管路流导接近同规格直通管道的水平，不会对真空系统的抽气速率造成明显影响，适合大抽速真空泵组与大容积真空腔体之间的主通路控制；阀体侧面的安装基准面经过精加工处理，既可以通过两端法兰悬空安装在管路上，也可以通过侧面的安装孔位固定在设备机架上，适配不同设备的安装布局需求。在结构细节上，阀板的密封压紧机构采用自适应浮动设计，闭合过程中阀板能够自动贴合法兰密封面，补偿加工与装配带来的微小平面度误差，长期使用后即使密封面出现轻微磨损，也能通过浮动结构保证密封压力均匀，延长阀门的维护周期；操作手柄的行程设置了明确的启闭限位，操作人员无需额外判断阀位，只需将手柄推至限位位置即可完成完全启闭操作，避免出现阀板半开半闭导致的密封失效或者流道遮挡问题。
