ER16弹簧夹头配套收纳底座结构设计

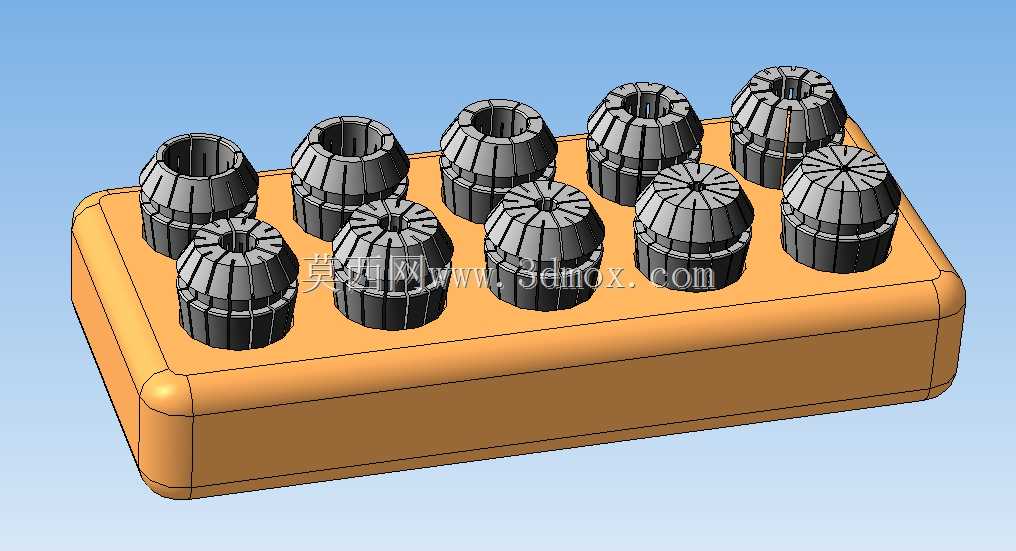

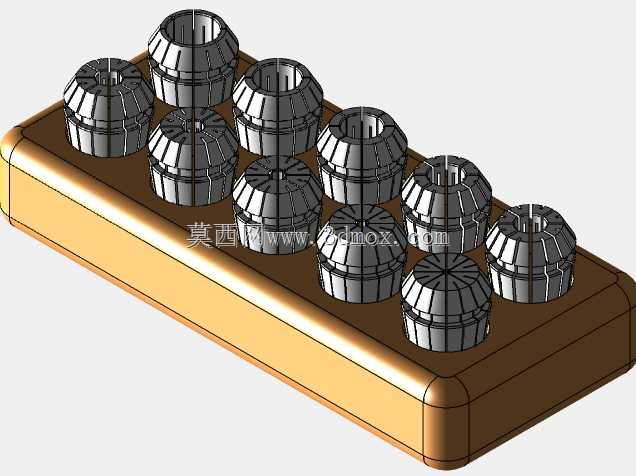

这套结构针对机加工车间ER16规格弹簧夹头的日常存放与取用场景设计，日常数控加工、普通铣床、钻床作业中，ER夹头是夹持直柄刀具、工件柄部的核心锁紧元件，不同夹持孔径的夹头零散堆放容易出现磕碰变形、夹缝进屑、规格混放的问题，直接影响后续装夹精度与换刀效率。设计时优先考虑工位旁的就近取用需求，底座采用圆角长方体结构，边角做R5圆弧过渡，避免车间流转过程中锐边磕碰划伤操作人员，也减少工件掉落时的磕碰损伤。底座上的10个定位孔位完全匹配ER16夹头的外锥轮廓，每个孔位的深度设置为夹头总高度的三分之二，既保证夹头放入后不会倾倒，又能露出足够的夹持高度方便操作人员徒手取放，不会出现夹头卡入底座过深难以取出的问题。夹头本身的开槽结构是其弹性锁紧的核心，沿圆周均匀分布的轴向直槽配合锥面压紧结构，可在锁紧螺母施压时均匀收缩，实现对柄部的高精度同轴夹持，日常存放时如果夹头的开槽部位堆积铁屑、切削液残留干结，下次装夹时会出现柄部贴合不良、径向跳动超差的问题，这套收纳座的孔位底部预留了排屑间隙，落入孔内的细小切屑可定期从间隙清理，不会堆积在孔底顶起夹头，也能让残留的切削液自然流到孔底，避免长期浸泡夹头表面造成锈蚀。从安装边界来看，底座整体长宽尺寸适配标准机床操作工位的工具台预留空间，可直接放置在工作台边缘，也可通过底座侧面预留的沉孔安装在刀具架侧方，不会占用过多操作空间。每个孔位对应不同夹持范围的ER16夹头，从1mm到10mm的常用夹持规格可全部有序排布，操作人员换刀时可快速对应孔径选取夹头，不用在零散的工具盒里翻找，也能直观看到缺失的夹头规格，及时补充。夹头外表面的防滑棱结构在收纳时也能和孔壁形成轻微的阻尼配合，即使底座受到轻微碰撞，夹头也不会从孔位滑落掉地，避免高精度夹头摔落造成的锥面损伤、弹性槽开裂等报废问题。整套结构没有多余的复杂设计，完全围绕车间实际使用的痛点出发，兼顾收纳规整性、取用便捷性与对夹头精度的防护作用，适配加工车间、工装维修间、刀具预调台等多个场景的使用需求。
