Orycon热流道喷嘴分体式结构设计

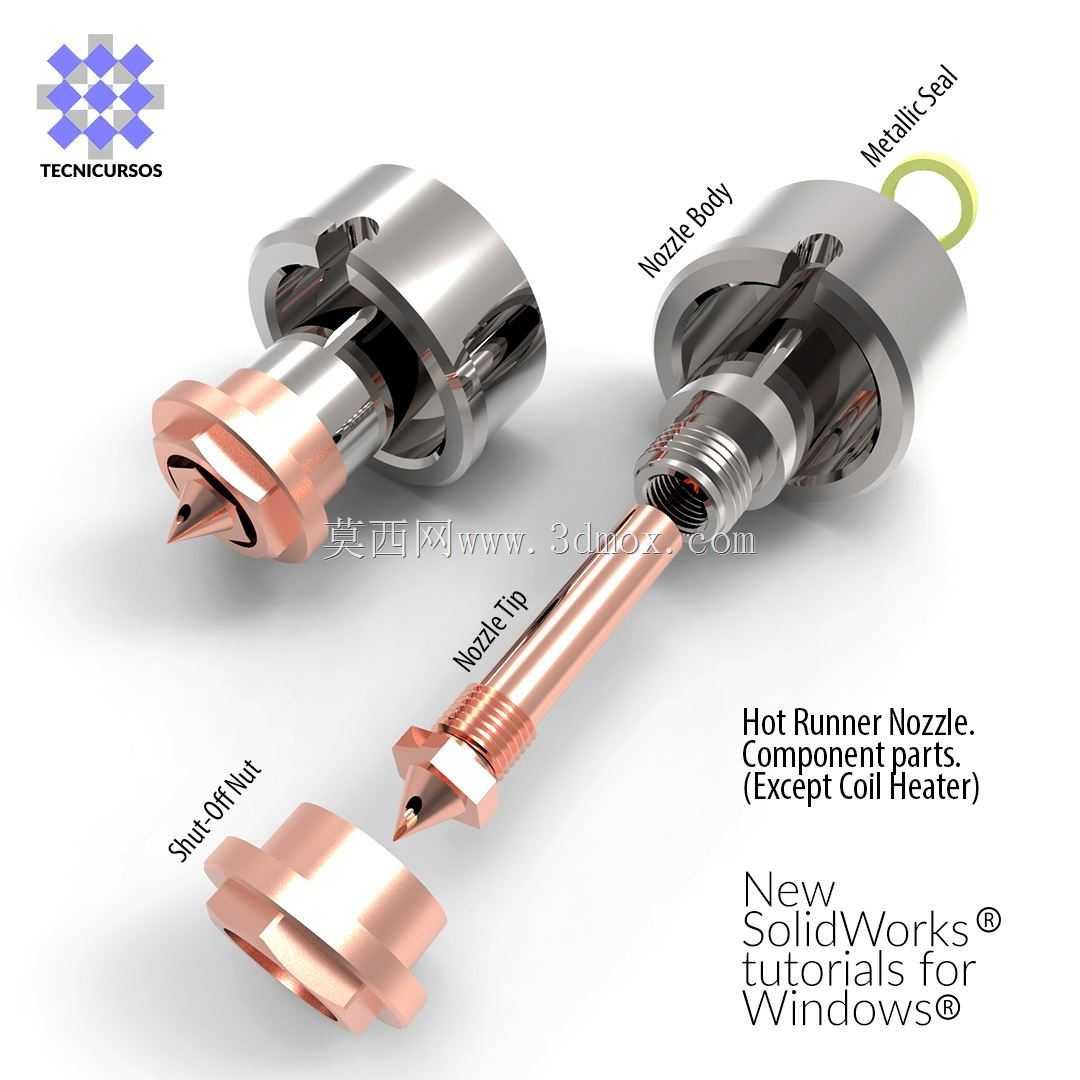

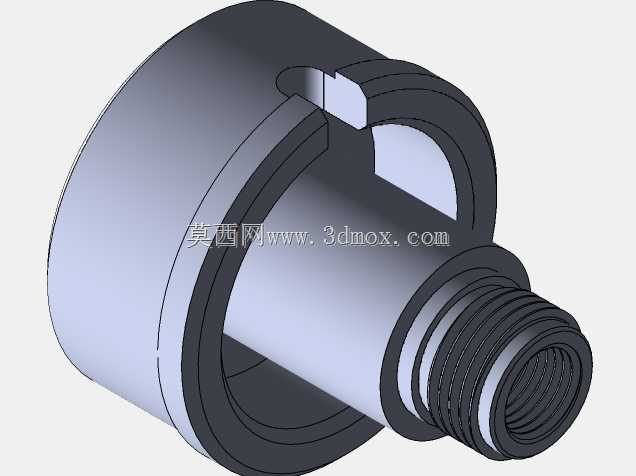

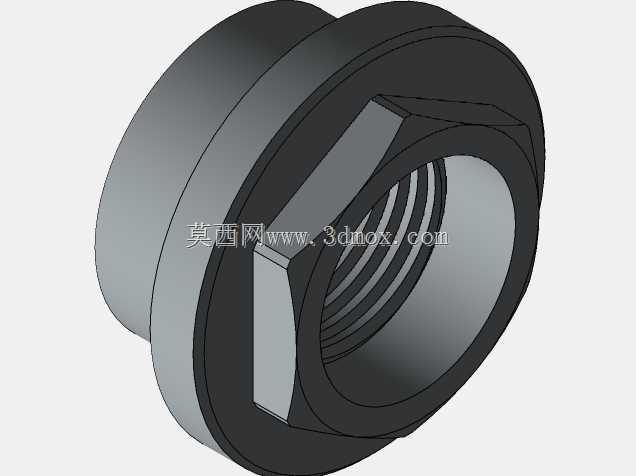

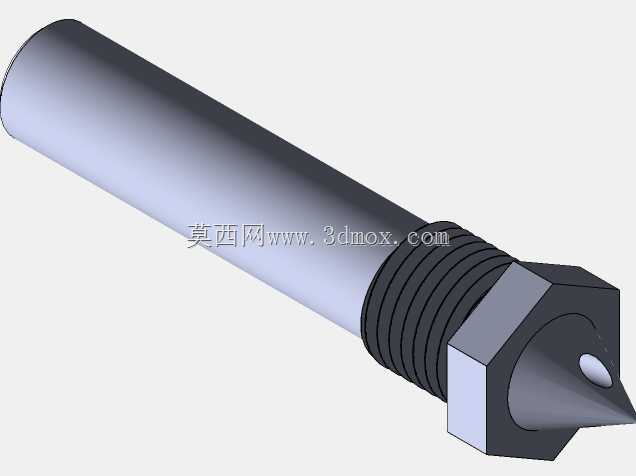

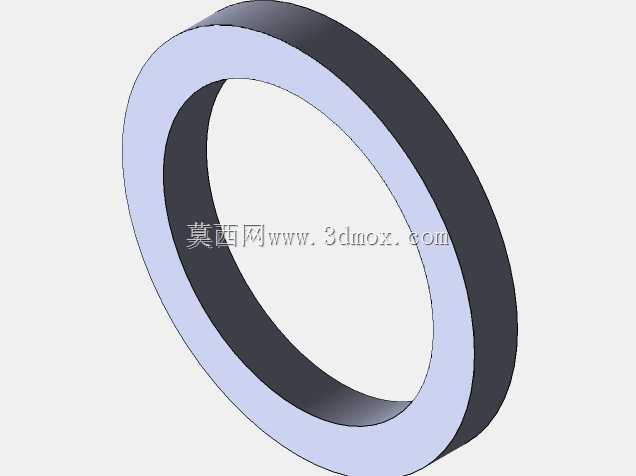

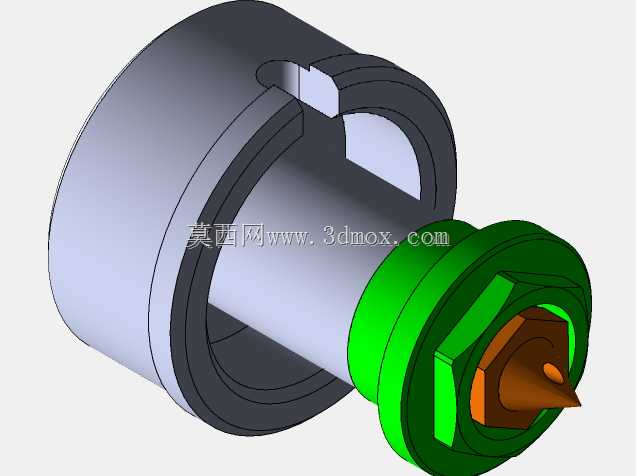

这款热流道喷嘴是注塑成型热流道系统的核心出料部件，主要应用于精密注塑模具的浇口位置，承担将熔融塑化的高分子材料平稳输送至模腔、精准控制浇口通断、避免浇口拉丝与流涎的核心作用，在电子精密件、医疗耗材、高精度外观件的注塑生产场景中应用广泛，能够有效缩短注塑成型周期，降低浇口修整的后工序工作量。从结构拆分来看，整套组件包含喷嘴本体、喷嘴尖、封嘴螺母、金属密封环几个核心部分，各部件的配合精度直接决定热流道系统的漏料风险与出料稳定性。设计过程中首先考虑的是高温工况下的材料适配，接触熔融塑料的流道部位采用高导热铜合金材质，能够快速均衡流道内的熔体温度，避免局部冷料堵塞浇口；喷嘴本体的外层结构采用耐热工具钢加工，保证高温下的结构刚性，同时减少热量向模具模板的不必要传导，降低热流道系统的加热能耗。金属密封环设置在喷嘴本体与模具配合的端面位置，采用线接触密封结构，相比传统平面密封能够在高温高压的注塑工况下，抵消不同材料热膨胀系数差异带来的配合间隙，杜绝熔体从装配缝隙溢出的问题。封嘴螺母采用外六角配合台阶定位结构，安装时可通过定扭矩扳手锁紧，保证喷嘴尖与喷嘴本体的同轴度控制在0.02mm以内，避免偏心导致的出料偏斜、浇口凝料断裂不齐的问题。喷嘴尖的出料口采用小锥度过渡设计，内流道做镜面抛光处理，表面粗糙度控制在Ra0.4以下，减少熔体流动的剪切阻力，避免热敏性塑料在流道内长时间滞留出现碳化分解。安装边界方面，喷嘴本体的外径与模具上的安装孔采用H7/g6的间隙配合，既保证装配时的顺利装入，又能控制配合间隙在合理范围，减少热量散失；封嘴螺母的锁紧端面设置有定位止口，与模具浇口套的配合深度控制在3-5mm，避免装配过深导致的浇口位置偏移，也防止装配过浅出现的密封失效问题。整体结构做了分体式设计，易损耗的喷嘴尖可单独拆卸更换，无需将整个喷嘴从模具上拆下，能够大幅减少设备维护的停机时间，适配不同流动性的塑料原料时，仅需更换对应出料口径的喷嘴尖即可完成适配，无需重新加工整套喷嘴组件，降低生产现场的备件库存压力。流道内壁全程做圆弧过渡，没有直角死角，能够保证熔体在流道内保持平稳的层流状态，避免出现湍流导致的制品内应力不均、外观银丝等质量缺陷。
