环形卡扣式绝缘机头结构设计

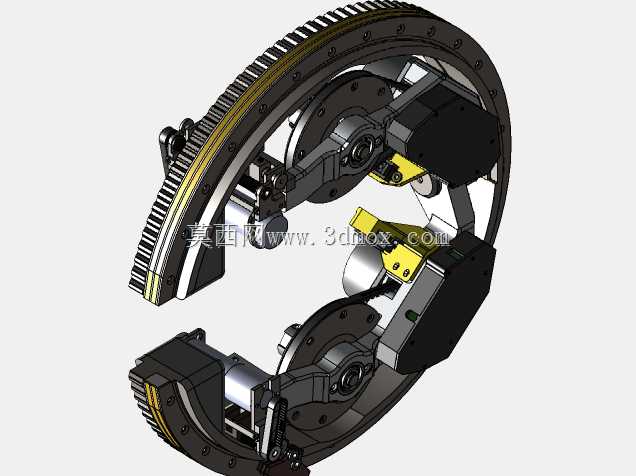

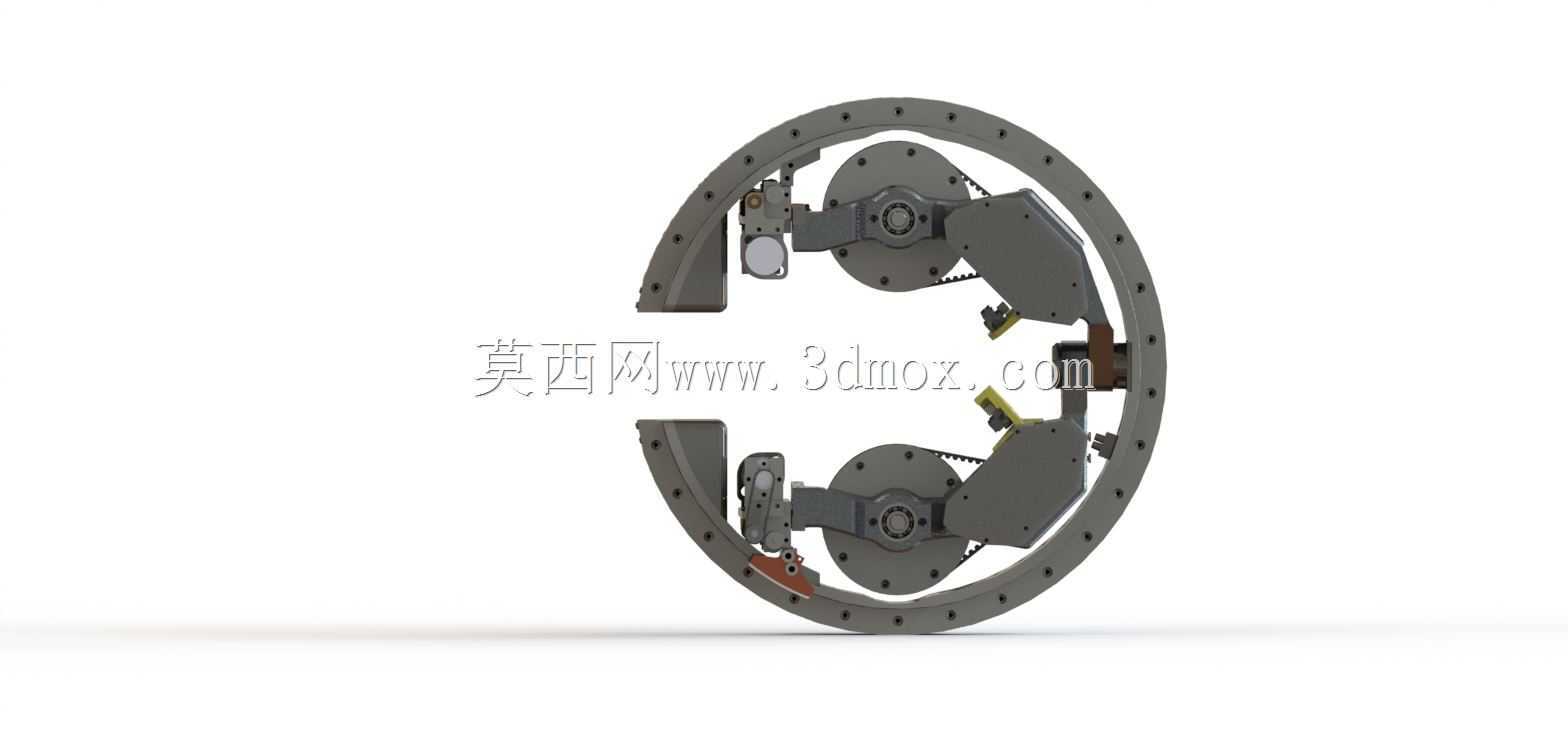

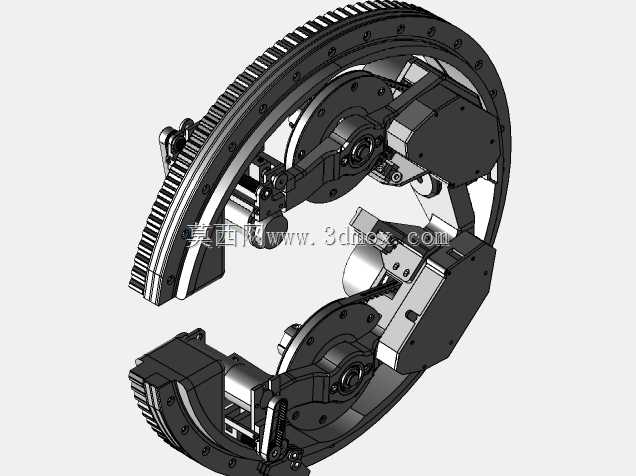

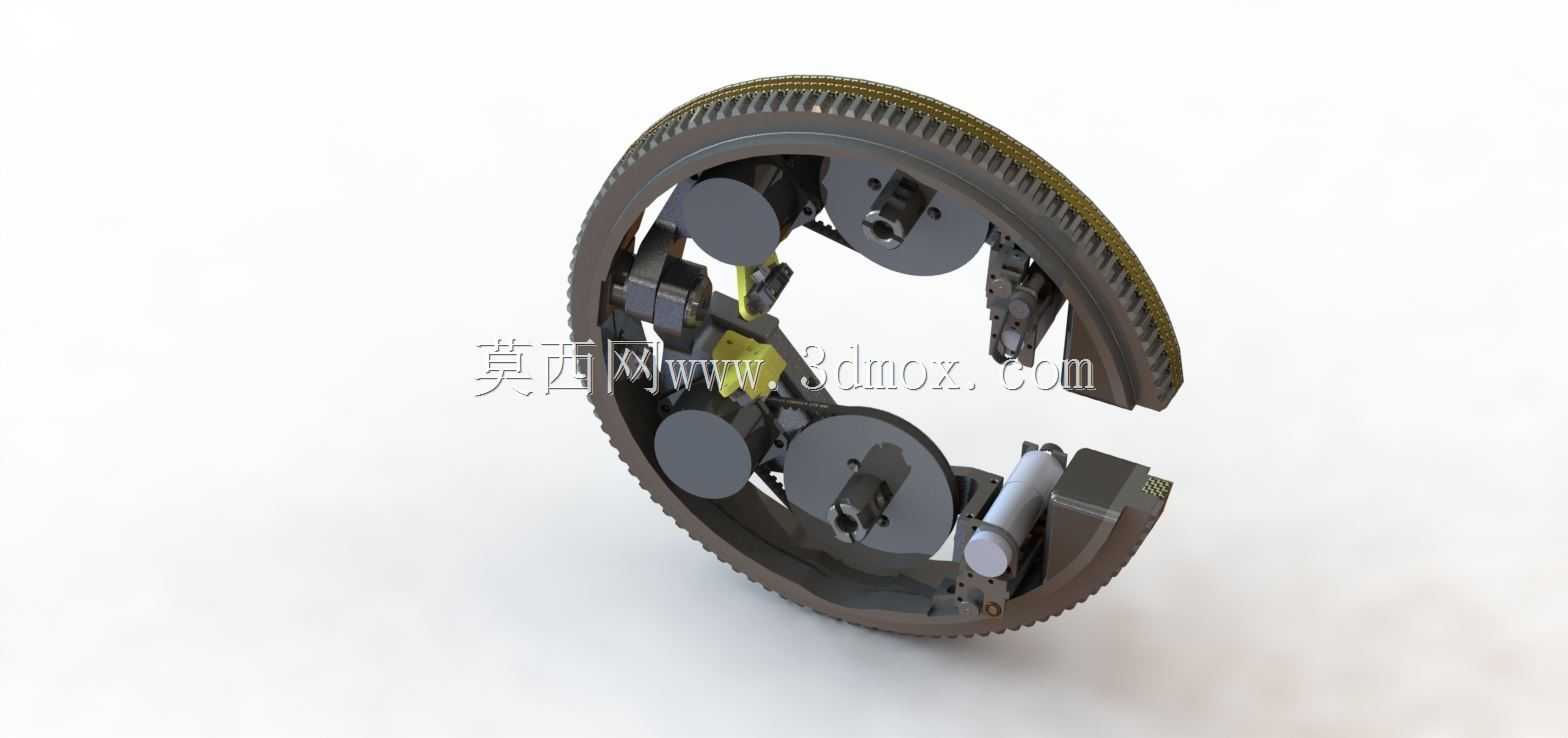

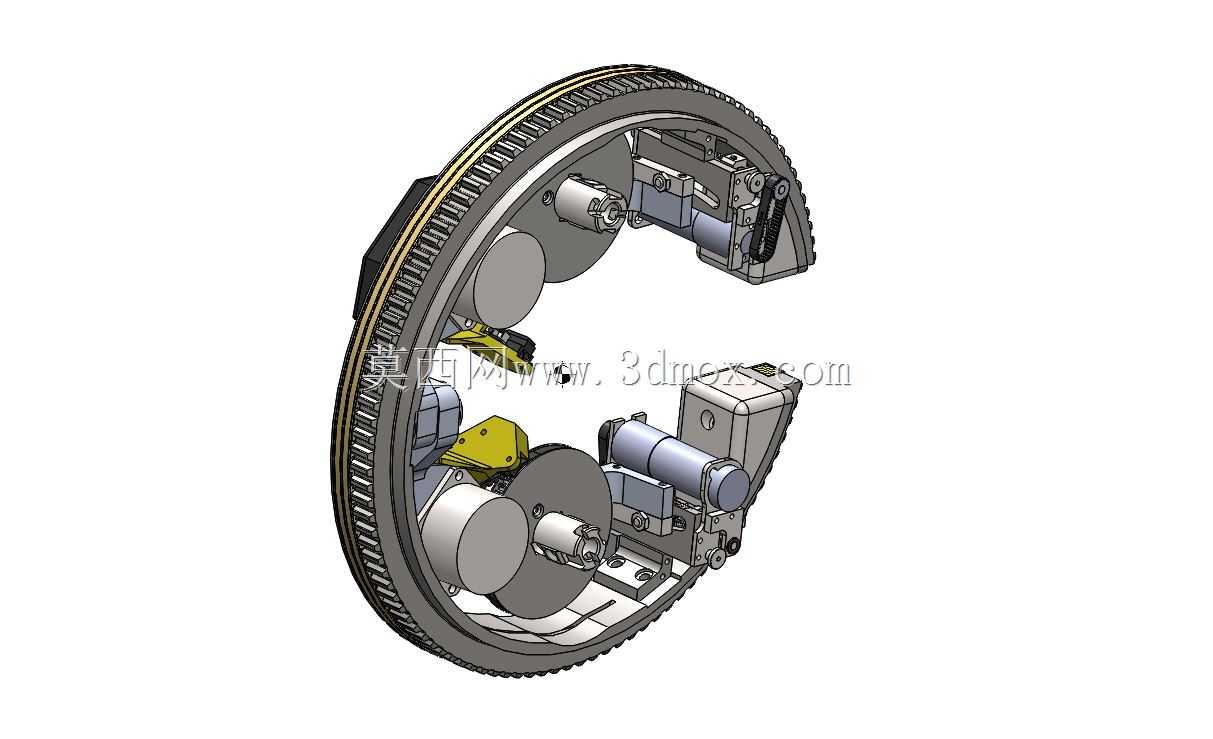

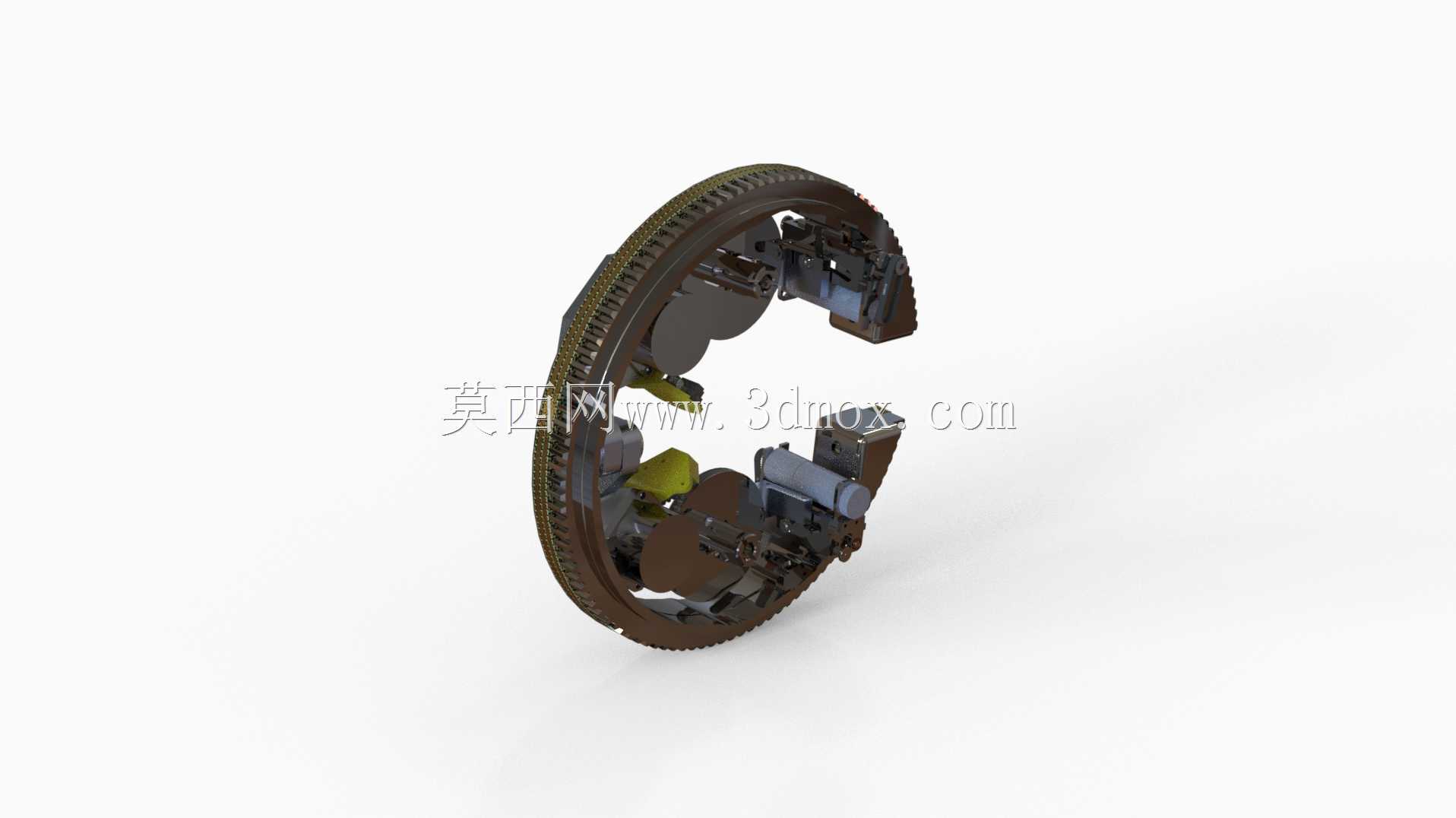

这款环形结构的绝缘作业机头，主要面向线缆包覆、管类构件外绝缘层缠绕的现场作业场景，适配连续化生产线上的定点绝缘包覆工位，可在不截断待加工构件的前提下，完成环绕式绝缘胶带缠绕作业，解决长尺寸构件无法穿入闭合式缠绕设备的作业痛点。从结构设计逻辑来看，整体采用开式C型环形承载框架作为主体支撑，框架外圈加工有连续啮合齿圈，作为整个机头回转运动的传动基准，齿圈的节圆精度控制在合理公差范围内，保证回转过程中传动平稳无卡滞，避免缠绕过程中胶带张力波动导致的包覆层褶皱、搭接不均问题。框架内侧沿环向布置多组导向压轮，作业时压轮贴合待加工构件的外圆柱面，既起到整个机头的径向定位作用，也能抵消回转传动过程中的径向窜动，保证缠绕作业时机头与构件的同轴度偏差控制在允许范围内。驱动单元采用紧凑型布局，将动力电机、减速传动组件、张紧调节机构全部集成在环形框架的内侧空腔内，没有外凸的冗余结构，有效压缩了设备的整体外廓尺寸，适配狭窄工位的安装需求，设备安装时仅需通过端部的卡扣组件与配套固定法兰对接，即可完成机头在生产线上的定位固定，法兰接口采用通用的螺栓孔位布局，可适配多数现有缠绕生产线的安装基座，无需对原有产线做大规模改造。机头搭载的胶带步进调节机构，可根据不同绝缘等级的作业要求，调整胶带的进给张力与缠绕搭接量，适配不同厚度、不同材质的绝缘胶带作业需求，从薄型绝缘薄膜到加厚型绝缘胶带都能稳定输送，避免胶带扯断或搭接过密导致的材料浪费。整个结构未包含紧固件类的冗余建模细节，核心还原了机头的传动路径、作业执行端的布局逻辑以及安装对接的接口边界，环形框架的开口尺寸可覆盖常规直径范围的管、线类构件作业，安装时仅需将开口对准待加工构件推入，即可通过导向压轮完成定位，无需拆分设备结构，大幅缩短现场换型调整的时间。回转作业过程中，所有功能组件都随环形框架同步回转，胶带输出端始终保持与构件表面的恒定接触角度，保证缠绕层的张力均匀，绝缘层的包覆一致性满足工业作业的质量要求，同时框架内侧预留的传感器安装位，可适配后续的张力监测、转速反馈等功能扩展，无需对主体结构做二次加工。
