小型电动直线推拉执行机构结构设计

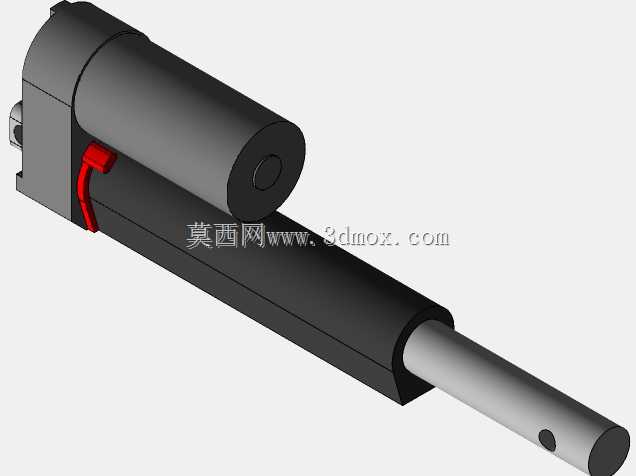

这款直线推拉执行机构，是小型自动化设备里常用的直线动力输出部件，在轻工自动化生产线、小型医疗护理设备、智能家居调节机构、户外光伏板倾角调整场景里都有大量应用，核心作用是把电机的旋转运动转化为可控的直线往复推拉动作，替代人工完成位置调整、物件推顶、姿态切换这类需要直线位移输出的动作。从结构设计来看，整体采用了驱动电机与推杆主体平行侧置的布局，这种布局相比同轴直驱的推杆结构，能有效压缩整体轴向长度，适配安装空间轴向尺寸受限的场景，电机输出端通过内置的减速齿轮组传递扭矩，再经丝杠副把旋转运动转化为推杆的直线伸缩动作，侧置的手动释放拨杆设计，是考虑到断电应急场景下，可以手动解锁内部传动副，手动调整推杆伸缩位置，避免设备断电后锁死无法复位的问题。外形上主体采用圆柱加侧置电机的异形布局，推杆伸出端设计有带通孔的铰接端，尾部同样预留铰接安装位，安装时两端都采用销轴铰接的固定方式，能适配安装面存在小角度偏摆的工况，避免推杆工作过程中承受径向弯矩，损坏内部丝杠与导向结构。设计过程中，导向段的长度做了针对性匹配，当推杆伸至最大行程位置时，内部导向套仍有足够的配合长度支撑推杆，避免伸出过长出现推杆下垂、卡滞的问题；外壳的接缝处都做了止口设计，能阻挡日常工况下的粉尘、溅水侵入内部传动结构，适配多数普通工业车间、户外民用设备的使用环境。传动部分的减速比匹配，兼顾了输出推力与伸缩速度的平衡，日常工况下既能满足数百牛级的推拉力输出需求，也能保持合适的伸缩速度，不会因为速度过慢影响设备节拍，或是速度过快带来冲击载荷。安装边界上，需要注意预留侧置电机的径向安装空间，不能仅按照推杆主体的圆柱直径预留空位，同时两端铰接点的同轴度要控制在合理范围内，避免推杆运行时出现别劲的情况，供电线路的走线要避开推杆伸缩的运动路径，防止动作过程中磨损线缆。这类执行机构相比气缸、液压缸驱动的直线机构，不需要配套气源、液压站，仅需供电即可工作，布线与配套成本更低，且能通过电控精准控制伸缩行程，在行程范围内任意位置锁止，适配需要多点位停留的调节工况，在中小负载的直线驱动场景里替换传统气动液压部件的趋势非常明显。
