转盘式多工位自动旋盖封瓶设备结构

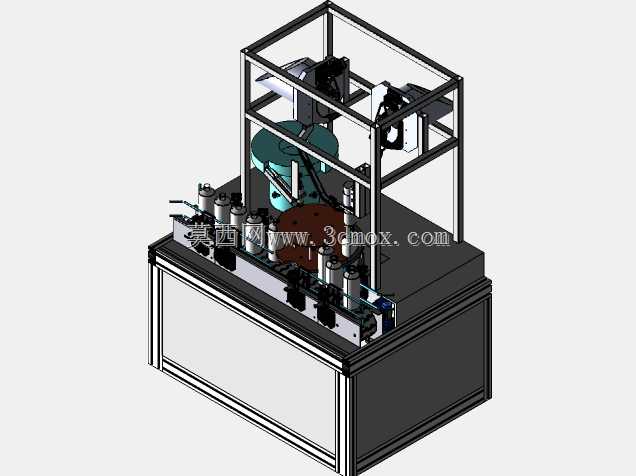

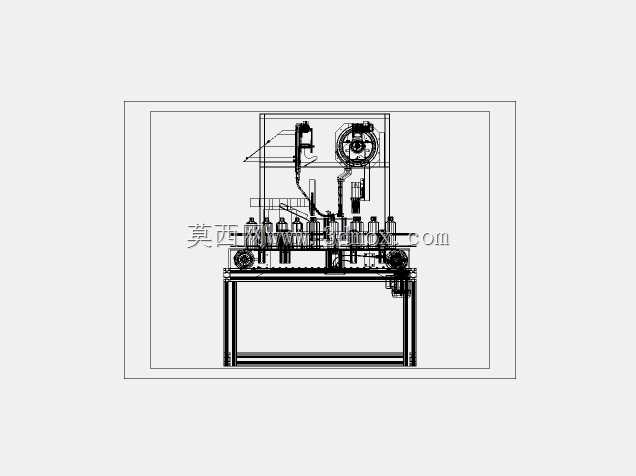

该设备主要面向瓶装产品生产流水线的末端封合工序，可适配日化、食品、医药等行业的圆柱型塑料瓶、玻璃瓶的自动上盖与旋紧作业，替代传统人工旋盖的低效操作，适配连续化生产的节拍需求。整体采用立式框架布局，底部为一体式焊接机柜作为安装基座，机柜内部预留电气控制元件与气动管路的排布空间，上部采用铝型材搭建防护框架，既减轻整体设备重量，也方便后期调整外围护板的安装位置，同时预留透明亚克力板的安装槽位，可在生产时实现物理隔离，避免人员误触运动部件。设备核心采用间歇式转盘作为工件载具，转盘圆周均匀分布多组瓶身定位夹具，可在转盘转动过程中完成瓶身的精准定位，依次完成上料、放盖、预旋、终旋、下料的全工序动作，相比直线式输送的旋盖设备，转盘式结构占地空间更小，工位排布更紧凑，单台设备即可完成全流程封盖作业，无需额外衔接多台单机。旋盖执行机构采用双组对称布置的设计，可根据瓶盖规格调整旋盖头的下压行程与旋转扭矩，针对不同高度的瓶型，可通过调整旋盖安装板的竖直高度适配，夹具部分采用弹性夹持结构，可兼容一定直径范围内的瓶身，减少换产时的夹具更换工作量。设计过程中优先考虑了设备的安装边界，底部机柜的支撑脚可调节水平高度，适配车间地面不平整的安装场景，设备侧边预留气路与电路的接入接口，可直接对接车间现有气源与供电线路，无需额外改造管线。转盘的间歇转动采用凸轮分割器驱动，保证工位切换时的定位精度，避免瓶身移位导致的旋盖偏斜问题，旋盖头内置扭矩反馈结构，当旋紧扭矩达到设定值时自动停止旋转，避免瓶盖旋得过紧损伤瓶牙或是旋得过松出现漏液问题。上盖部分采用振动盘直振送盖结构，可将杂乱的瓶盖整理为统一朝向，精准输送至待旋盖的瓶口位置，配合预旋机构先将瓶盖拧入1-2个牙距，再进入终旋工位完成最终拧紧，大幅降低旋盖过程中出现的歪盖、滑牙问题。设备的操作面板布置在防护框架的侧边，可方便操作人员调整运行参数、观察设备运行状态，整体结构的外露运动部件均做了圆角处理，避免生产过程中剐蹭操作人员，同时各工位均预留检测传感器的安装位，可实现缺瓶、缺盖、歪盖的自动检测，出现异常时自动停机报警，减少不良品流出。
