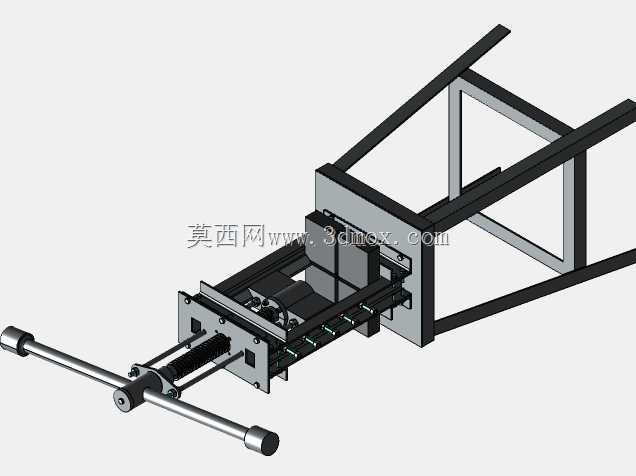

台式手动杠杆式压合作业设备结构

这款手动施压设备的结构设计完全围绕小批量压装、校形作业的实际工况展开，没有冗余的电动、液压配套结构，整体落地式安装的框架结构，适配车间零散工位、维修班组、小作坊加工场景的使用需求，不需要外接动力源，仅靠人力操作即可完成常规压合作业。从结构布局来看，设备采用四立柱导向的施压框架，底部搭配带斜撑的方管焊接支架，支架支腿向外倾斜布置，大幅提升施压过程中的整机稳定性，避免单侧受力时出现侧翻风险，支架中部设置横向连接方管，既可以强化框架刚性，也能作为作业时的脚踏限位结构，方便操作人员站位施力。上部的施压执行部分采用梯形丝杠传动，搭配长横置杠杆手柄，杠杆力臂经过合理配比，操作人员仅需施加较小的手部作用力，即可在压头处获得足够的压装出力，适配小尺寸轴承压装、薄金属片校平、小零件铆接、简易模切等常规轻载施压作业，压头与下工作台面保持垂直导向，四立柱的导向结构可以抵消丝杠传动带来的侧向力，保证压头下行过程中无偏摆，压合作业的面压均匀性满足常规工装要求。设计过程中充分考虑了手动操作的安全边界，杠杆手柄的端部设置防滑握套，手柄长度控制在单人双臂操作的舒适范围内，不会因为力臂过长导致操作时人员失稳，上下工作台面均预留了工装安装的T型槽位，可以根据不同作业需求快速更换压头、下定位工装，适配不同规格工件的加工需求。整机的安装边界控制在常规小型工位的占地范围内，不需要做额外的地基固定，仅需放置在平整的水泥地面即可投入使用，支架的高度适配成年操作人员站立作业的舒适高度，长时间操作不会出现过度疲劳的问题。施压框架的上下固定板采用厚钢板切割加工，立柱采用圆钢车制而成，配合铜套导向结构，长期使用磨损后可以快速更换导向套，维护成本极低，丝杠部位预留润滑注油孔，日常维护仅需定期涂抹润滑脂即可保证传动顺畅，没有复杂的液压、电气元件，故障率极低，非常适合无专业设备维护人员的小型加工场景使用。压头的行程范围覆盖常规小零件的压装高度需求，丝杠的自锁特性可以保证施压过程中不会出现压头回弹的问题，作业过程中操作人员可以根据手感控制压装力度，避免压力过大压损工件，这也是手动压机相比电动、液压压机在小批量精密小件压装时的核心优势，操作人员可以实时感知压装过程的阻力变化，灵活调整施压力度。
