纺织产线自动换纱辊作业设备结构设计

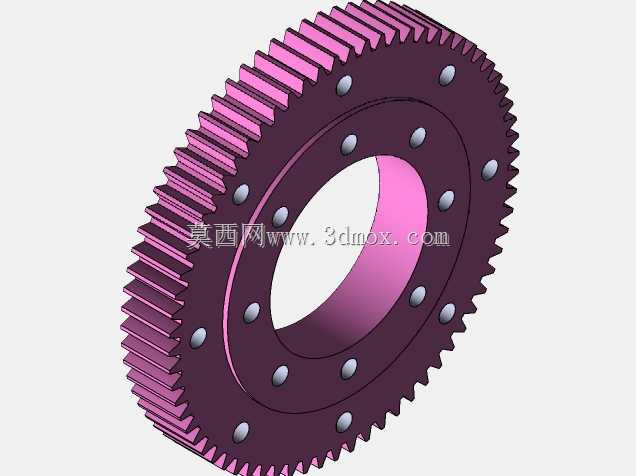

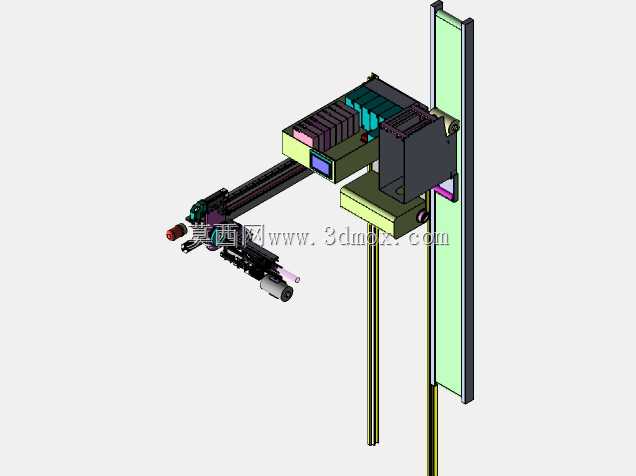

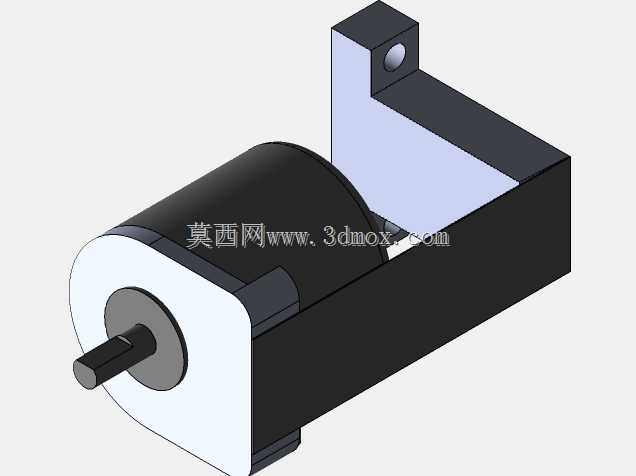

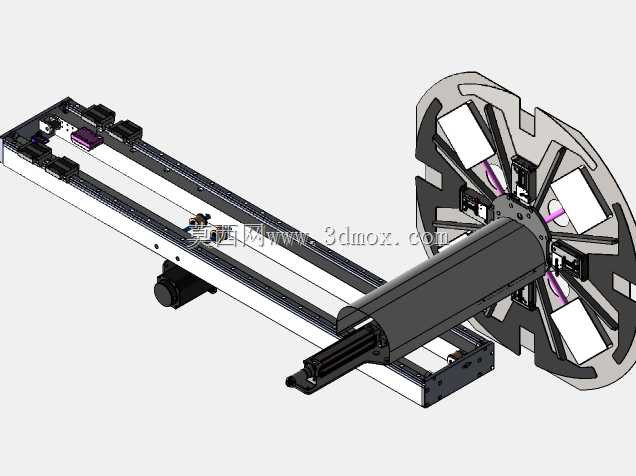

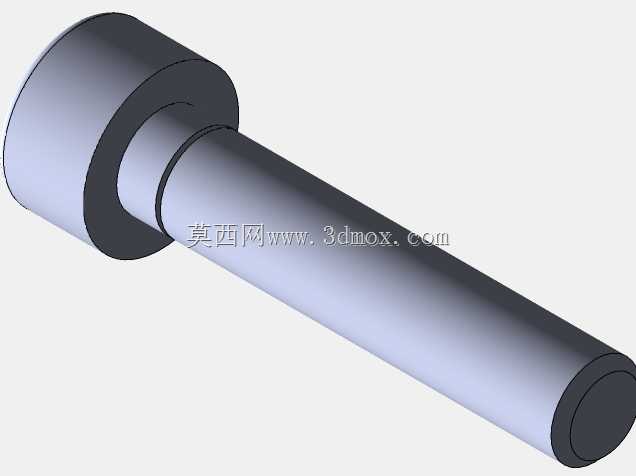

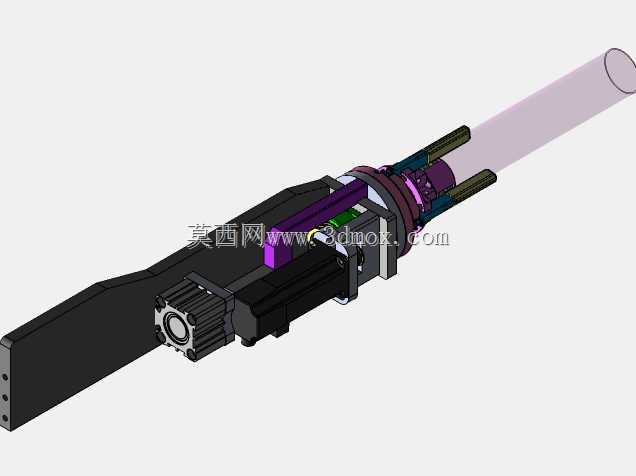

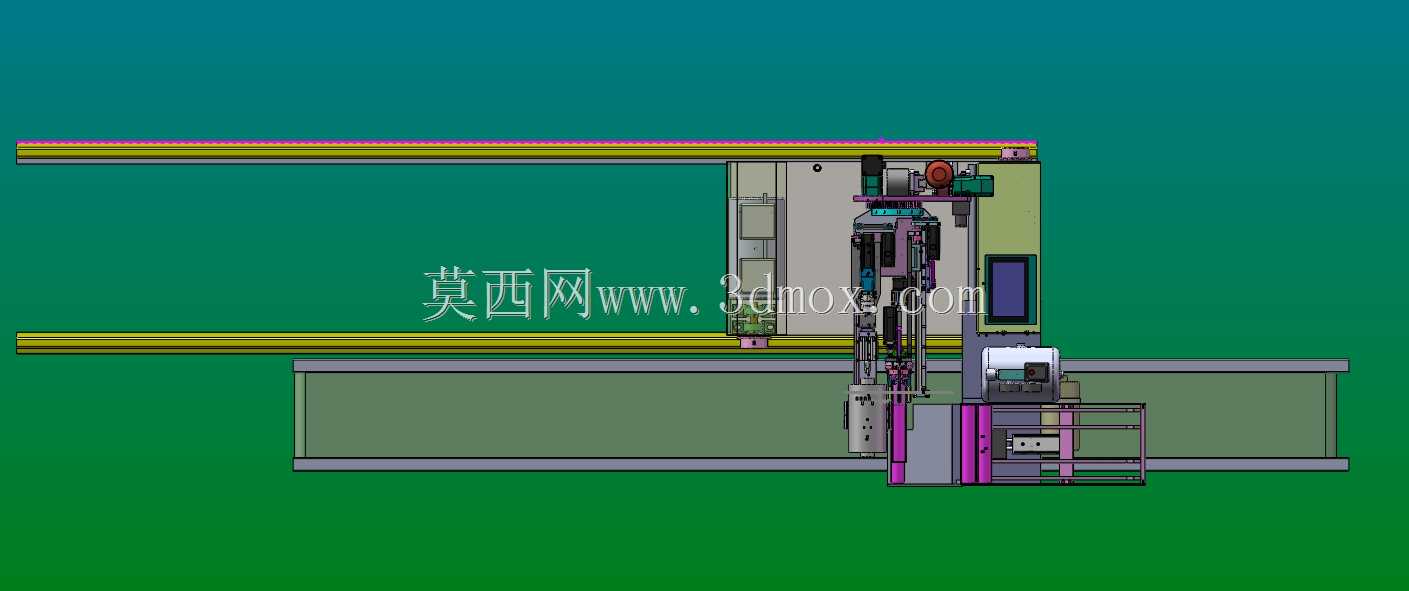

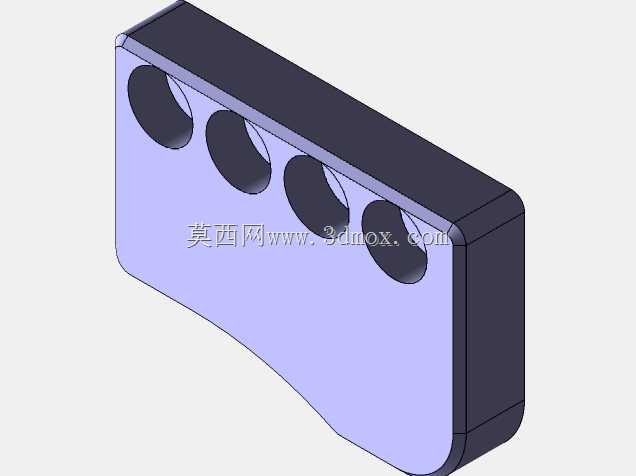

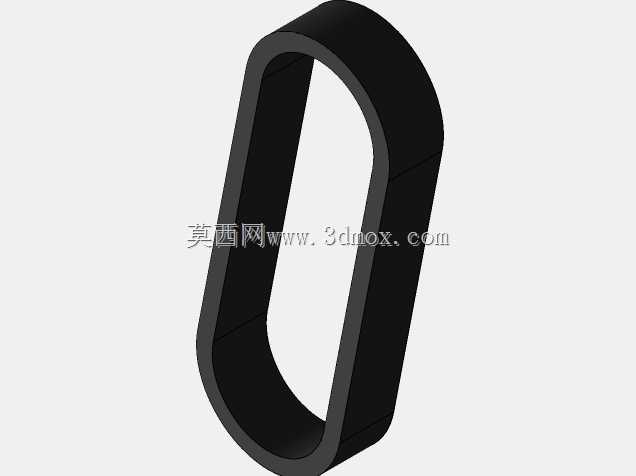

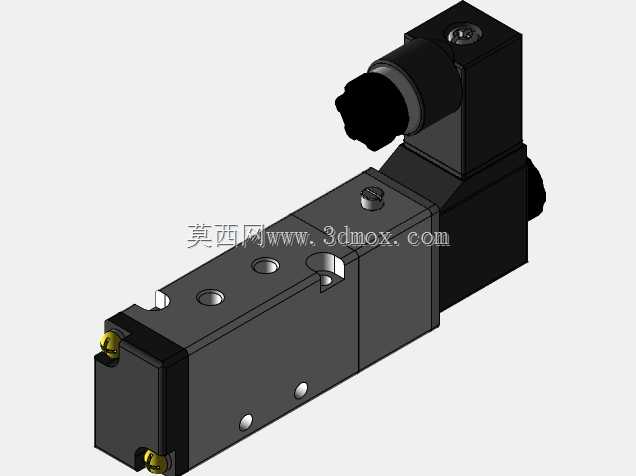

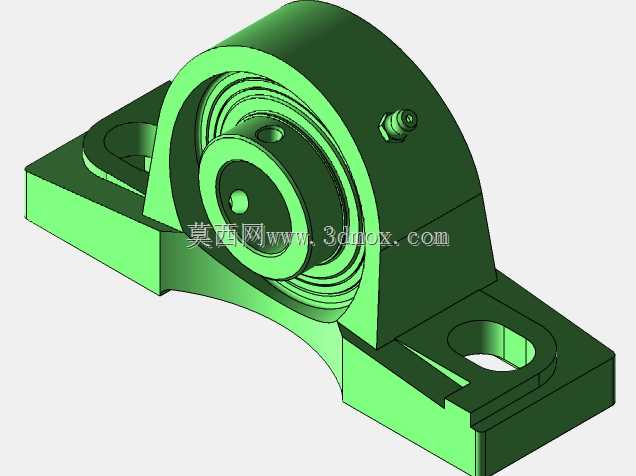

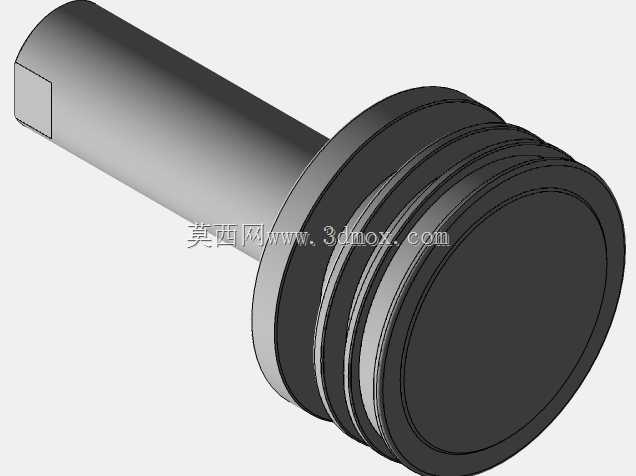

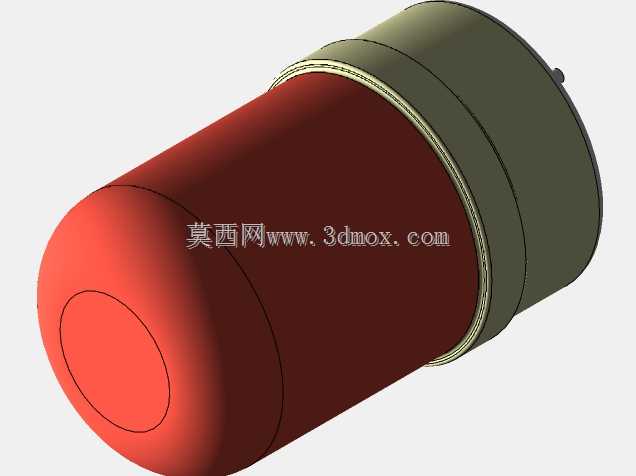

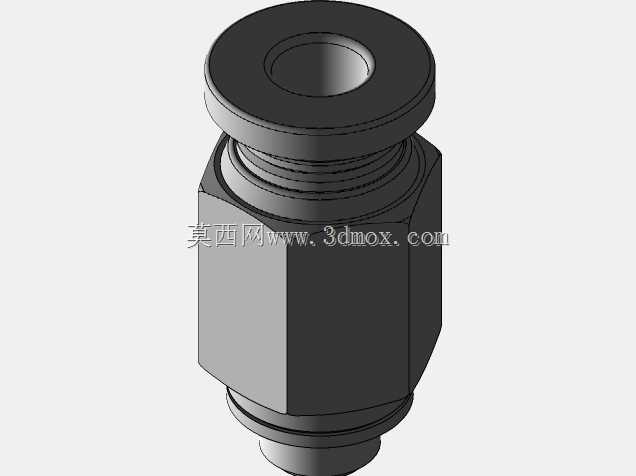

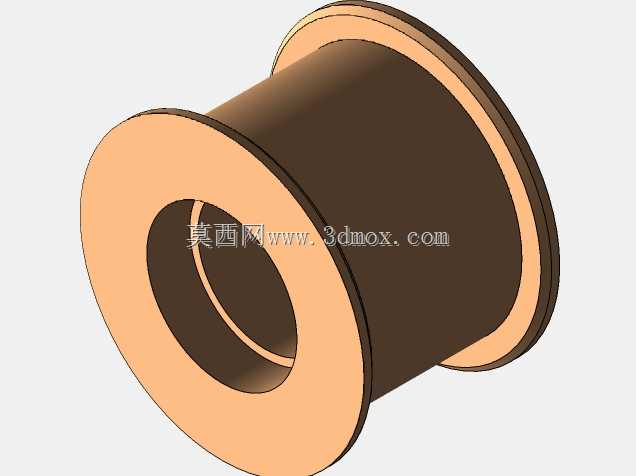

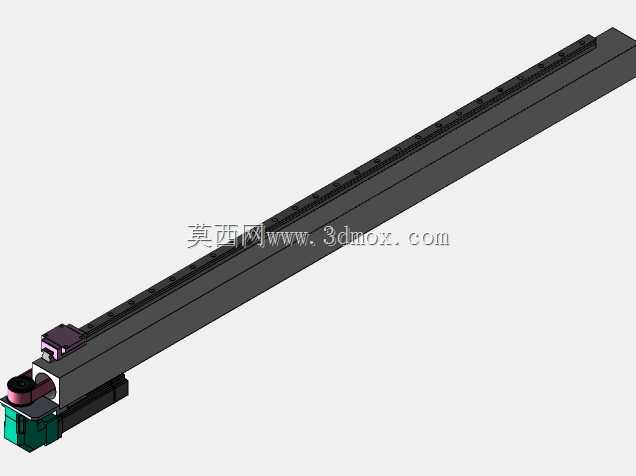

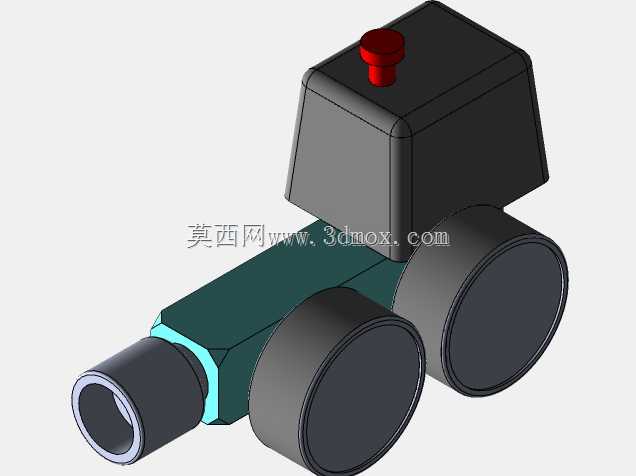

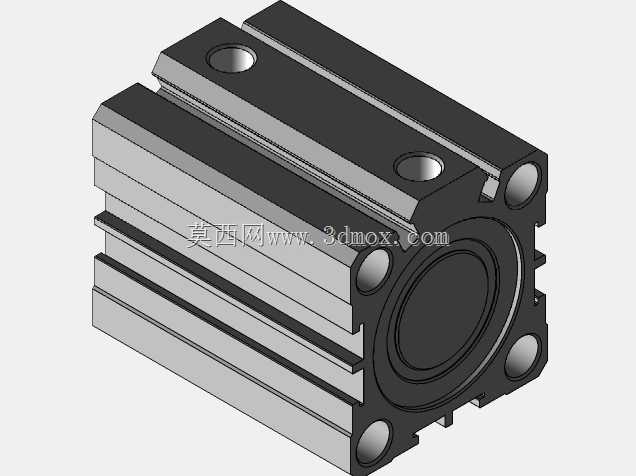

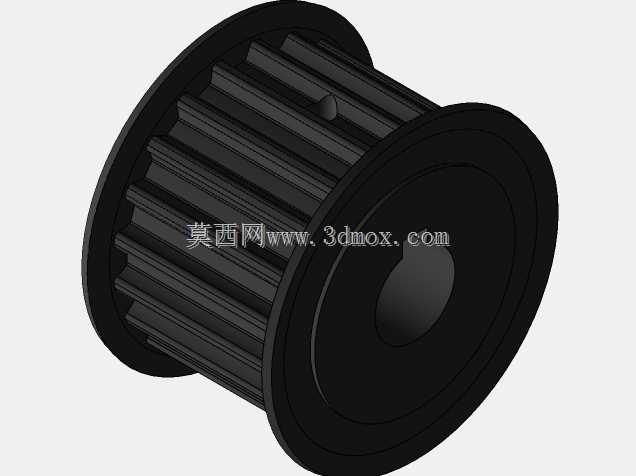

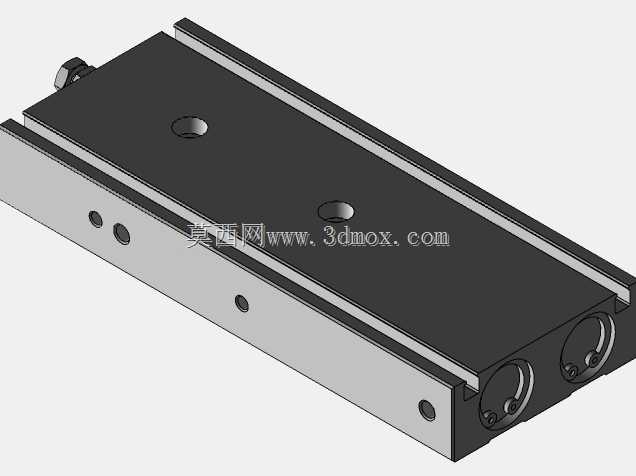

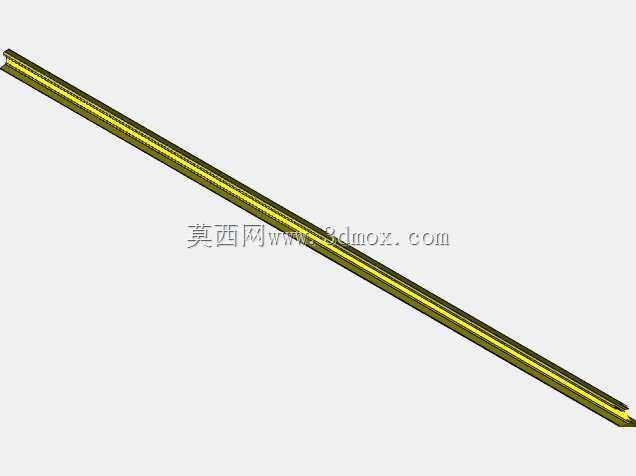

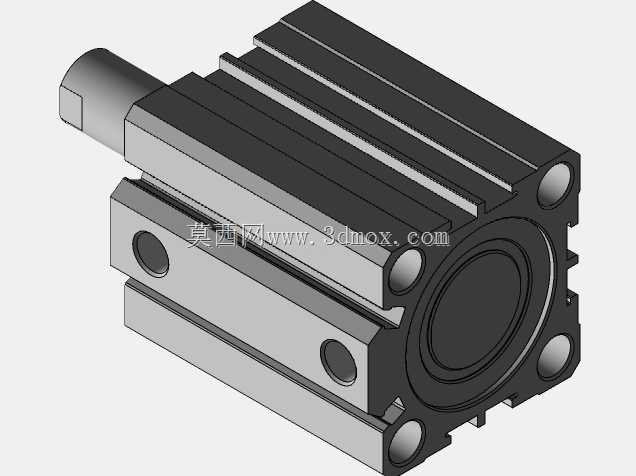

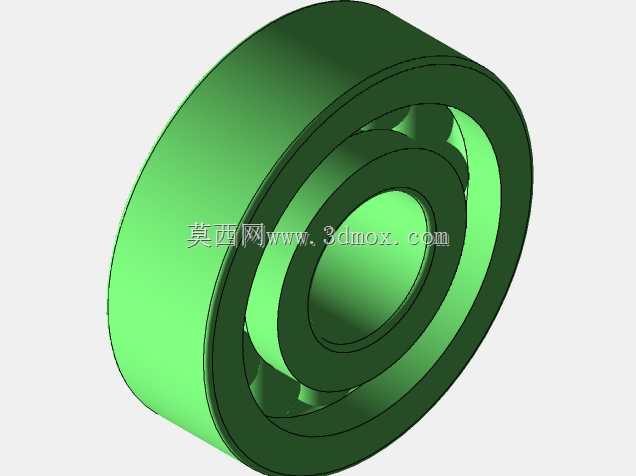

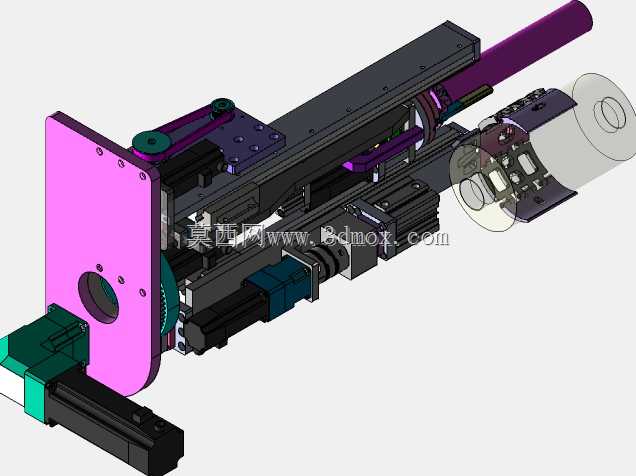

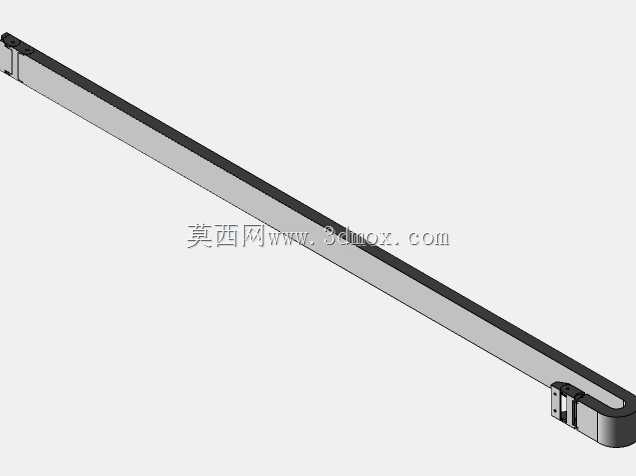

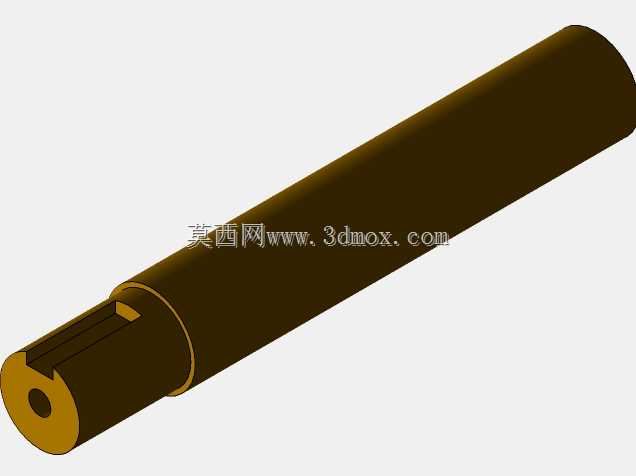

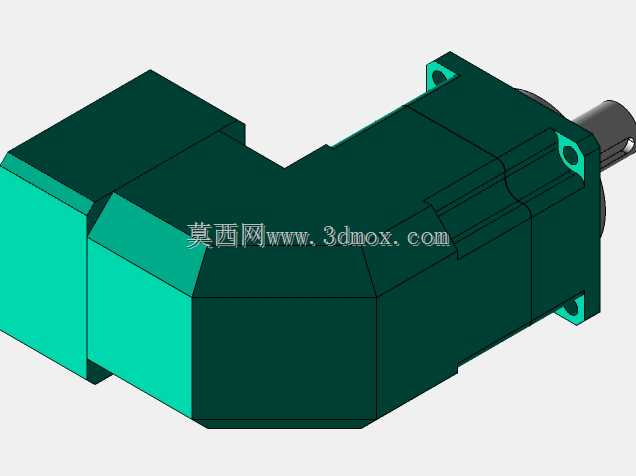

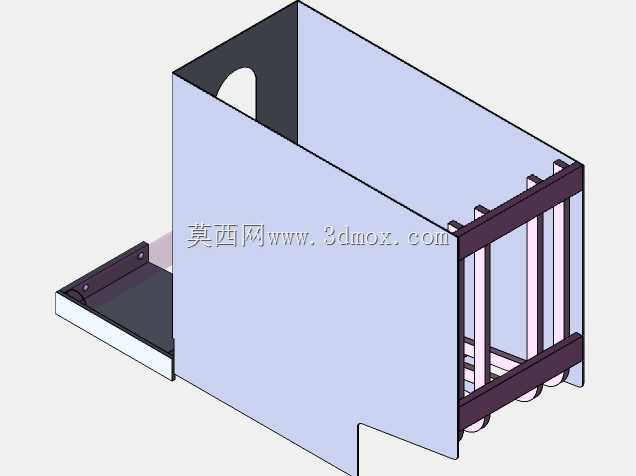

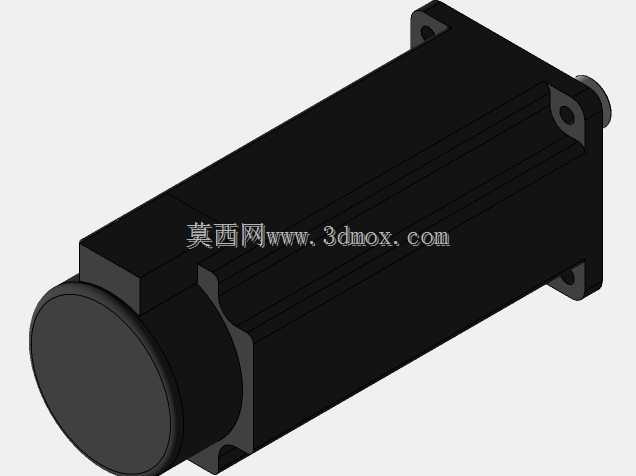

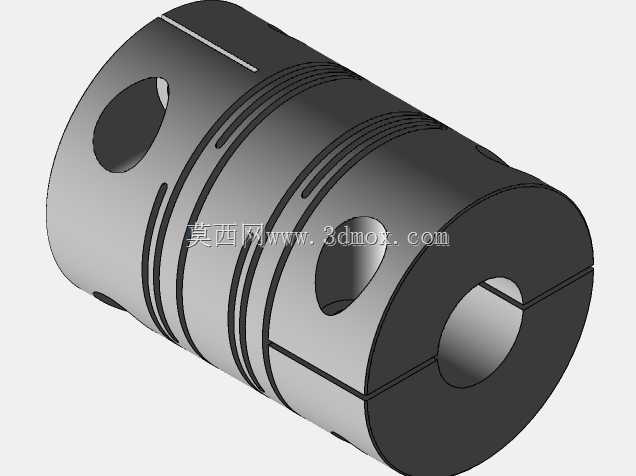

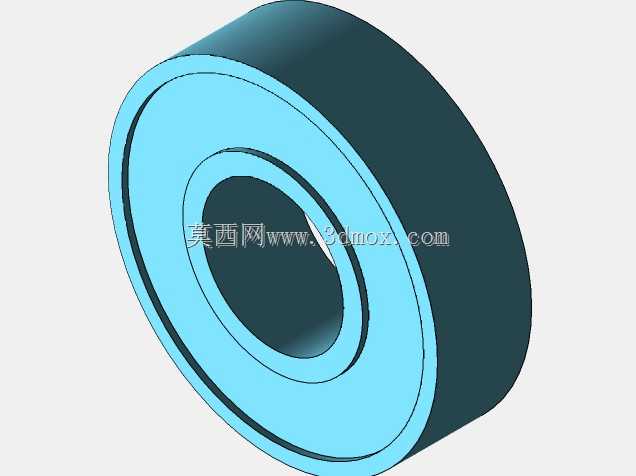

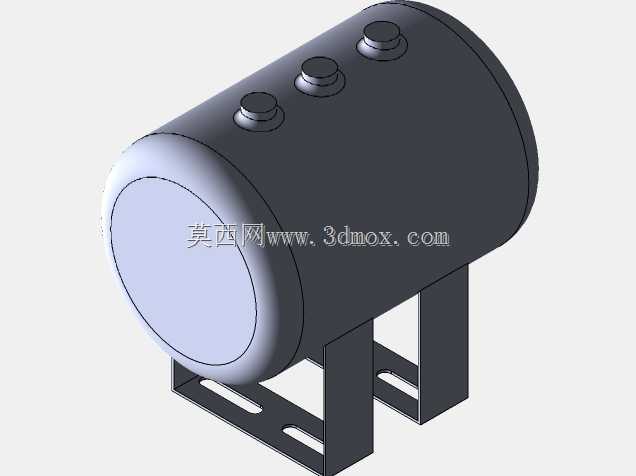

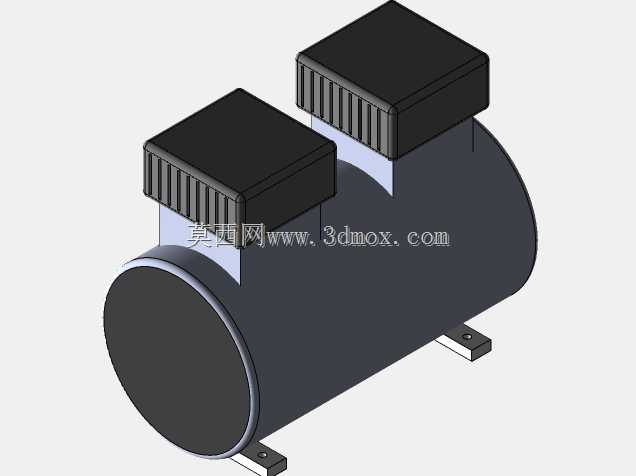

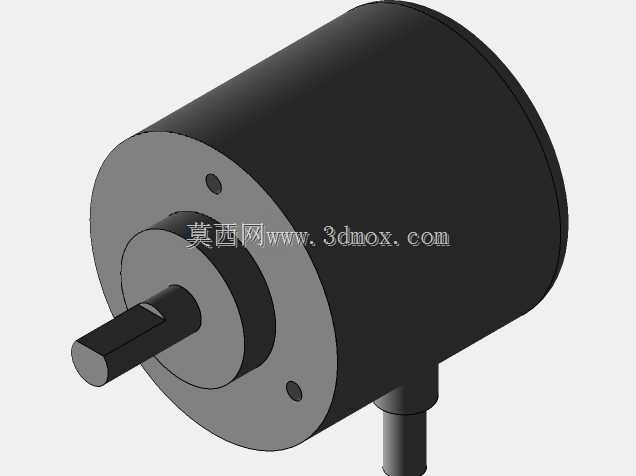

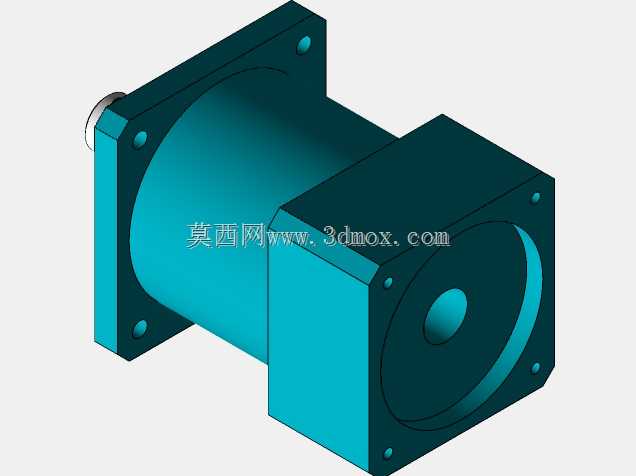

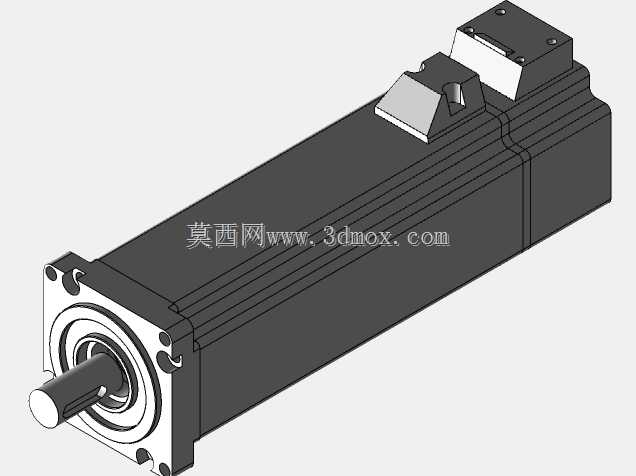

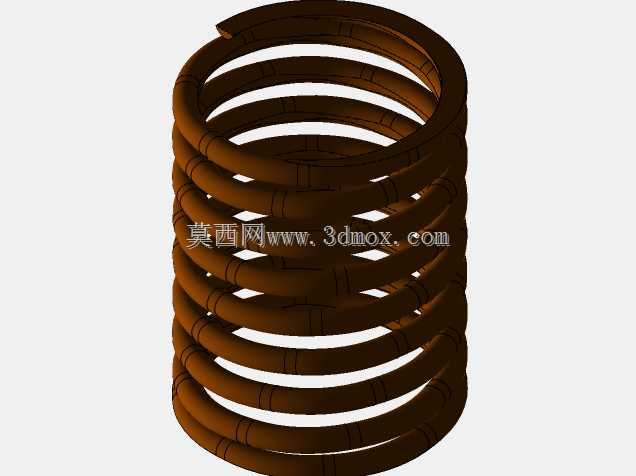

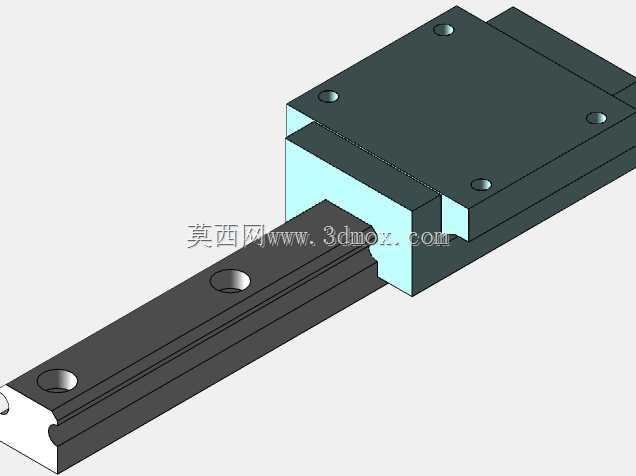

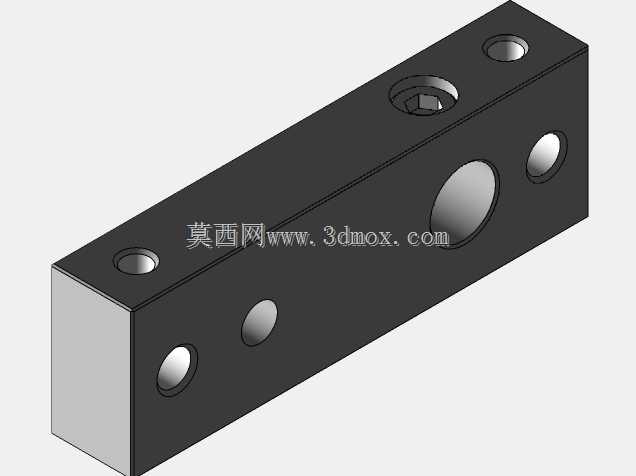

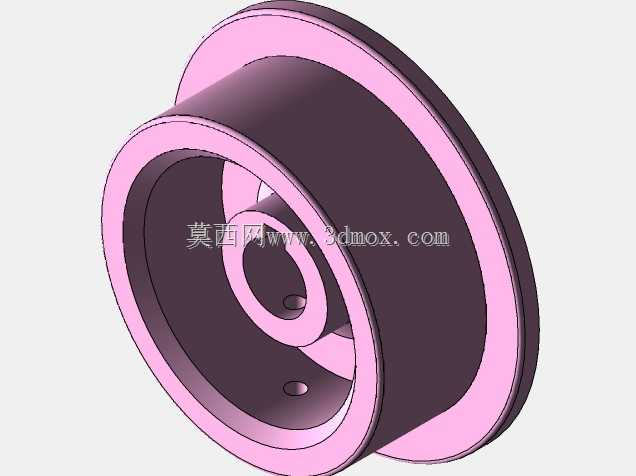

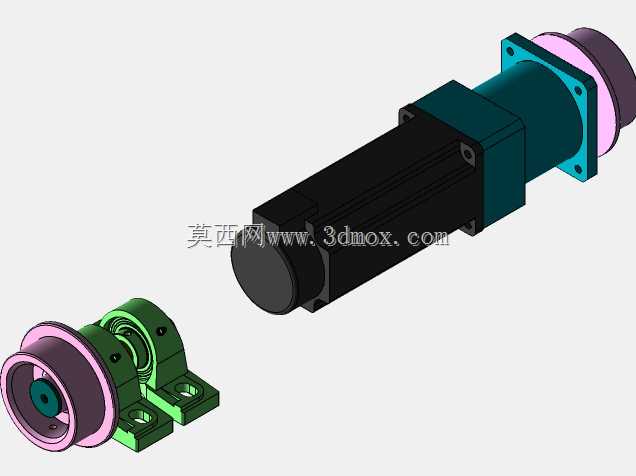

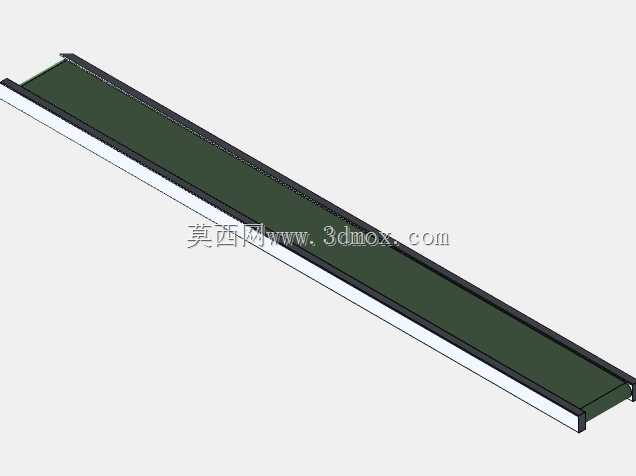

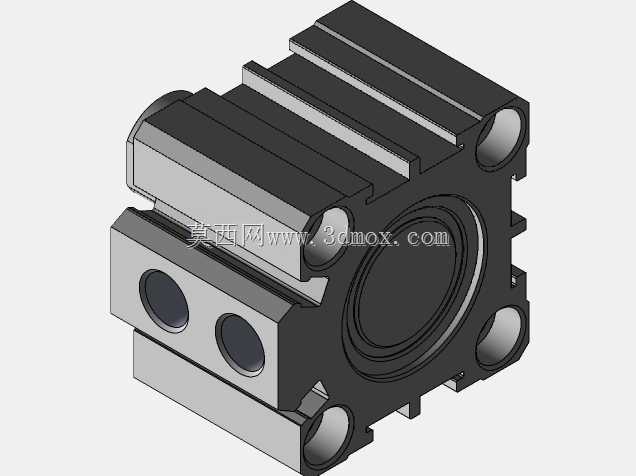

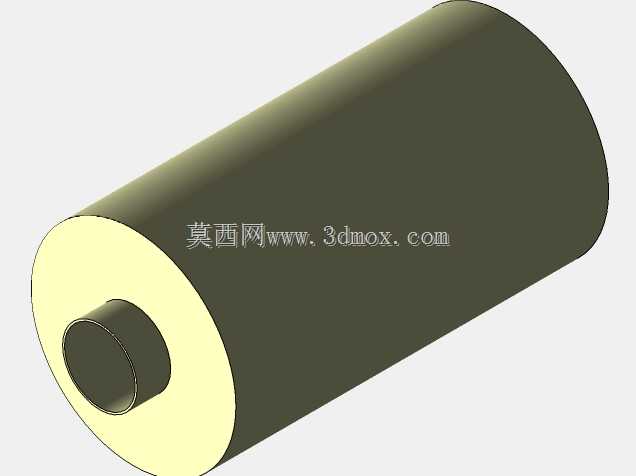

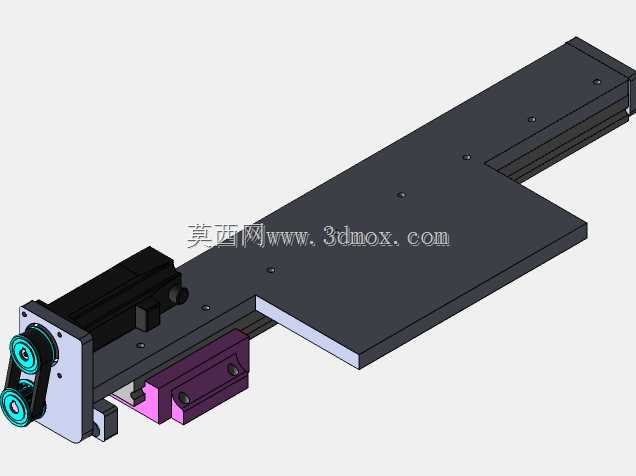

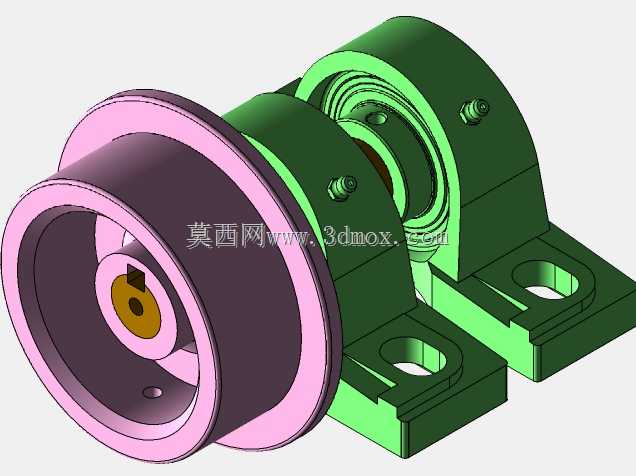

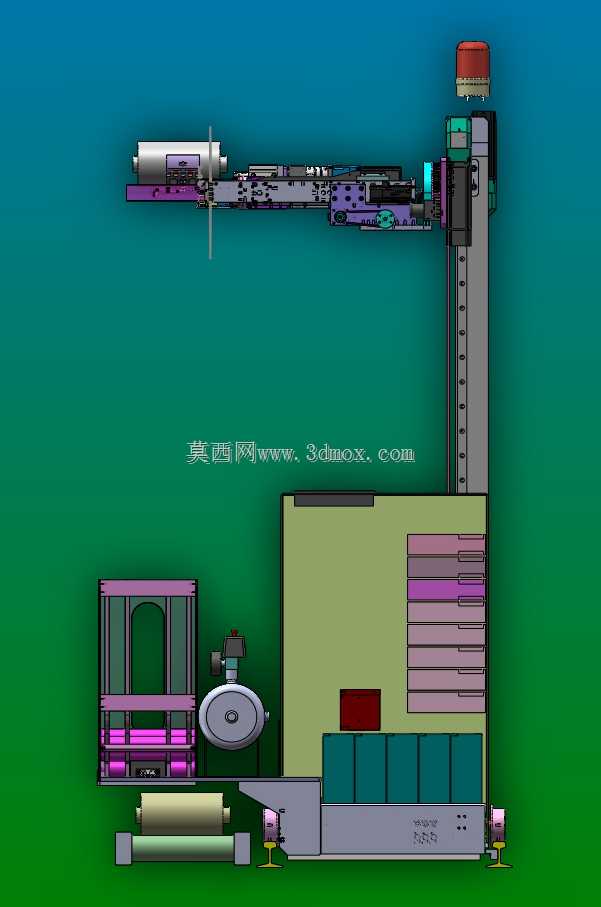

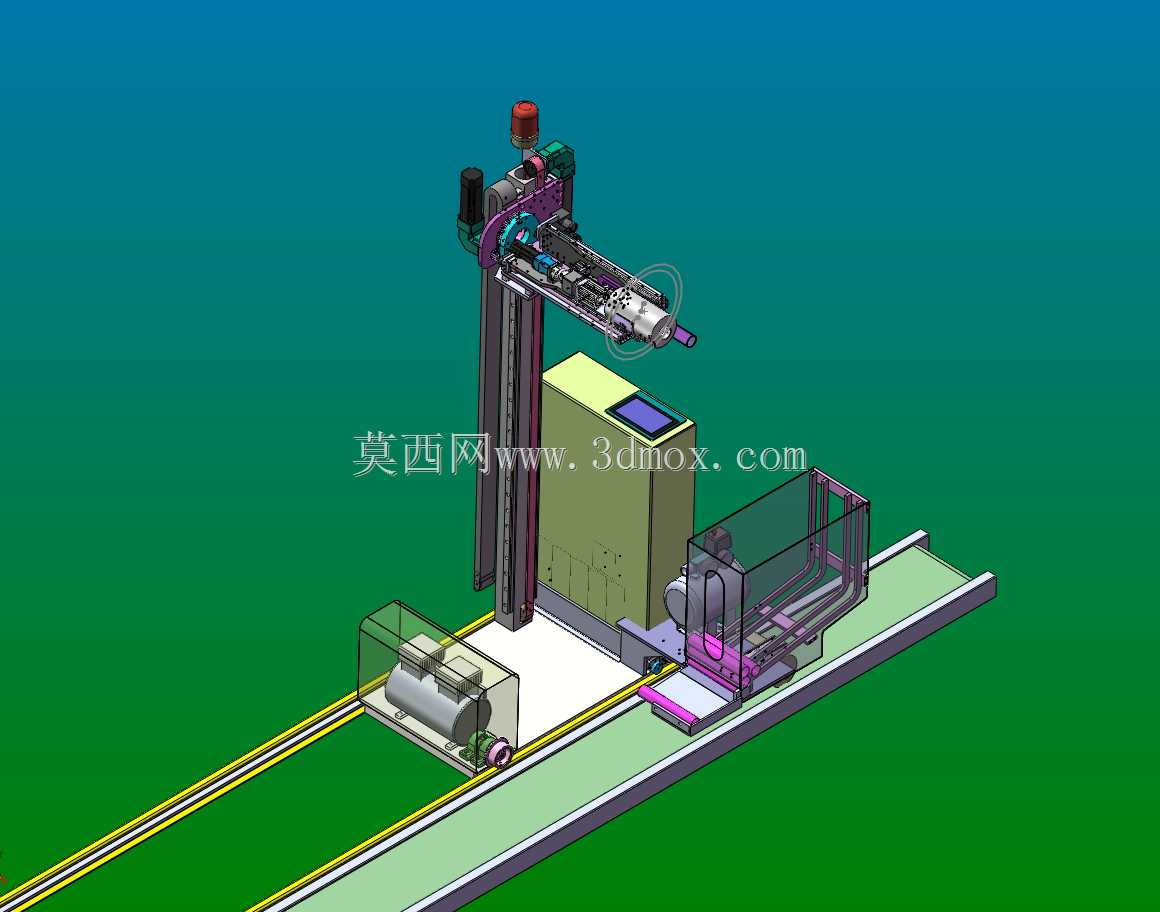

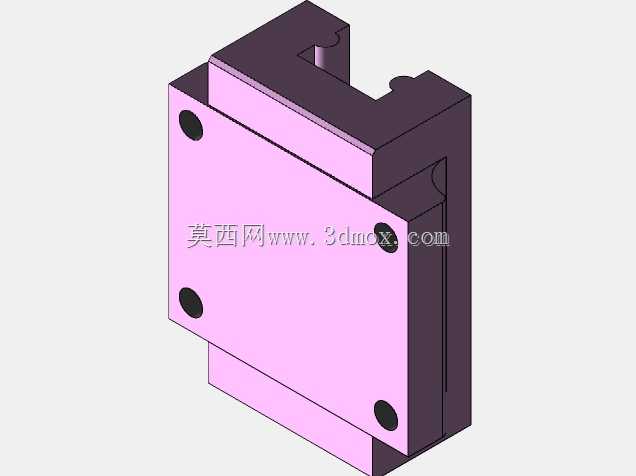

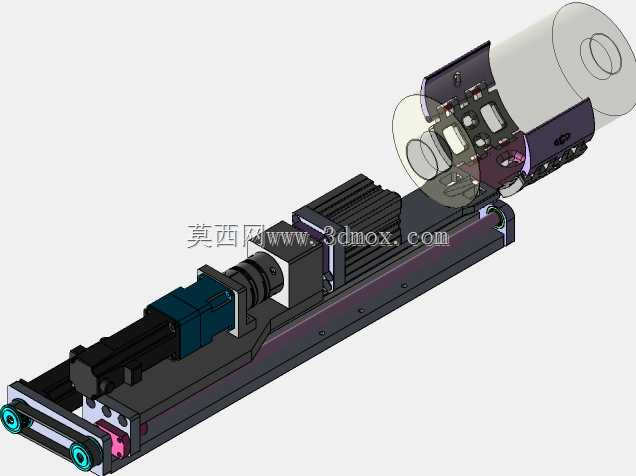

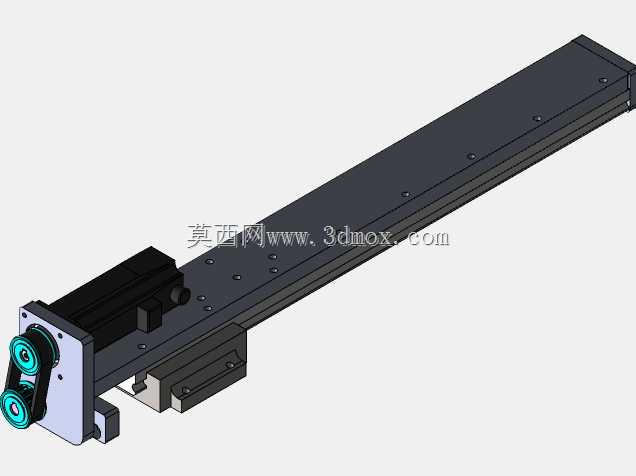

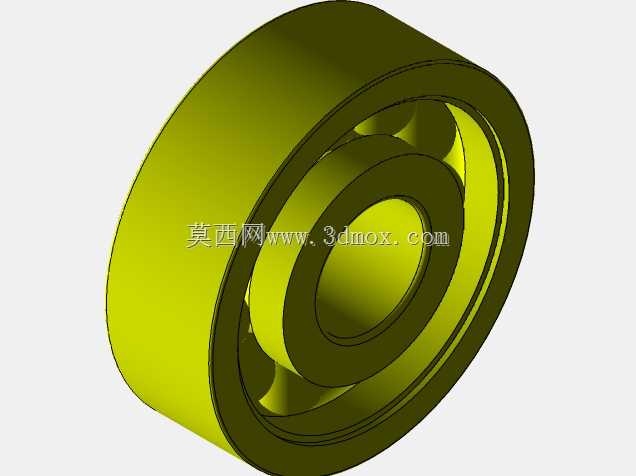

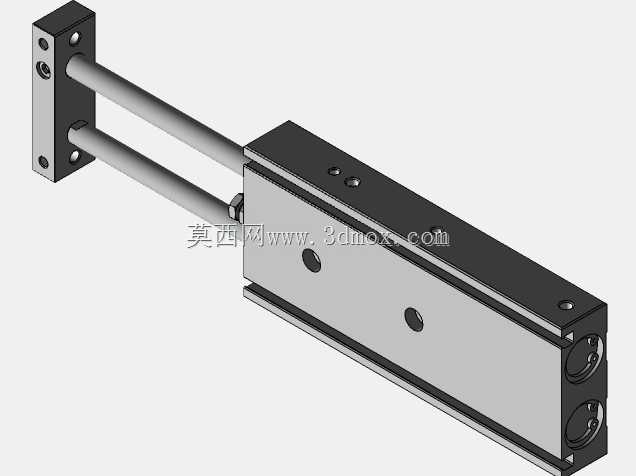

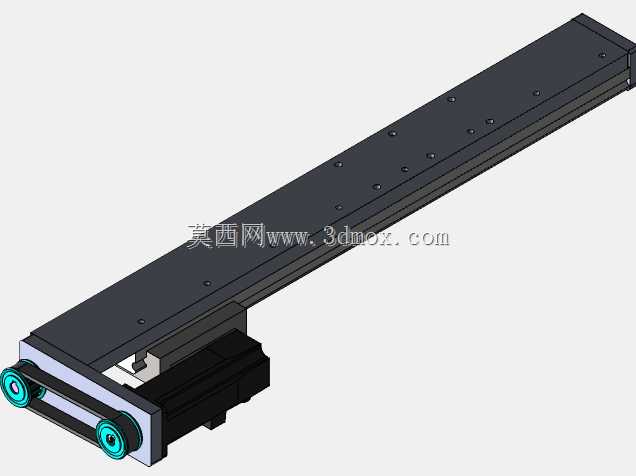

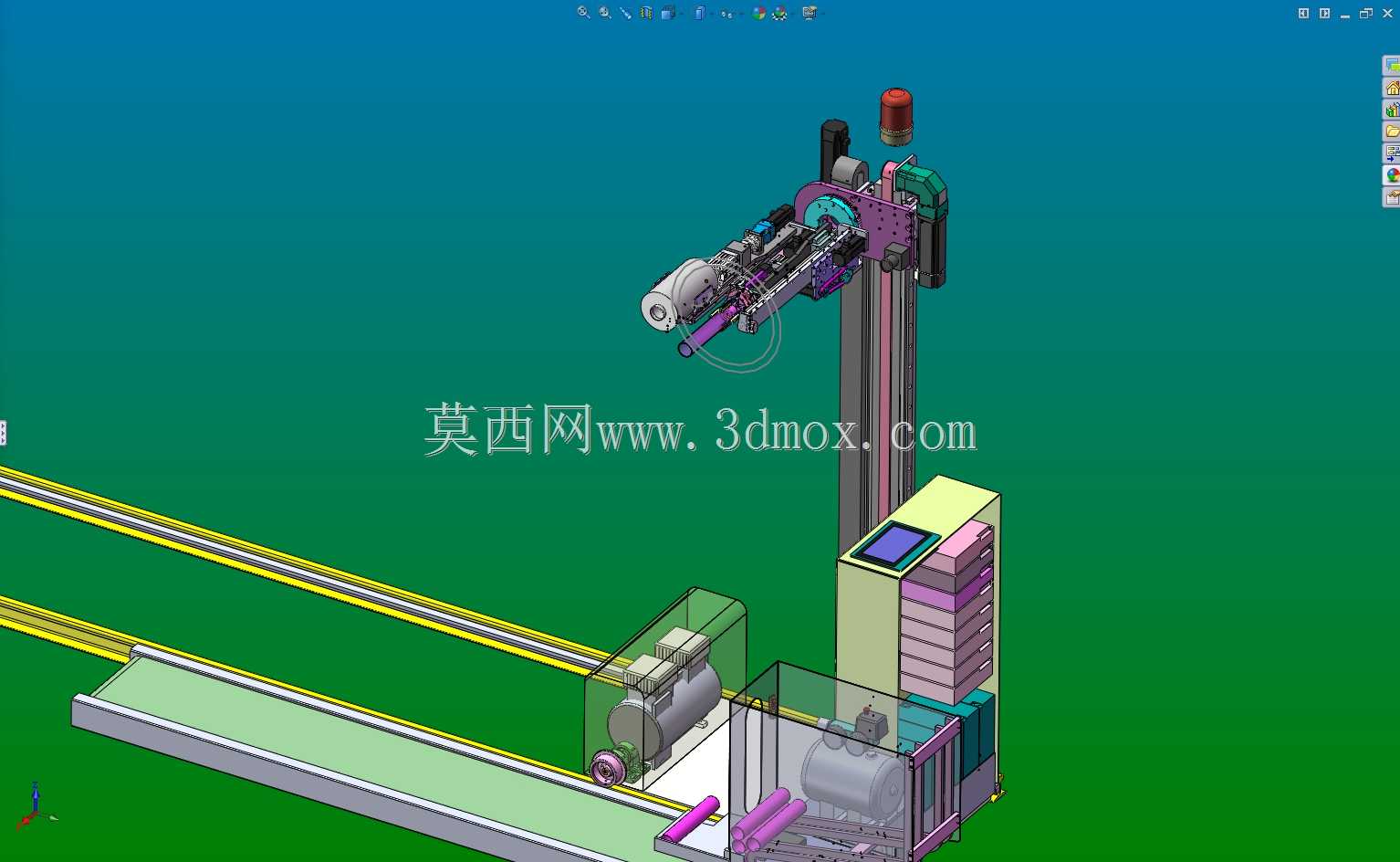

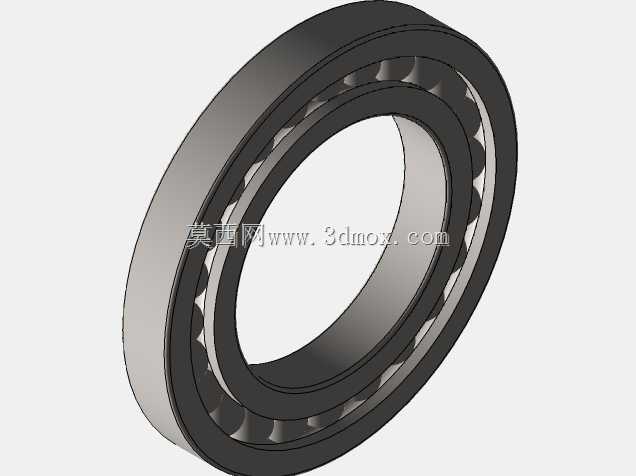

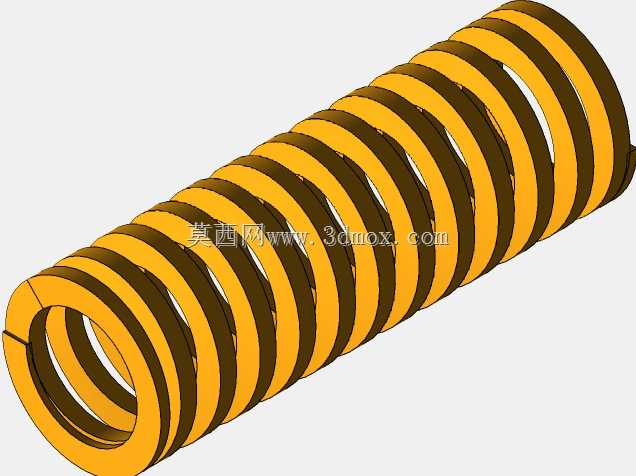

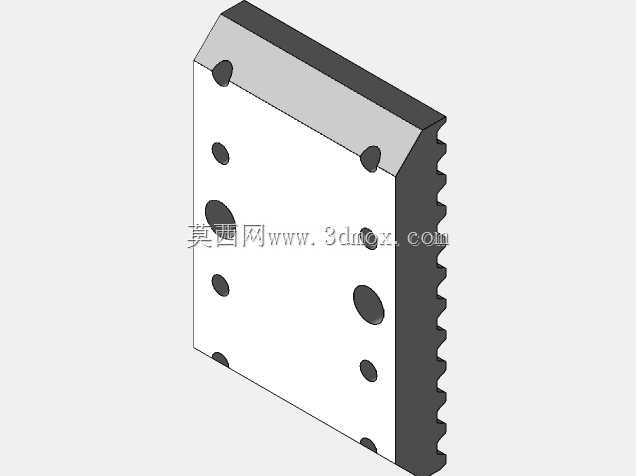

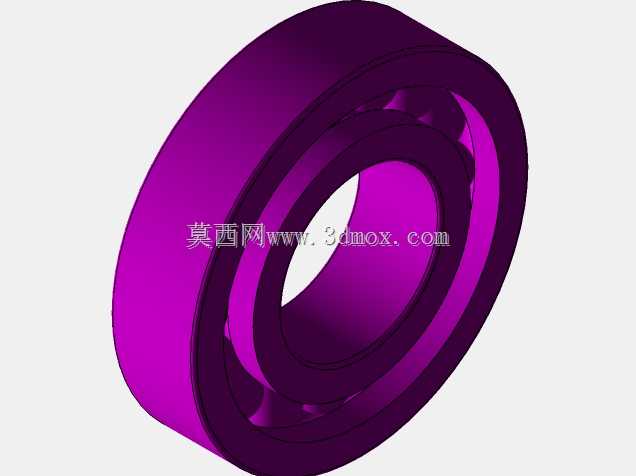

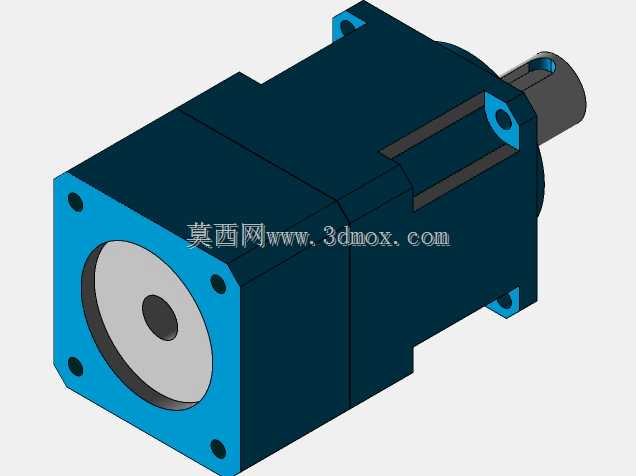

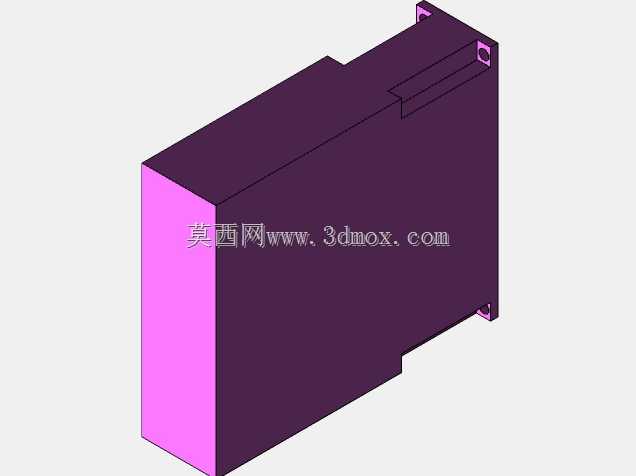

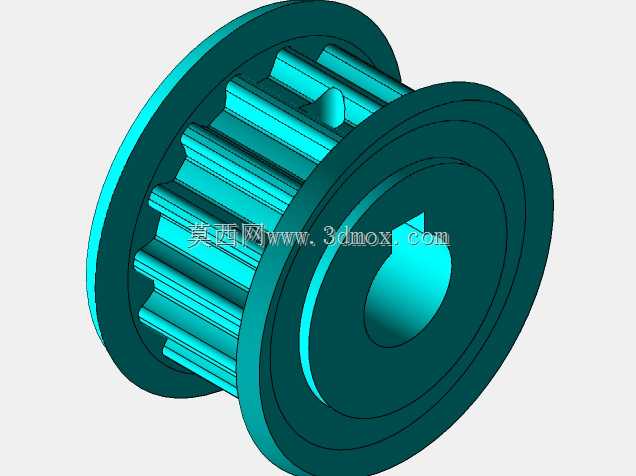

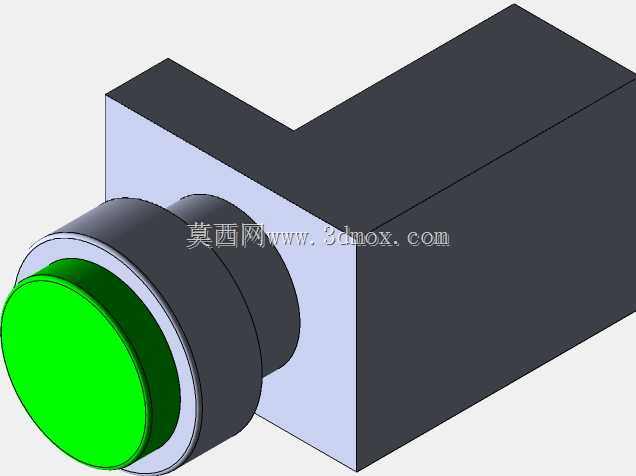

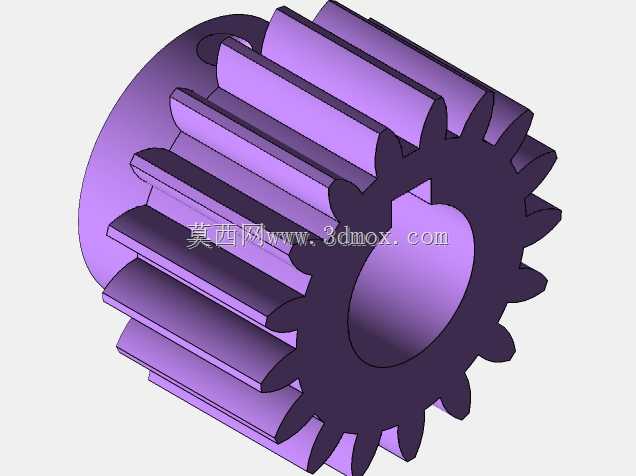

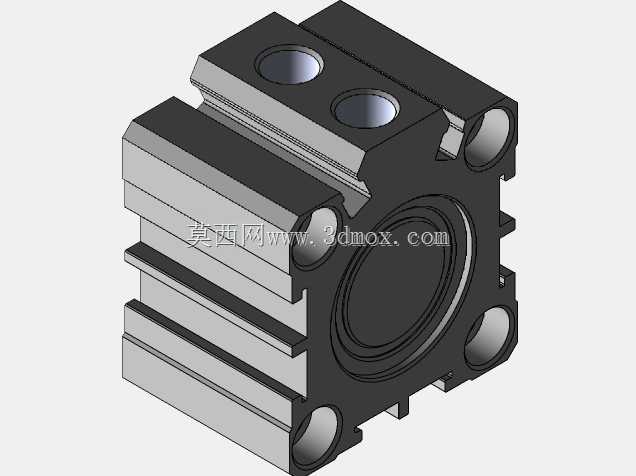

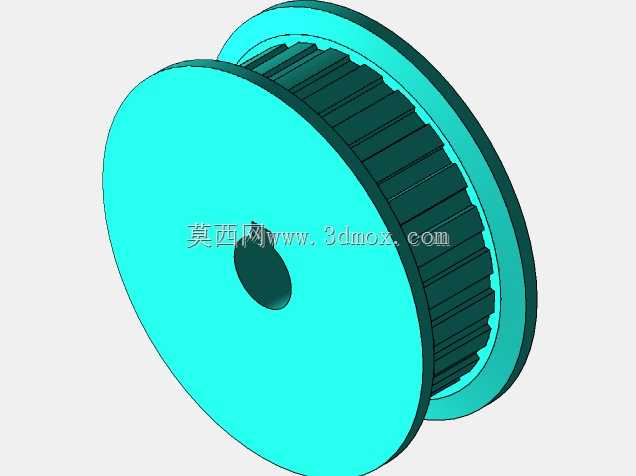

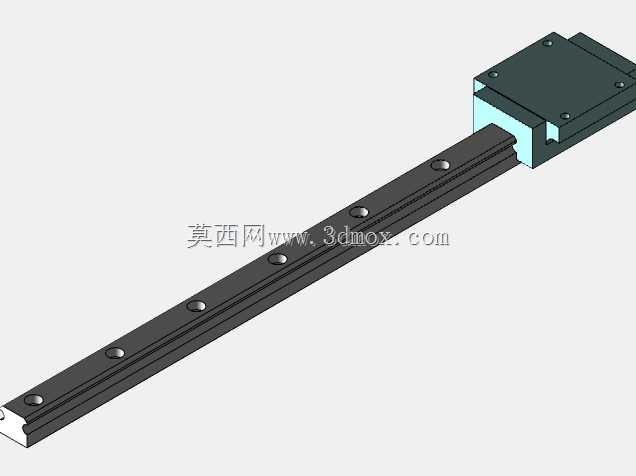

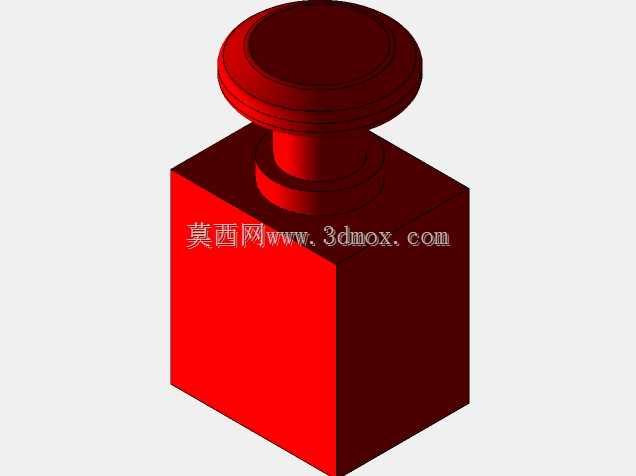

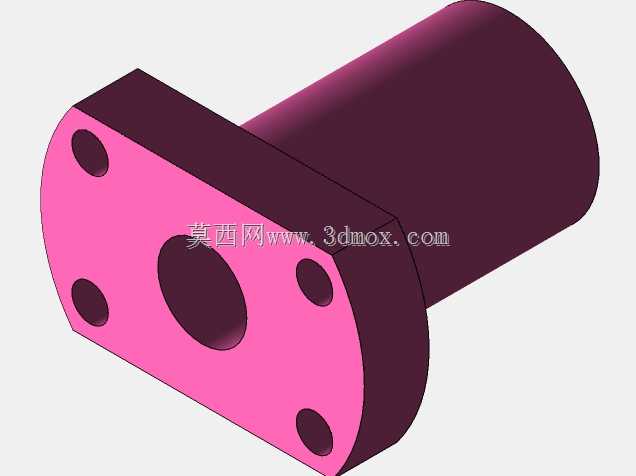

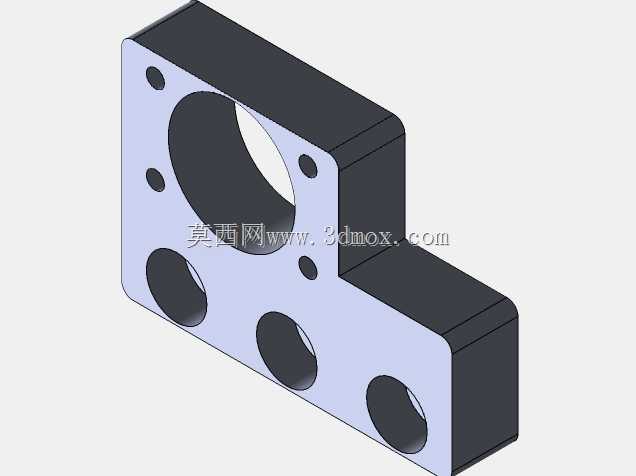

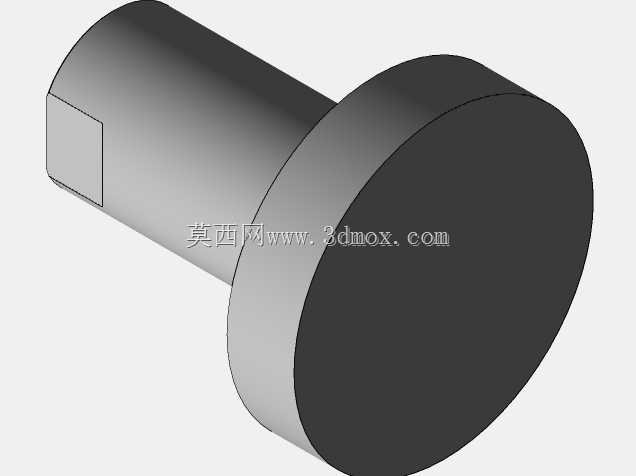

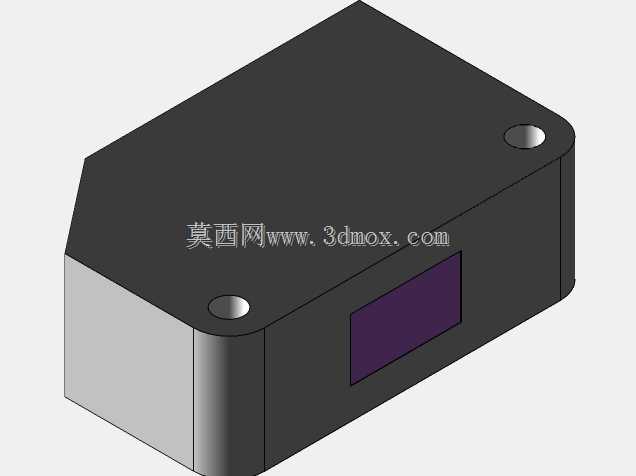

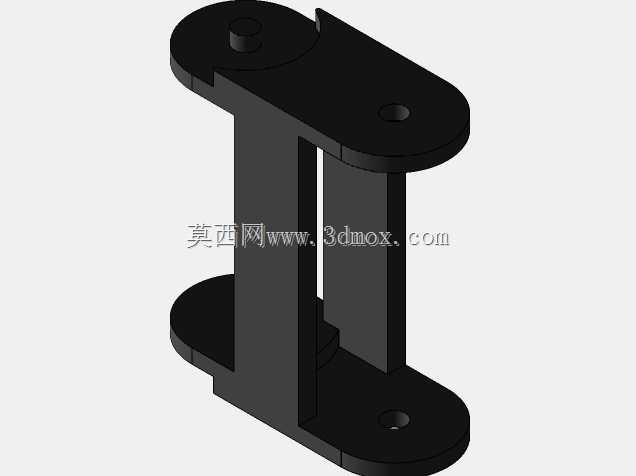

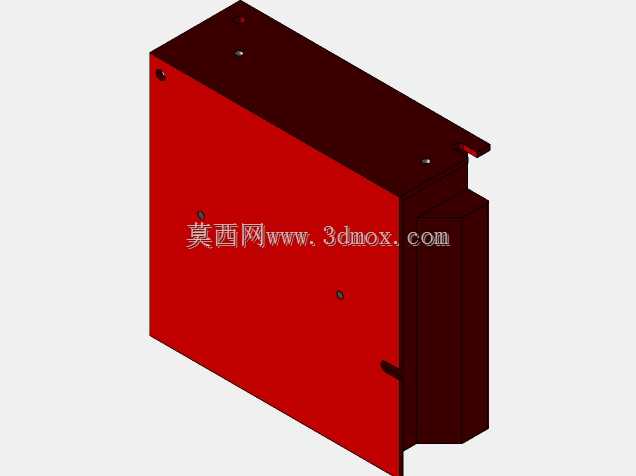

这套设备主要面向环锭纺、气流纺等连续化纺织生产场景，解决传统人工更换纱辊作业中，换辊响应滞后、人工对位偏差大、长时间重复作业疲劳导致的产线停台时长偏高问题，适配多机台并排排布的长跨度纺织车间布局，可沿车间纵向铺设的导轨跨工位移动，覆盖多组纺纱单元的换辊需求。从结构设计逻辑来看，设备采用跨骑式导轨安装方案，底部行走轮组卡合在车间地面铺设的水平导轨上，侧向设置导向靠轮抵消换辊作业时的侧向倾覆力矩，整体横向安装宽度控制在1.2米以内，不会挤占车间原有操作人员巡检通道，竖向作业行程覆盖纱辊安装位从地面起0.4米到2.1米的高度区间，可适配不同规格纺纱机型的纱辊安装高度差。设备核心作业单元集成在竖向滑台上，包含纱辊夹持组件、旧辊脱卸拨叉、新辊定位推送结构三部分，夹持组件采用V型夹头配合柔性防滑垫层，夹持不同直径纱辊时可自动调整夹持力，避免夹伤纱辊表面缠绕的纱线层；旧辊脱卸拨叉可先卡入纱辊端部的定位卡槽，将耗尽的旧纱辊从安装轴承位平稳顶出，再由夹头承接旧辊转移至侧边的旧辊收纳位，随后从另一侧的新辊料仓抓取待更换的新纱辊，通过视觉对位组件对准设备安装轴位，平稳推送到位完成卡合锁定，整个换辊流程无需人工介入对位。设计时特意将电气控制舱布置在设备主体下部，降低整体重心，提升导轨行走时的稳定性，所有气管、线缆均采用拖链内置排布，避免长距离移动时线缆剐蹭车间其他设备；设备的作业端设置了软质防撞边，触发碰撞阻力时会立即暂停作业，避免误碰纺纱设备的精密部件。在实际产线适配中，这套设备可对接车间产线的生产管理系统，接收各机台的纱辊余量预警信号，自动规划最优移动路径前往待换辊工位，相比传统人工换辊，单工位换辊时长可压缩至15秒以内，同时避免人工换辊时手上汗渍、杂物污染纱线的问题，适配纺织车间24小时连续作业的生产节奏，设备的行走定位精度控制在±0.5mm以内，可保证新纱辊安装后与设备传动轴的同轴度要求，减少纱辊运转时的径向跳动，降低纱线断线概率。
