薄板连续冲压成型模架结构设计

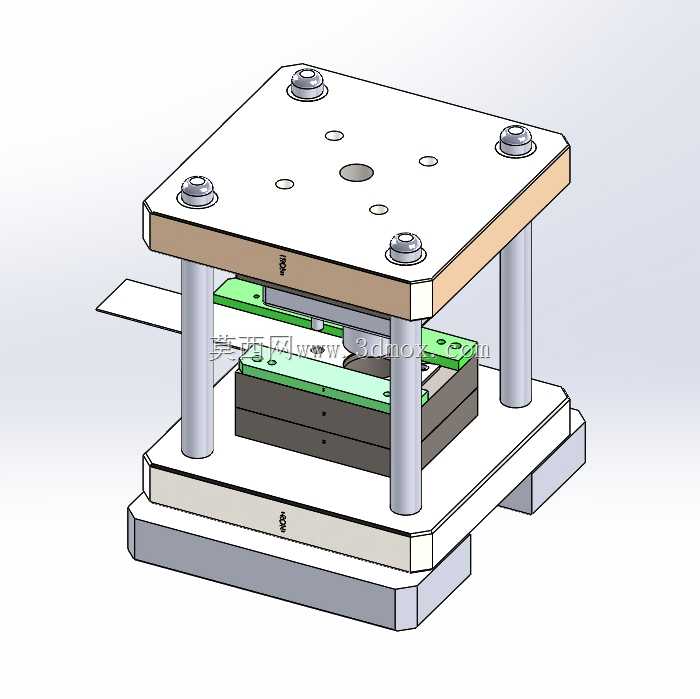

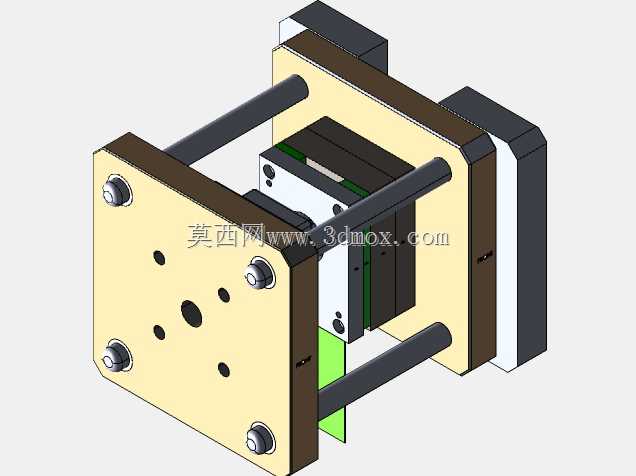

这套模架结构针对薄金属板材的连续冲压工序设计，适配中小吨位开式压力机的安装接口，日常应用于家电钣金外壳、电子五金结构件、小型汽配冲压件的批量生产场景，可完成条料的冲孔、落料、浅成型等连续冲压动作，替代单工序分散加工的低效模式。从结构布局来看，采用后侧导柱的模架导向形式，四根等直径导柱分别布置于模座四角区域，导柱与导套采用间隙配合精度等级，合模过程中可保证上下模的对中误差控制在微米级，避免冲裁过程中出现啃模、毛刺超差的问题。上模座通过模柄接口与压力机滑块连接，下模座通过T型槽螺栓固定在压力机工作台面，安装时需校准模架中心与压力机滑块行程中心的同轴度，同时保证下模落料孔与工作台排料孔对齐，避免冲压废料堆积在型腔内。设计阶段优先考虑了条料的送料定位逻辑，下模面设置的导料板可约束条料的送进方向，配合定距侧刃实现步距精准控制，操作人员无需额外测量即可完成连续送料，大幅降低单件加工的辅助时长。上下模的工作零件采用镶块式固定结构，当冲头、凹模刃口出现磨损后，可单独拆卸对应镶块进行修磨或更换，无需拆解整套模架，减少设备停机维护的时间成本。模架的闭合高度、开模行程均适配常规压力机的参数范围，安装边界可覆盖多数通用中小吨位压力机的工作台尺寸，无需额外制作过渡转接板即可完成装夹。合模时上模的卸料板先接触条料施加预压力，避免薄板材在冲裁过程中出现翘曲变形，冲裁完成后卸料板通过弹性元件的复位力将箍在冲头上的条料卸下，配合下模的抬料块将成型后的工序件抬离凹模面，方便送料机构将条料推送至下一工位。整套结构的受力路径经过优化，冲裁力通过模柄、上模座、导柱、下模座均匀传递至压力机工作台，避免局部应力集中导致模座变形，长期冲压作业下可保持稳定的导向精度与冲裁间隙一致性。
