老式手摇木工钻孔工具结构设计

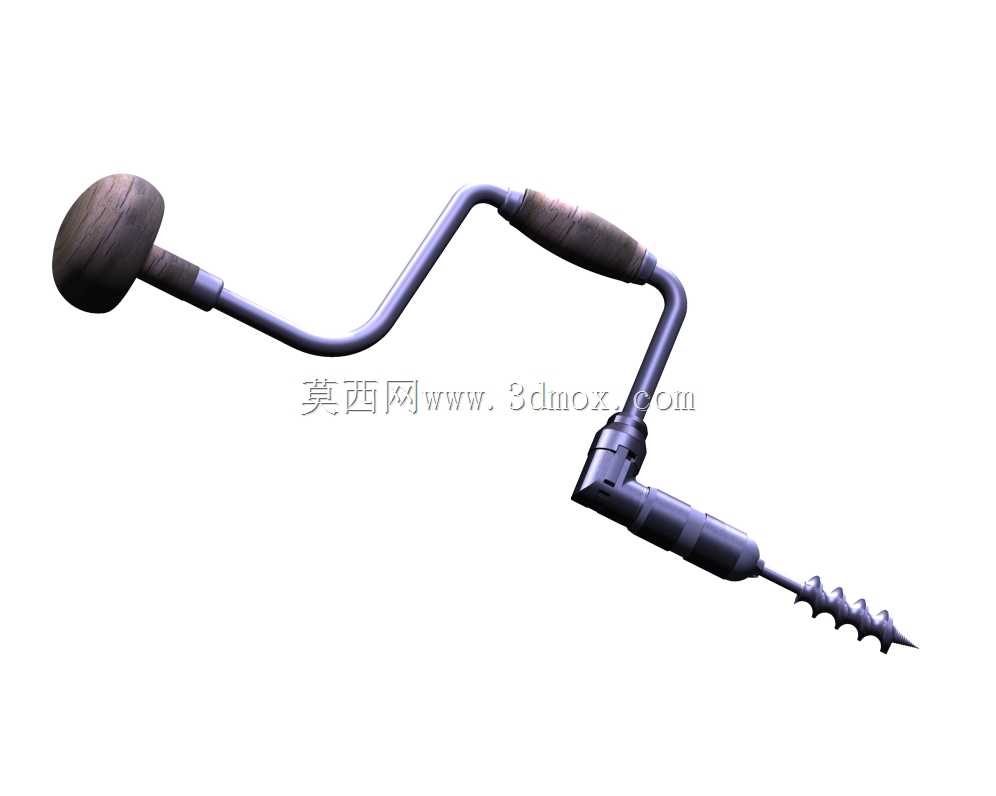

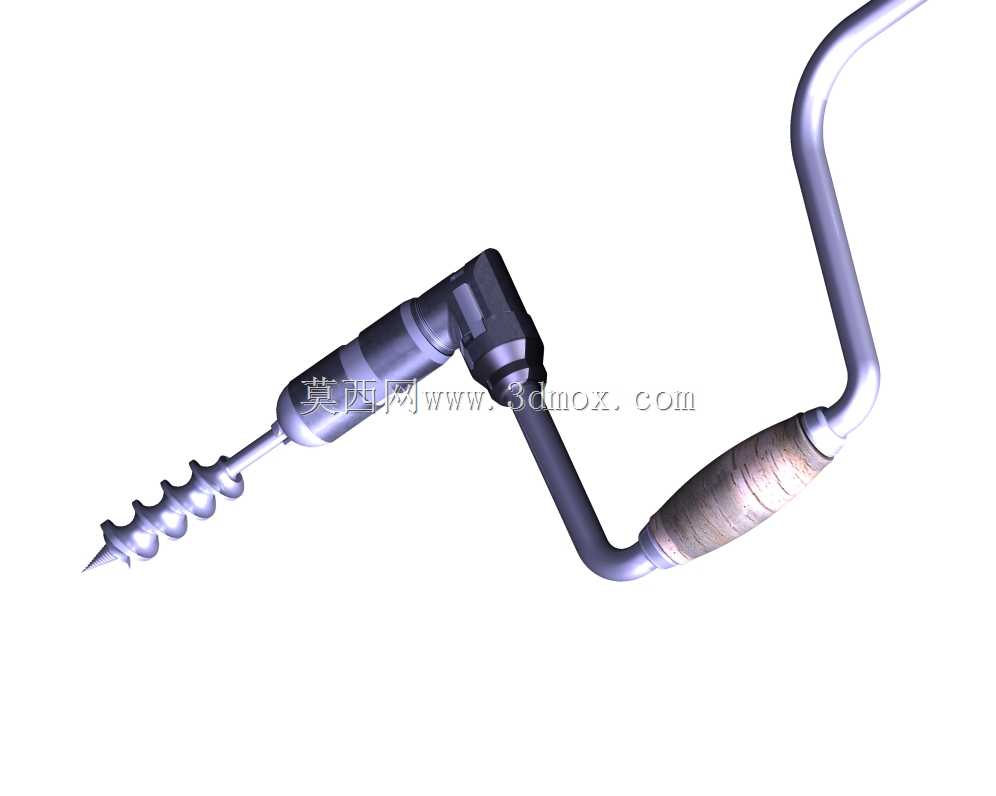

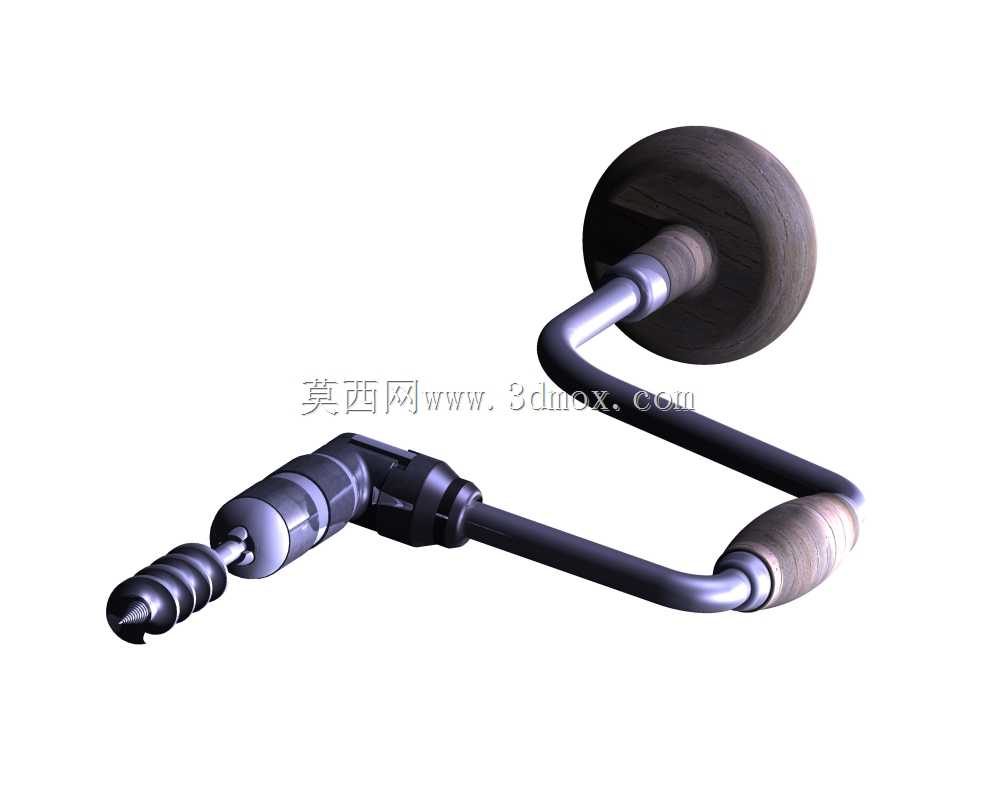

这类手动钻孔工具最早应用于无电力供应的木工作业场景，在野外木构件加工、传统家具榫卯制作、老式木船修造等场景中曾是核心钻孔作业器具，即便在电动工具普及的当下，部分精细木作修复、无供电区域的应急维修场景仍会用到同类结构的手动器具。从功能特性来看，该工具依靠曲柄摇杆结构将人手的圆周摇动力转化为钻夹头的旋转扭矩，前端带螺纹的钻尖可在木材表面预先定位，避免钻孔初始阶段的滑移偏移，夹头部位可适配不同直径的木工钻头，满足3mm到12mm区间的常见木材钻孔需求，摇臂末端的木质顶托可抵靠在作业人员胸肩部位，施加轴向进给力的同时抵消摇转过程中的反向力矩，握柄部位的木质衬套可降低长时间摇转的手部磨损，提升作业舒适度。设计思路上整体采用框架式弯臂结构，主受力臂为冷弯成型的碳素钢构件，弯折弧度经过受力校核，摇转过程中不会出现应力集中导致的臂体变形，钻夹头与摇臂的连接部位设置了推力轴承，可将摇转时的径向摩擦力降到最低，减少人力损耗，顶托部位采用硬质木材制作，接触面积设计为直径80mm左右的圆盘，可降低抵靠部位的压强，长时间作业不会产生明显的压痛感，握把处的木质套筒与金属臂之间留有微小转动间隙，摇转时握把可随人手姿态自适应转动，避免磨手。从安装边界与尺寸来看，该工具整体摇转半径控制在150mm左右，作业时所需的操作空间仅需半径200mm的半球形区域，无需额外固定安装，单人即可手持操作，整体重量控制在1.2kg左右，长时间手持作业不会产生过重的负重感，钻夹头的夹持行程覆盖常规木工钻头的柄径范围，无需额外转换接头即可直接装夹标准钻头，弯臂的弯折角度经过优化，摇转时手腕可保持自然姿态，不会出现别卡的情况，各连接部位的销轴均采用过盈配合装配，长期使用不会出现松旷晃动感，金属臂表面做了发黑防锈处理，可适应潮湿的木工作业环境，木质部件均做了浸油处理，可防止木材受潮变形开裂，延长工具的整体使用寿命。
