法兰式铰接吊耳连接支座结构

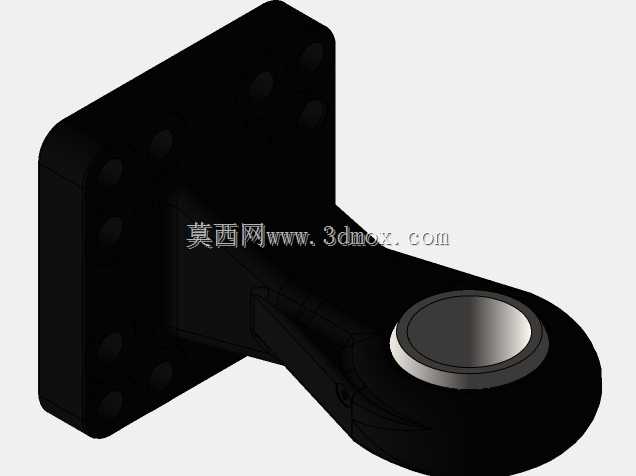

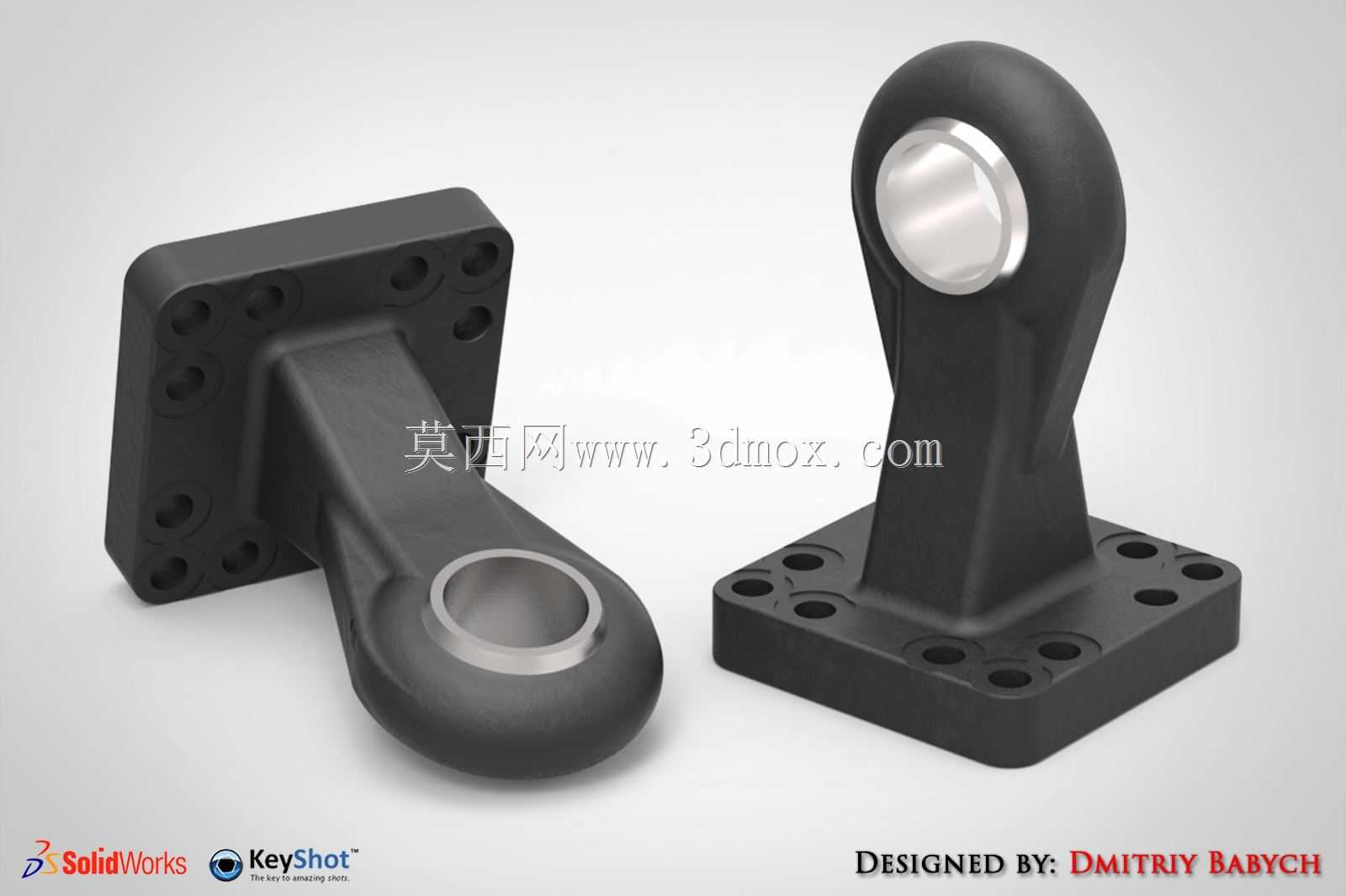

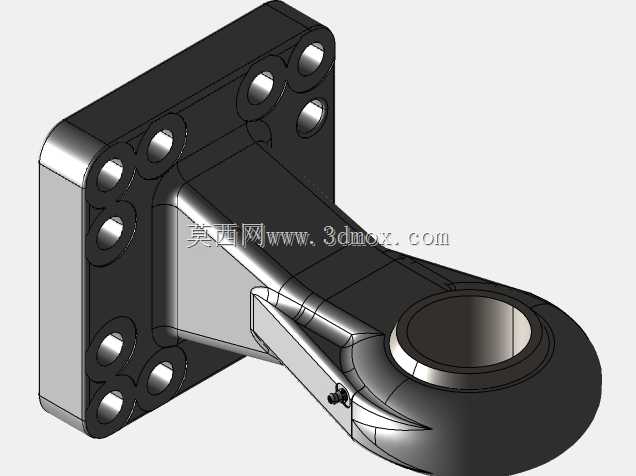

这类带法兰安装面的铰接吊耳支座，多应用在重载工程机械的铰接点位、液压执行元件的端部连接、工装夹具的活动铰接段，以及重型物流设备的牵引连接部位，核心作用是在两个存在相对摆角的构件之间传递拉压载荷，同时补偿安装或作业过程中产生的角度偏差，避免连接部位出现附加弯矩导致的应力集中。从结构设计来看，支座整体采用一体化铸造成型后做机加工的工艺路线，主体分为方形法兰安装底座与带铰接孔的耳体两部分，法兰底座上均匀分布多组螺栓安装孔，孔位排布采用对称等距设计，既可以适配不同规格的连接螺栓等级，也能保证安装后底座受力均匀，不会出现单侧偏载的情况。耳体部分从法兰底座向上做平滑过渡的变截面设计，靠近法兰底座的位置截面厚度更大，向铰接孔端逐步做圆弧收窄，既可以降低整体重量，也能让载荷传递路径更顺畅，避免截面突变带来的应力集中问题。铰接孔内镶嵌有耐磨衬套，衬套与孔位采用过盈配合安装，衬套内孔做高精度珩磨处理，表面粗糙度控制在合理区间，能有效降低铰接销轴转动时的磨损，延长部件的维护周期。安装边界方面，方形法兰底座的安装孔位中心距、整体厚度、耳体的铰接孔中心高、铰接孔内径都做了标准化适配，可直接匹配对应规格的铰接销轴与配套安装螺栓，不需要额外做二次加工即可完成装配。在实际选型使用时，需要根据作业场景的最大拉压载荷、铰接摆角范围、安装空间的尺寸限制来匹配对应规格的支座，安装时要保证法兰面与被连接件的安装面完全贴合，螺栓按照对角顺序逐步拧紧到规定扭矩，避免安装面出现间隙导致作业过程中产生冲击载荷。日常维护过程中，需要定期通过铰接端的注油孔向衬套部位加注润滑脂，减少衬套与销轴之间的干摩擦，同时定期检查法兰螺栓的预紧力、衬套的磨损量，当衬套磨损量超过允许阈值时及时更换，避免出现铰接间隙过大导致的作业精度下降甚至连接失效的问题。这类铰接支座的结构设计充分考虑了重载场景下的受力特性，所有过渡位置都采用大圆弧过渡，没有尖锐的棱角，既可以降低铸造过程中的应力集中风险，也能减少作业过程中磕碰带来的损伤。
