带输出法兰低齿隙行星齿轮箱结构

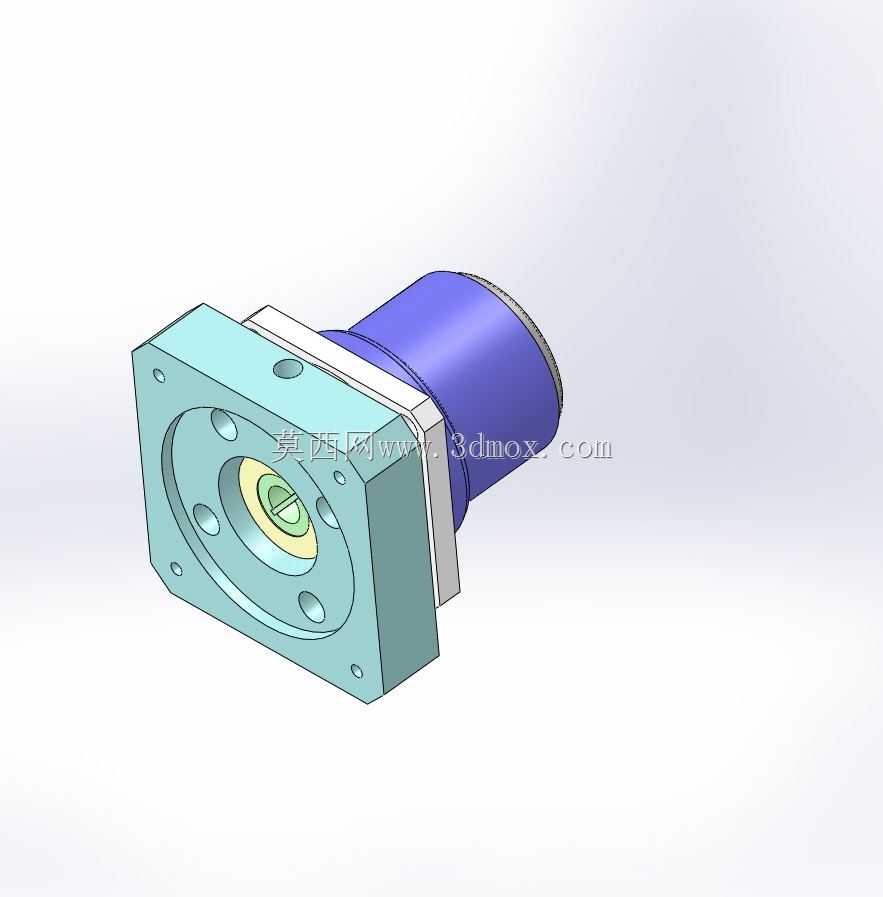

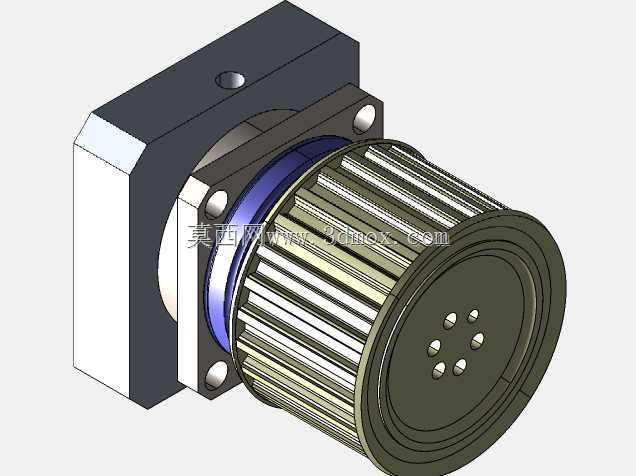

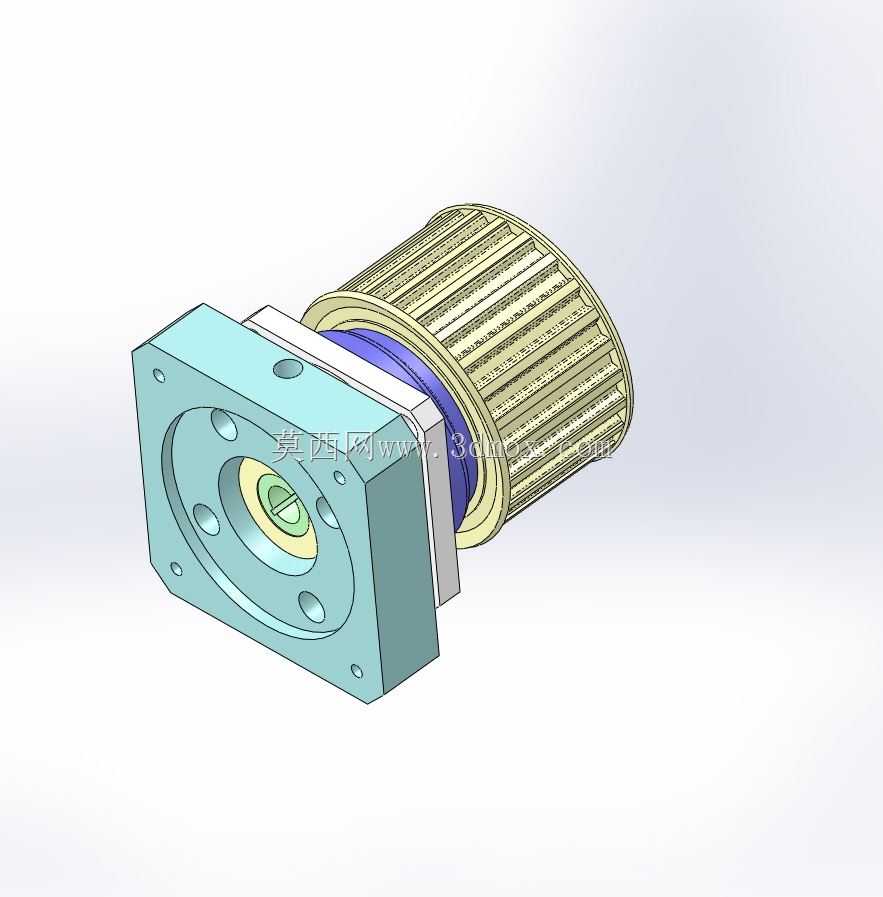

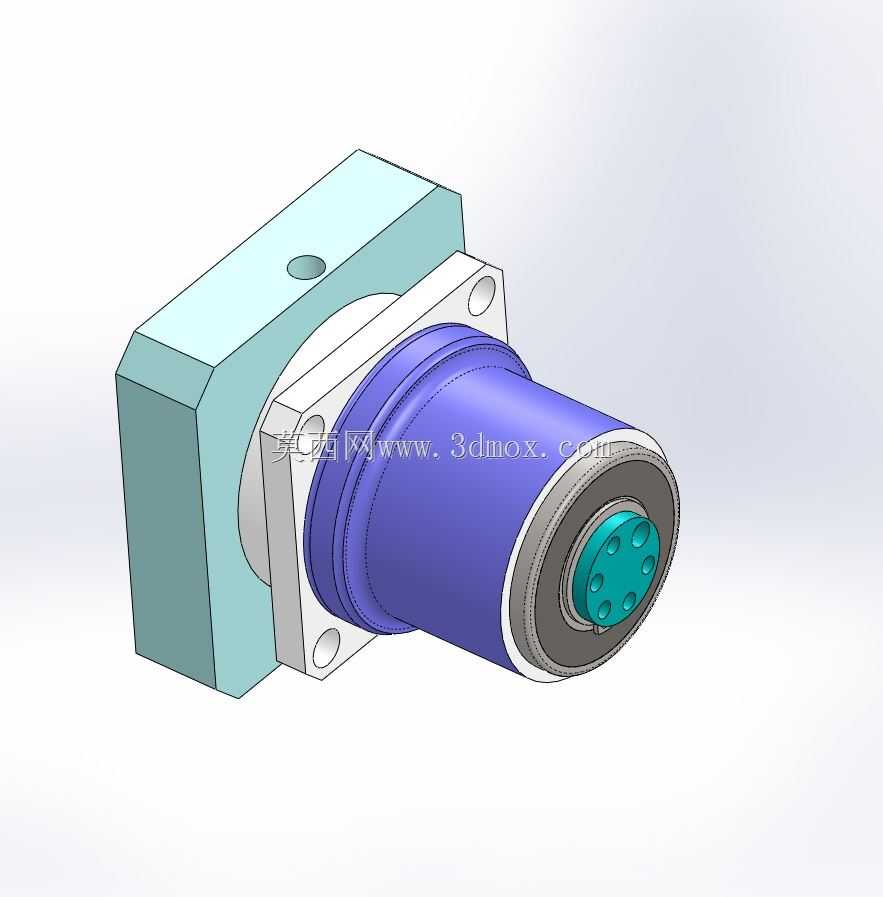

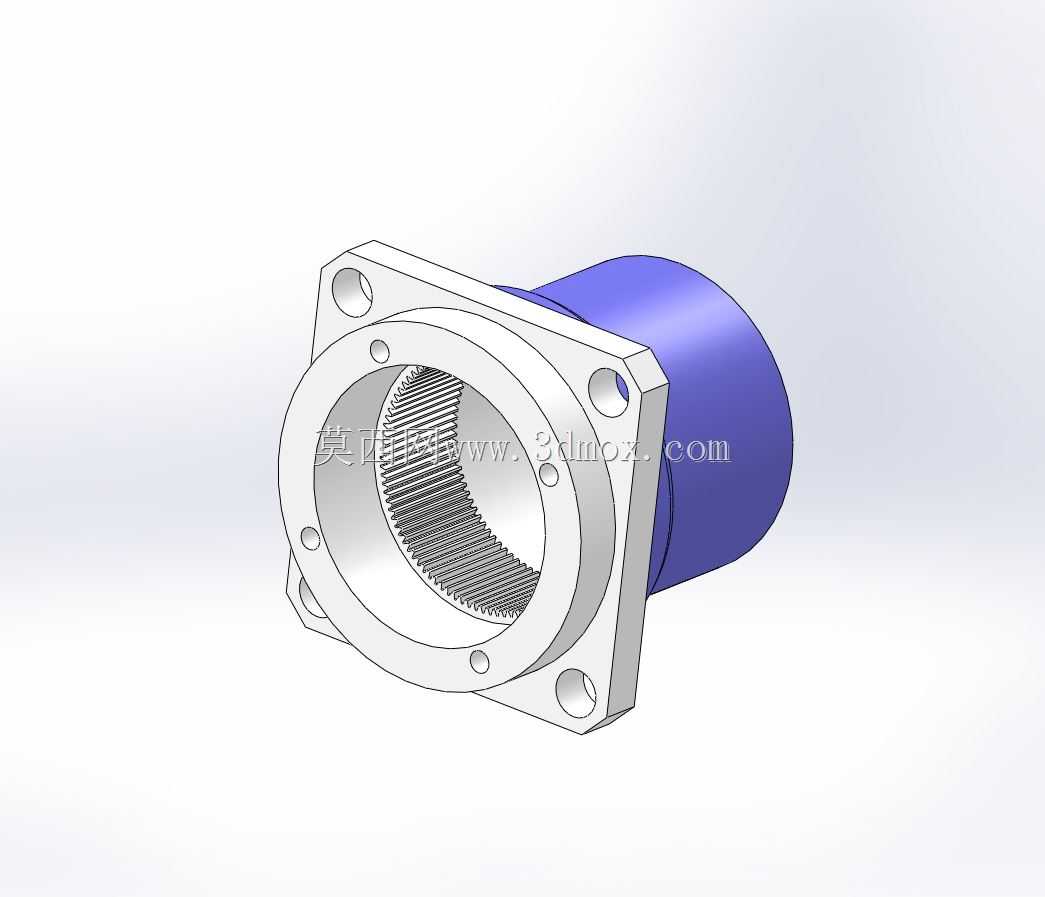

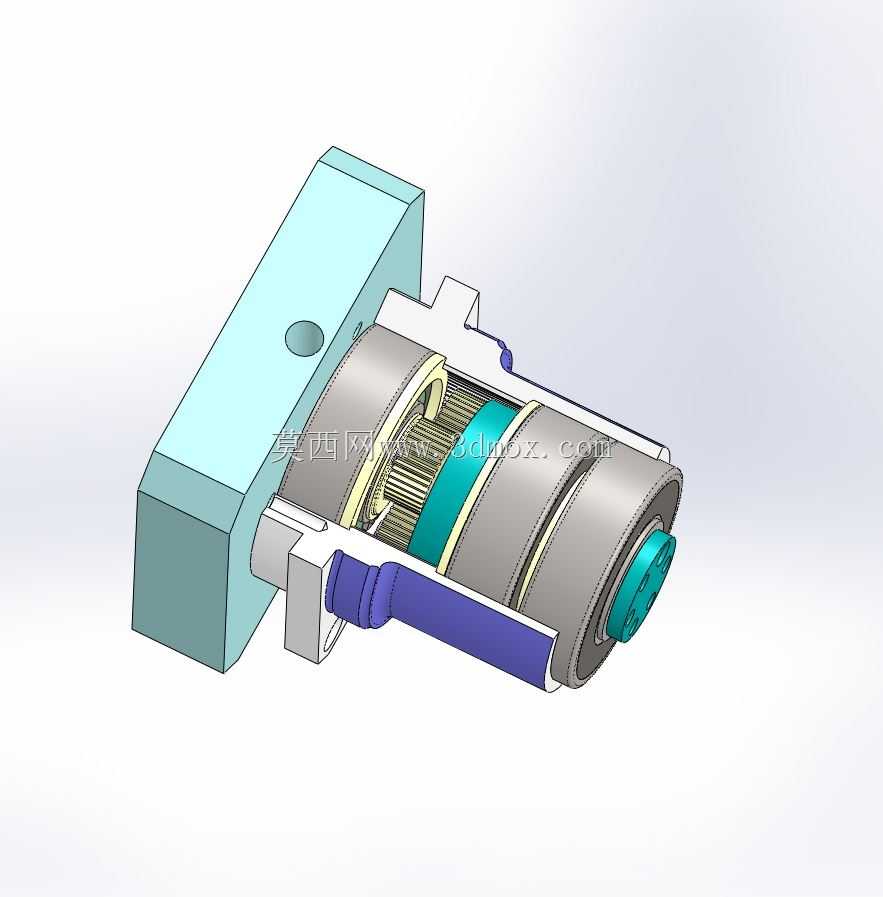

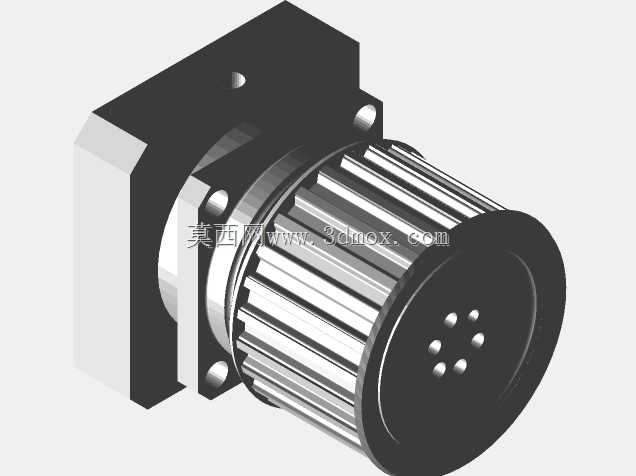

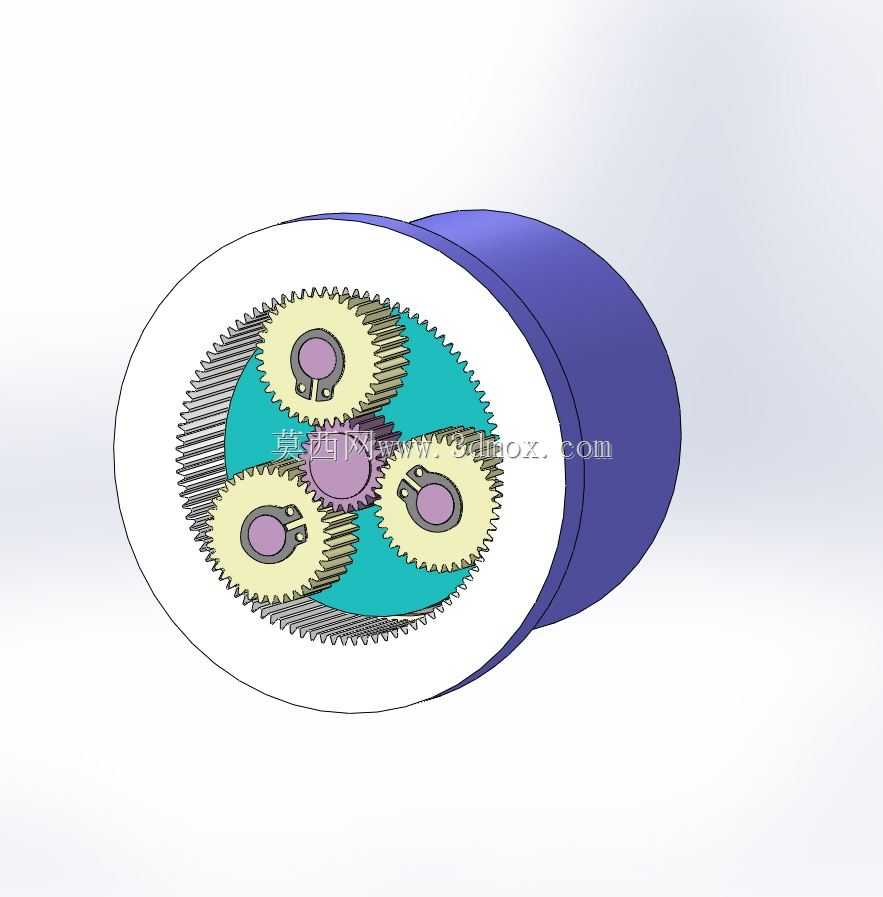

这款带输出法兰的低齿隙行星齿轮箱，在精密传动场景中有着不可替代的应用价值，常见于伺服传动配套、工业机器人关节驱动、高精度数控机床进给轴、自动化检测设备的动力传输环节，这类场景对传动回差、输出同轴度、安装定位精度都有严苛要求，普通定轴齿轮减速机构很难同时满足小体积、大减速比、低回差的多重需求。从结构设计逻辑来看，该行星齿轮箱采用法兰式输出端设计，安装面为方形带安装孔的法兰结构，安装孔位围绕输出轴中心呈圆周对称分布，能直接与负载端的安装面贴合定位，无需额外加装转接支座，大幅缩减动力传输链路的安装空间，同时保证输出端与负载的同轴度，避免偏心带来的传动振动与齿面偏磨。传动比设置为5，属于单级行星减速结构，相比多级行星结构，单级结构的传动链更短，回差控制难度更低，传动效率也更高，适合输入端转速较高、需要适度降速提升输出扭矩的场景，输入端采用筒状壳体衔接动力源，可直接适配标准伺服电机或步进电机的输出轴安装，输入轴与太阳轮采用同轴集成设计，减少传动连接环节的间隙累积。齿隙控制是这款齿轮箱的核心设计要点，低齿隙特性意味着行星轮与太阳轮、内齿圈的啮合侧隙被控制在极小范围内，在正反转切换的传动场景中，能大幅降低回程误差，保证负载端的定位精度，避免传动滞后带来的控制偏差，比如在点胶设备、视觉检测位移平台这类需要频繁正反转、精准定位的设备中，低齿隙行星箱能有效提升设备的重复定位精度。从安装边界来看，方形输出法兰的边长、安装孔的中心距、输出轴的轴径与伸出长度都经过标准化适配，能匹配行业内通用的负载安装尺寸，壳体采用阶梯式结构，靠近输出法兰的部分为方形安装座，向后过渡为圆柱形筒身，整体结构紧凑，径向尺寸远小于同功率的定轴齿轮减速器，能在狭小的设备安装空间内完成布置。内部行星轮采用均匀分布的布置方式，通常为3到4个行星轮围绕太阳轮啮合，这种多行星轮均分载荷的设计，能让传动扭矩被多个齿面共同承担，在相同体积下能传递更大的输出扭矩，同时让传动过程更平稳，降低齿轮啮合产生的振动与噪声。内齿圈与壳体采用一体化设计，减少装配环节的累积误差，同时提升壳体的整体刚性，避免大扭矩输出时壳体产生形变影响啮合精度。输出端的法兰面加工有定位止口，与负载安装时能通过止口实现快速同轴定位，降低现场安装的调试难度，也能避免长期运行后连接螺栓受径向剪切力出现松动断裂的问题。
