CM075F系列斜齿轮一体化电机减速装置

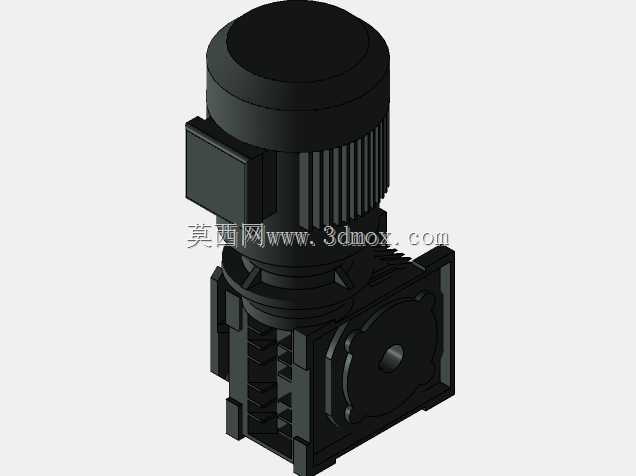

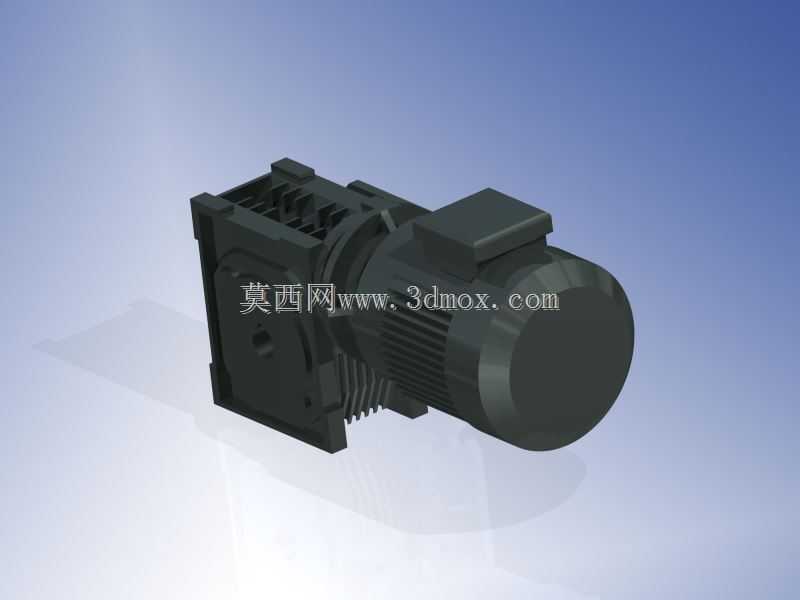

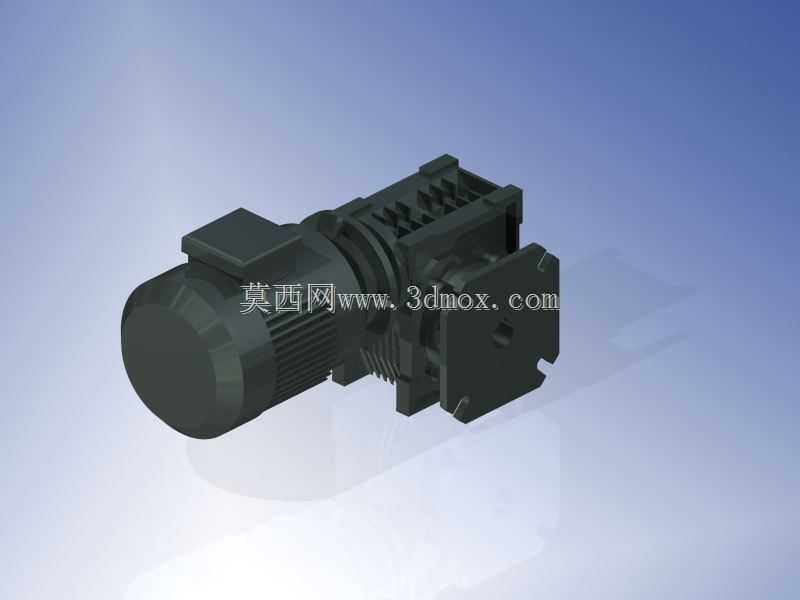

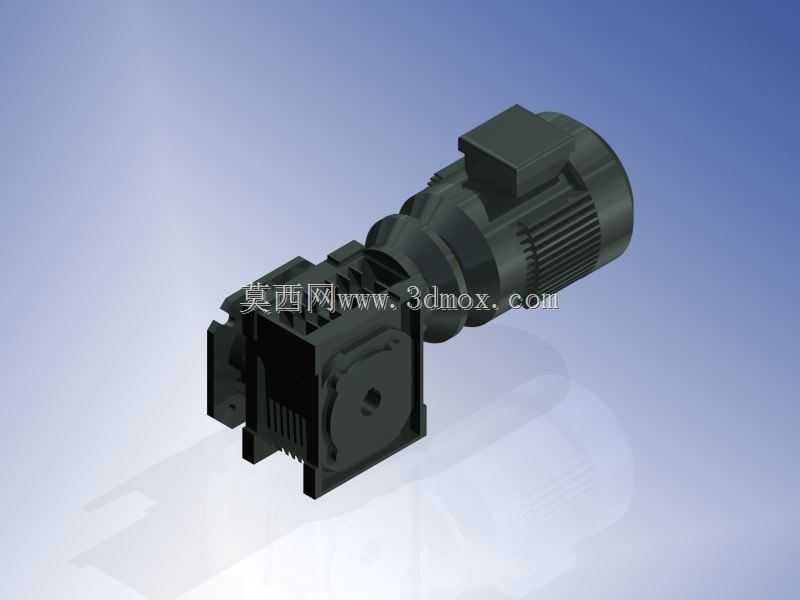

在轻工包装、自动化输送、小型物料加工这类对安装空间有严格限制的产线场景里，这类集成电机的减速装置是动力单元的核心选型之一，区别于分体式电机与减速器的拼接结构，一体化的设计从根源上消除了电机轴与减速器输入轴的对中误差，能大幅降低长期运行过程中联轴器磨损、轴系跳动带来的故障概率。从结构设计逻辑来看，该装置采用电机与减速箱体直连的布局，电机端的散热筋沿壳体轴向排布，能在设备持续运行时通过空气对流带走绕组产生的热量，避免高温导致的绝缘老化问题，适配长时间连续运转的工位需求。减速箱体部分采用方形法兰安装面，四周预留的安装孔位可直接对接设备的安装基板，不需要额外加工过渡转接板，安装时仅需保证法兰面与安装面的平面度公差在0.1mm以内，即可保证输出轴的同轴度符合运行要求。传动结构上采用斜齿轮啮合方案，相比直齿轮传动，斜齿轮的重合度更高，传动过程中齿面受力是逐步加载卸载的，运行噪音更低，承载能力也更强，能适配频繁正反转的工况，不会出现直齿轮传动常见的冲击异响问题。输出端采用空心轴配合键槽的连接方式，可直接套在设备的负载轴上，也可根据需求加装实心输出轴转接件，适配不同的负载连接形式。从安装边界来看，电机部分的外径与减速箱体的边长尺寸做了匹配优化，整体横向占用空间比分体式结构缩减30%左右，在空间局促的小型设备内部也能完成布置，接线盒位于电机壳体的侧上方，布线时可根据现场走线方向调整接线口朝向，避免线缆与周边部件产生干涉。在实际选型应用中，这类减速装置常配套在小型皮带输送机、自动上料机构、包装线的送膜工位上，能将电机的高转速低扭矩输出转化为低转速大扭矩的动力输出，匹配不同工位的运行速度与负载需求，设计时预留的注油孔与油位观察窗，也方便后期维护时更换齿轮润滑油，不需要完全拆解箱体即可完成保养操作，能有效降低设备的全生命周期维护成本。
