对射式激光检测传感组件结构设计

这套对射式激光检测组件，常被集成在自动化产线的工件到位检测工位、立体仓库的货位占位识别单元、AGV小车的路径避障模块中，作为非接触式检测的核心感知部件，不需要和被测物件产生机械接触，就能完成有无判断、位置校准、距离测算的功能，相比传统接触式行程开关，不会对被测工件表面产生刮擦损伤，响应速度也能满足高速产线的节拍要求。

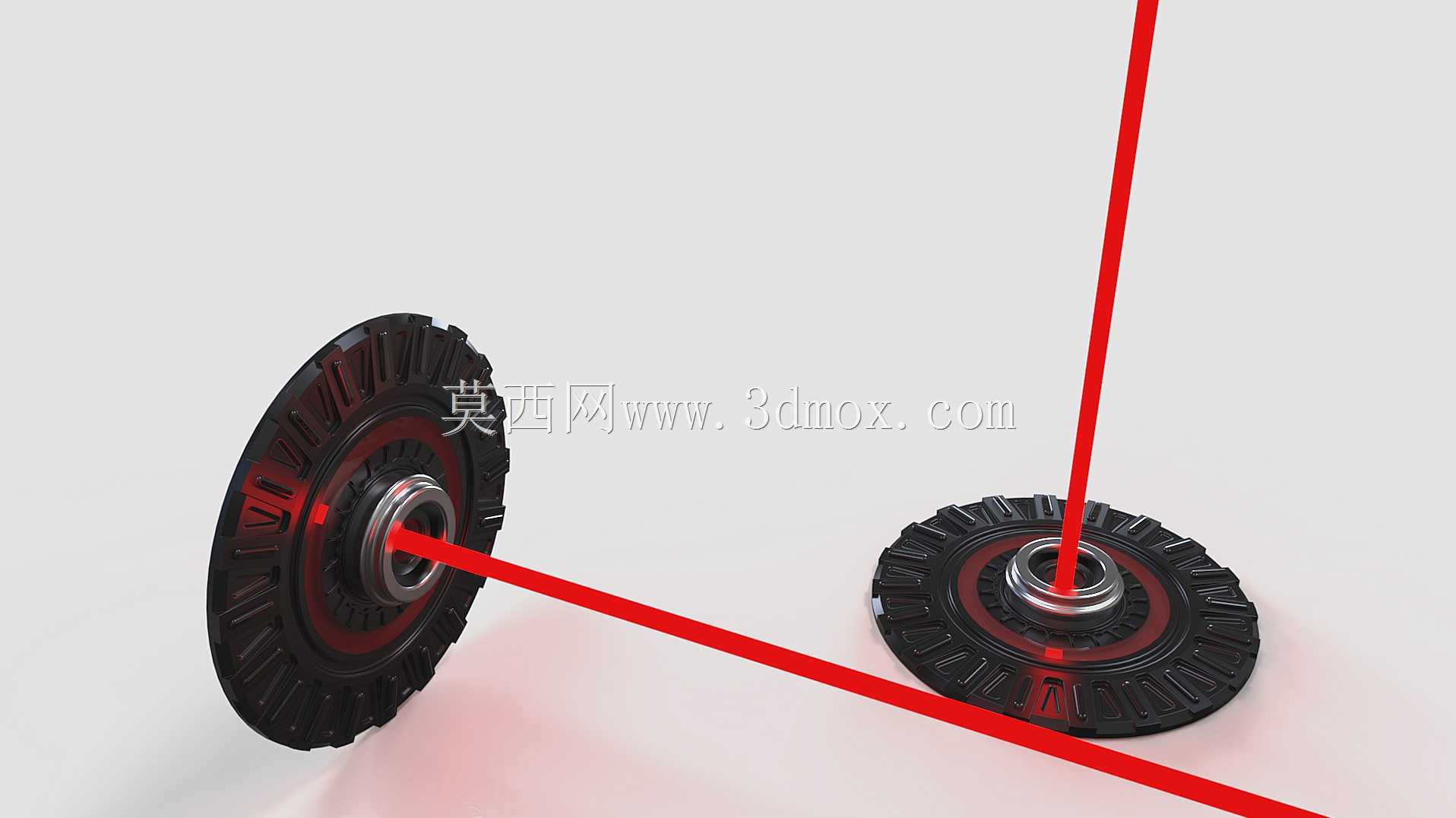

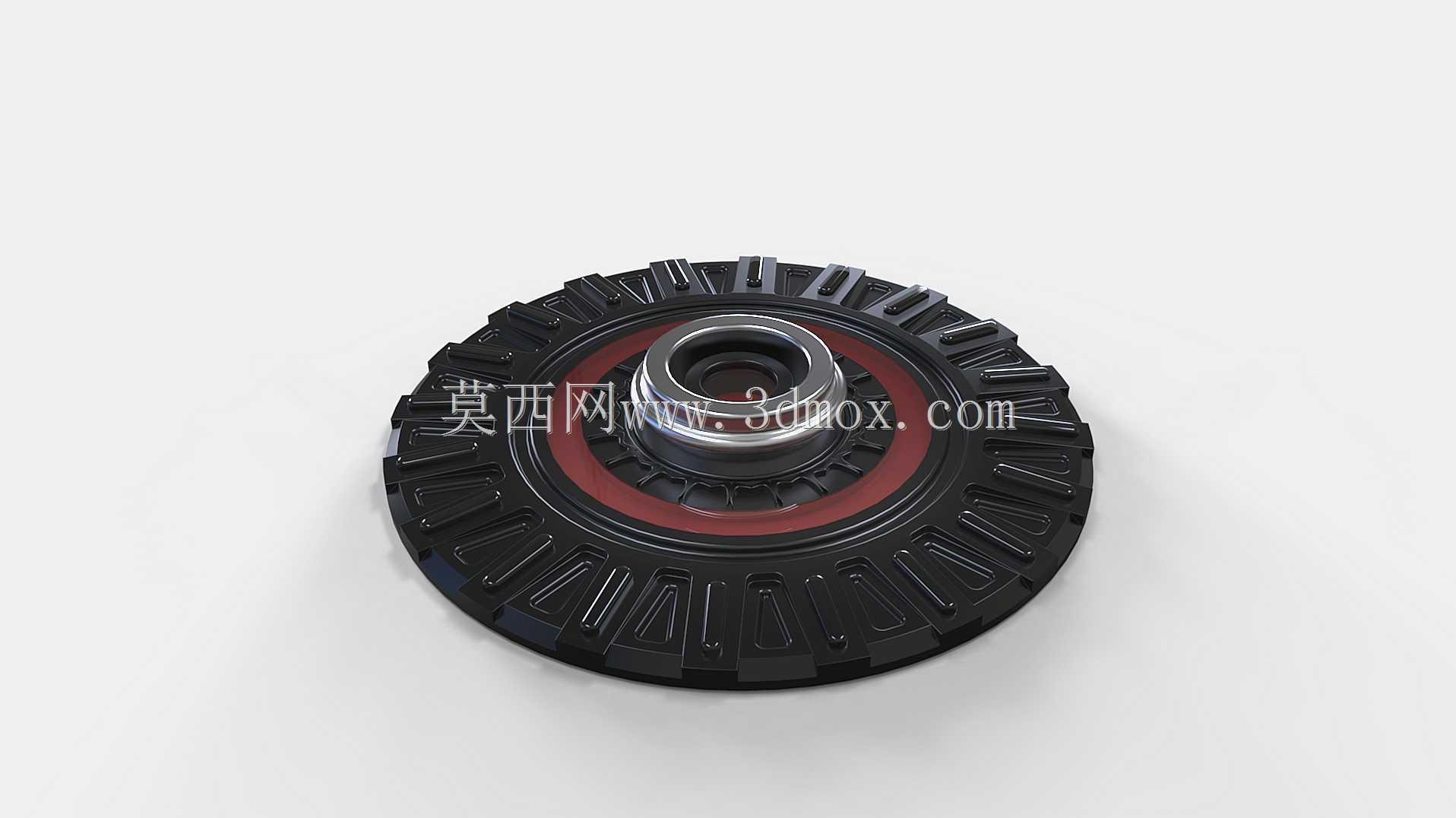

从结构设计逻辑来看，整套组件分为发射端与接收端两个对称布置的盘状单元，两个单元的外壳安装基准面做了同轴度公差约束，安装时只要保证两个盘面的中心孔处于同一轴线上，就能让发射端射出的红色激光束精准落入接收端的感应区域，不需要反复微调光路角度。外壳外圈做了周向均匀分布的防滑齿槽结构，一方面是在手动旋紧安装螺母时增加摩擦力，避免拧紧过程中出现打滑，另一方面齿槽形成的凹凸结构也能提升外壳的散热面积，长时间连续工作时能把内部激光发射管、信号处理电路板产生的热量快速散出，降低温漂对检测精度的影响。

安装边界方面，盘状外壳的外径适配工业常用的M18传感器安装支架，中心的通孔既作为激光束的出射/入射通道，也可以穿入固定螺栓实现端面压紧式安装，安装时需要预留的径向空间不超过外壳外径3mm，轴向安装深度可以根据现场的安装板厚度调整配套的锁紧螺母位置，适配1mm到8mm厚度的安装板材。组件的中心轴套部分采用金属嵌件设计，和塑料外壳注塑为一体，避免长期拧紧固定螺栓时出现塑料螺纹滑牙的问题，同时金属嵌件的内孔做了倒角处理，激光透镜安装时可以顺着倒角滑入定位槽，不会刮伤透镜表面的增透镀膜。

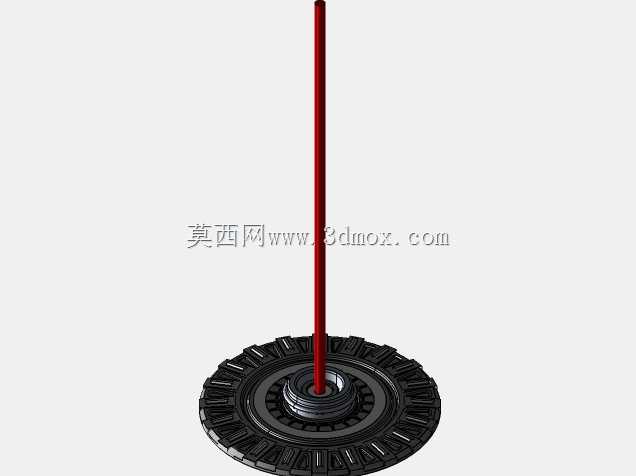

功能特性上，发射端的激光模组做了恒流驱动电路的结构预留，模型里的激光束路径做了可视化示意，方便结构工程师在做整机布局时提前预判光路是否会被其他结构件遮挡，接收端的感应面做了内凹设计，能减少环境杂散光对信号接收的干扰，两个单元的尾部都预留了线缆出线的槽位，适配侧出、后出两种线缆走线方式，满足不同安装空间的布线需求。在做产线布局设计时，这套组件的检测距离可以根据发射功率调整，模型里的两个单元间距可以根据实际工位的检测宽度灵活调整安装位置，不需要额外修改安装接口尺寸，能快速适配不同宽度的输送线检测需求。
