100立方处理量超滤水处理装置结构

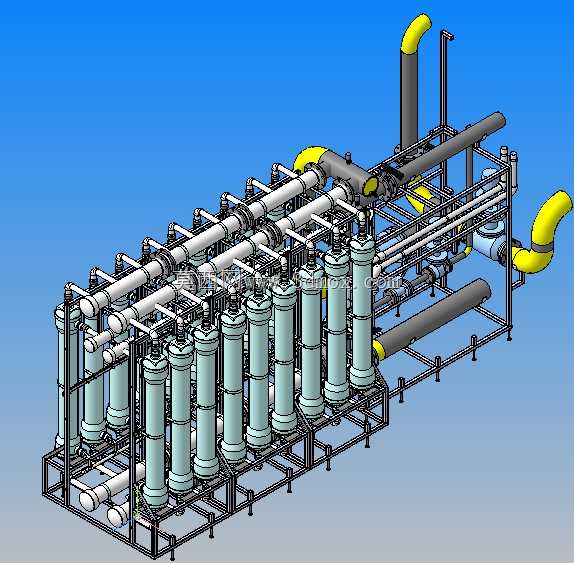

这套超滤水处理装置采用撬装集成式设计，核心处理单元为多支立式超滤膜柱，按双排规整排布在型钢焊接的公共底座上，单套装置额定处理规模可达每小时100立方米，主要应用于市政供水深度净化、工业循环水回用、中水深度处理、食品加工料液提纯等场景，可有效截留水体中的悬浮物、胶体、细菌、大分子有机物等杂质，产出符合回用或生产标准的净化水。从结构设计逻辑来看，设计阶段优先考虑了现场安装的便捷性，所有膜柱、管路、阀门、进出水汇管均集成在同一撬装底座上，现场仅需对接总进水、总出水、反洗排水三个接口即可完成安装，大幅缩减现场施工的周期与工作量。膜柱采用立式安装布局，既可以保证膜丝在运行过程中保持舒展状态，减少膜丝弯折损伤的概率，也能让反洗过程中截留的污染物顺着水流方向顺利排出，降低膜柱污堵的风险。管路系统采用分级汇流设计，每支膜柱的产水支管接入顶部的产水汇管，进水端通过底部的进水分配管均匀配水，保证各膜柱的进水流量、压力偏差控制在工程允许范围内，避免单支膜柱因负荷过高出现提前污堵的情况。装置上集成了完整的工艺管路，包含进水主管、产水主管、反洗进水管、浓水排放管，配套设置了对应的阀门与连接法兰，同时预留了仪表安装接口，可根据实际项目需求加装压力变送器、流量传感器、浊度仪等在线监测元件，实现运行状态的实时监控。撬装底座采用型钢焊接框架结构，底部设置了统一的安装支脚，支脚预留了地脚螺栓安装孔，可直接固定在混凝土设备基础上，整体外形尺寸经过优化，在保证膜柱装填数量满足处理量要求的前提下，压缩了整体占地空间，适配多数中小型水处理站的厂房安装边界。设计过程中充分考虑了日常运维的操作空间，膜柱之间预留了足够的检修间距，操作人员可顺利完成膜柱的拆卸、更换、清洗等操作，管路的法兰连接位置也预留了扳手操作空间，降低后期维护的操作难度。进出水主管道采用大口径弯头过渡，减少管路局部阻力损失，降低配套供水泵的扬程损耗，提升整套装置的运行能效。
