适配3M面罩的大流量呼吸过滤转接装置

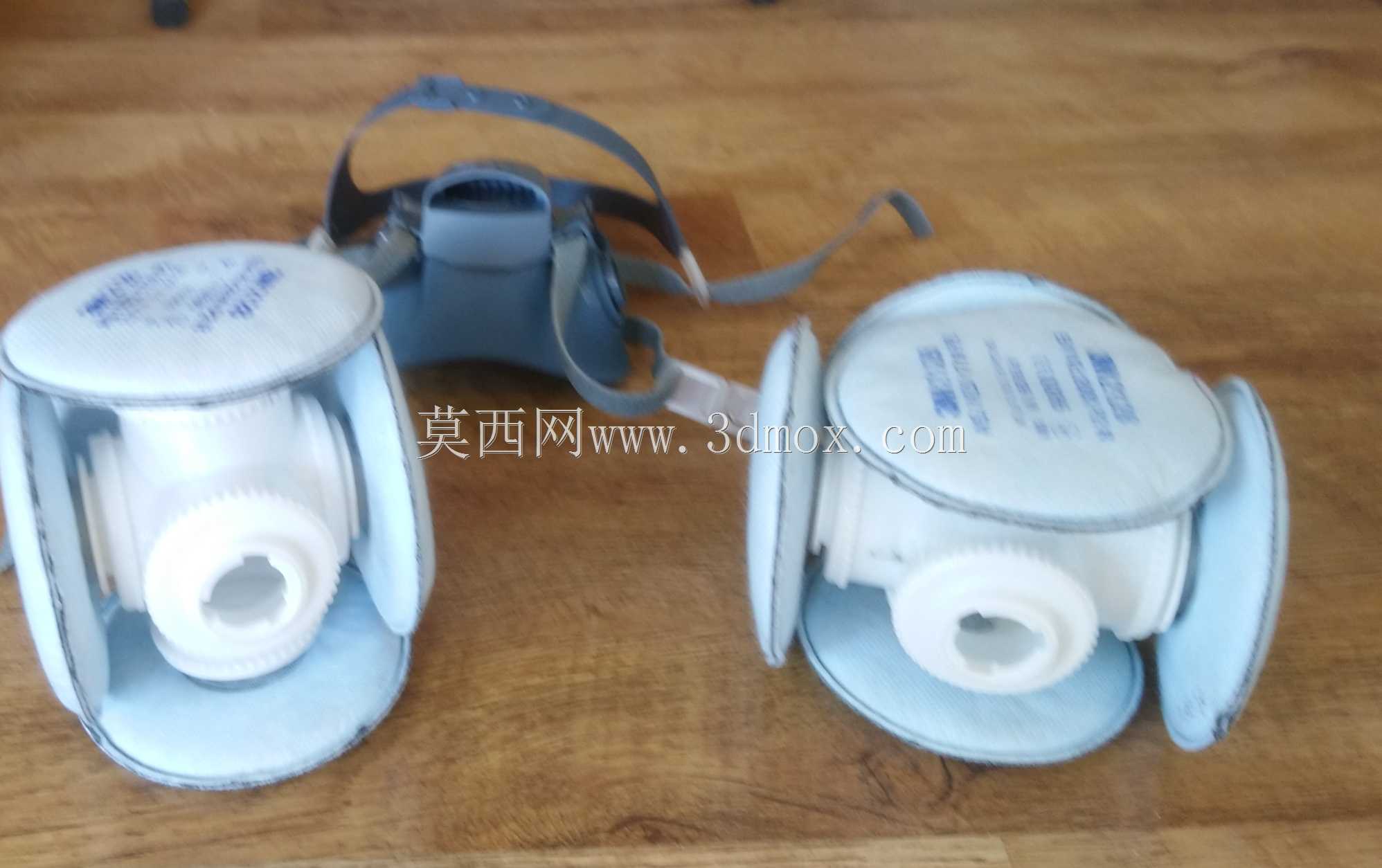

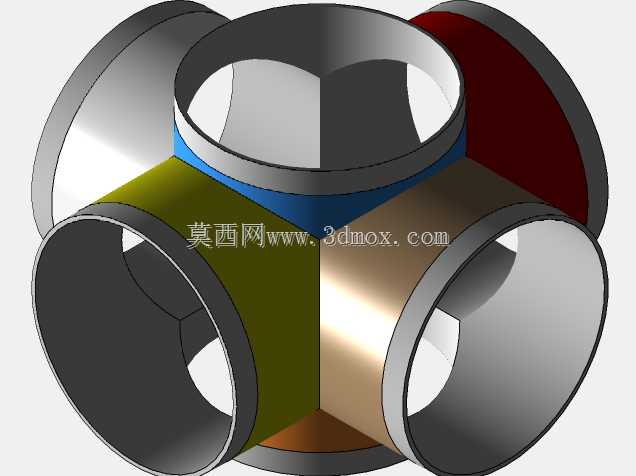

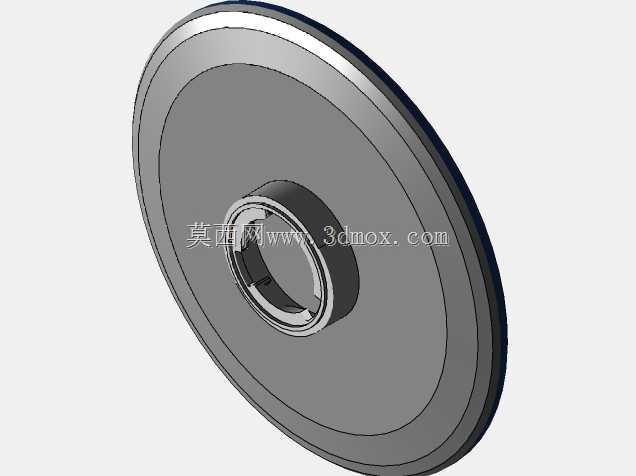

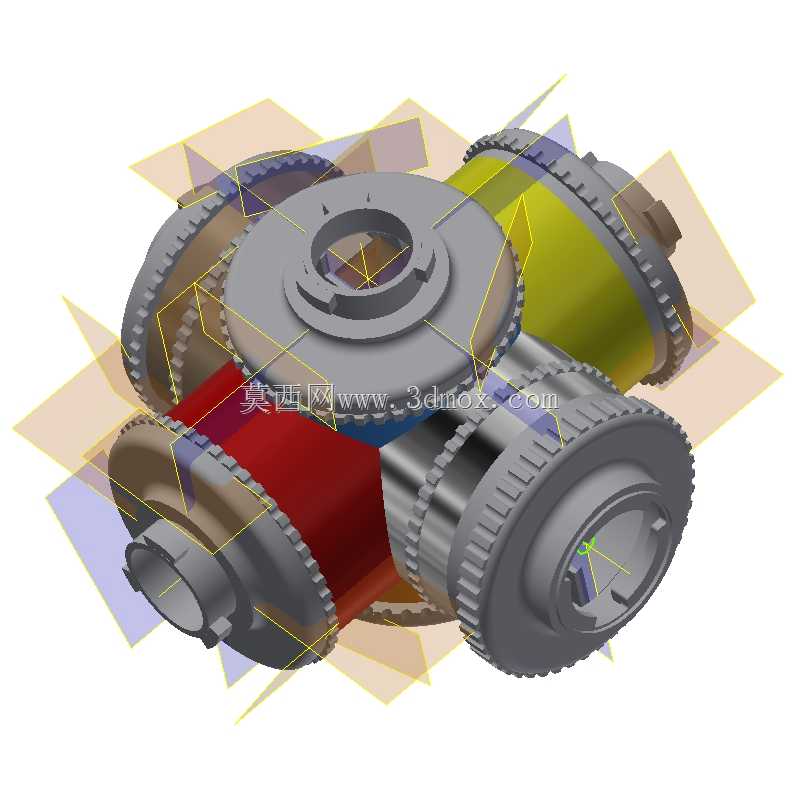

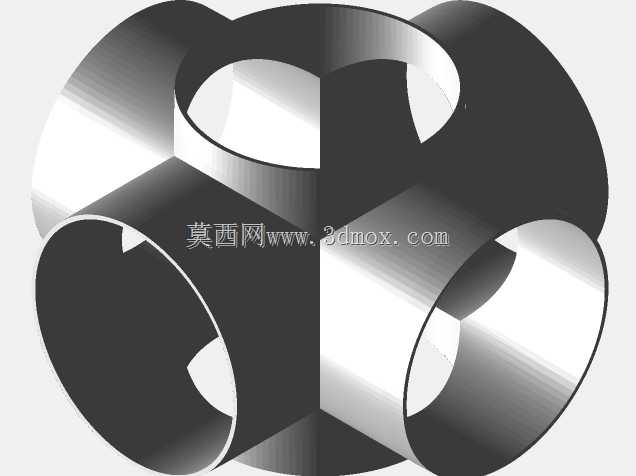

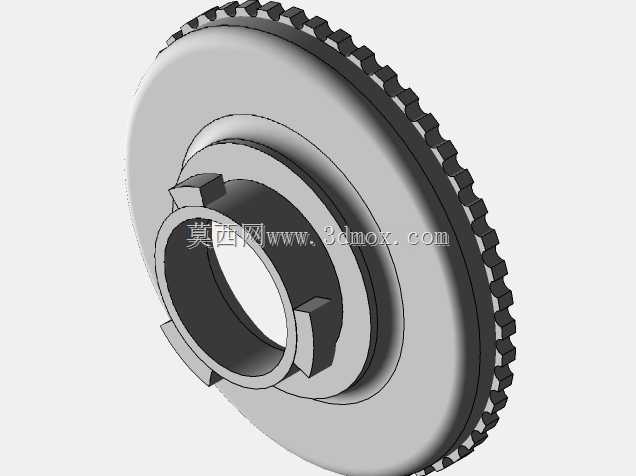

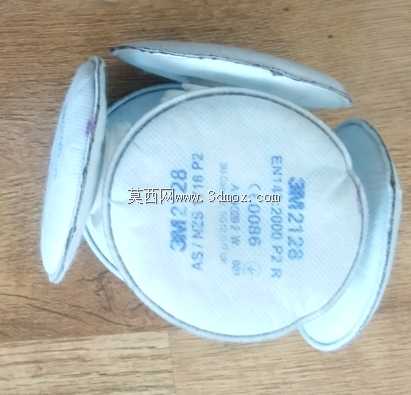

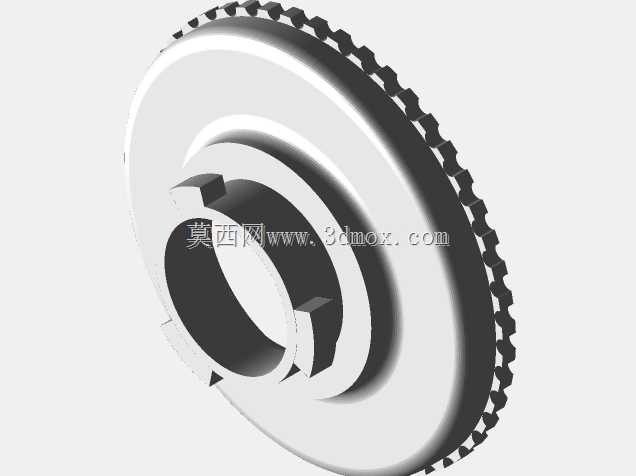

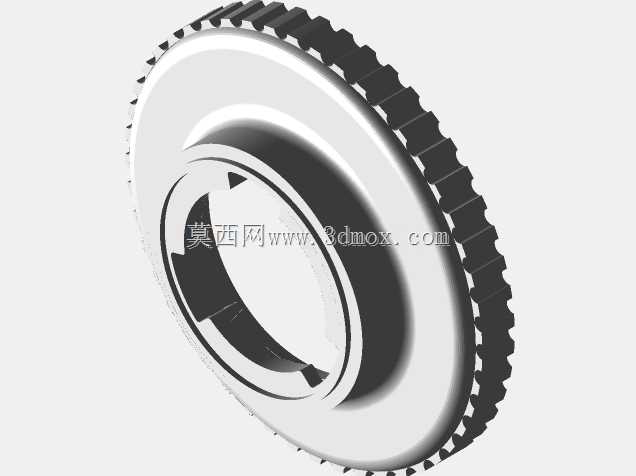

这套转接过滤组件主要面向高负荷呼吸防护场景设计，解决常规面罩过滤面积不足、呼吸阻力偏大的实际使用痛点，适配3M 6000系列面罩的双端口结构，可同时接驳五只3M盘式过滤元件，将有效过滤接触面积提升至常规配置的五倍水平，大幅降低吸气呼气过程中的气流阻力，提升长时间佩戴的呼吸顺畅度。从实际使用场景来看，常规单滤盒或双滤盒配置在高强度体力作业、长时间户外行进甚至佩戴面罩开展体能活动时，往往会因为通气量不足导致呼吸憋闷，这套转接结构通过扩展过滤元件的接驳数量，在不改变原有面罩佩戴贴合度的前提下，有效提升了单位时间内的空气流通量，此前在长距离越野地形的行进测试中，该结构能够支撑半马强度的持续呼吸需求，未出现明显的供气不足问题。结构设计上，整套组件采用轻量化思路搭建，整体成型结构重量控制在120克左右，不会给面罩佩戴增加过多头部负重，若采用塑料成型工艺制作，可在表面涂覆压环环氧树脂层，减少过滤元件接驳位置的颗粒脱落风险，也可直接采用6路PVC管接头作为转接基础结构，相比3D打印的一体化结构，PVC接头方案的结构强度更高、重量更易控制。安装边界方面，整套组件默认配置包含一个内螺纹转接件与五个外螺纹转接件，安装时需搭配硅胶垫圈保证接驳位置的气密性，硅胶垫圈可直接选用原厂配套规格，也可采用2mm厚的Shore 30 FDA级硅胶板通过打孔机自行裁切制作，能够满足不同使用场景下的密封需求。转接件的螺纹规格完全匹配3M 6000系列面罩的原厂端口尺寸，无需对面罩本体做任何改装即可直接安装，五只过滤元件呈圆周分布在面罩端口外侧，不会遮挡佩戴者的下方视野，也不会和头部佩戴的其他防护装备产生结构干涉，过滤元件的安装间距经过优化，相邻滤盘之间留有足够的气流流通间隙，避免多滤盘密集布置导致的有效过滤面积折损。日常使用中，该转接结构可根据作业环境的粉尘浓度、有毒有害气体类型灵活更换对应型号的3M盘式过滤元件，无需更换整套转接装置，使用成本更低，适配场景更广，无论是高粉尘的矿山作业、喷涂作业场景，还是长时间户外防疫值守、体能训练场景，都能通过扩展过滤面积的方式降低呼吸负荷，提升佩戴舒适度。
