汽车与自行车通用锥形空气过滤装置

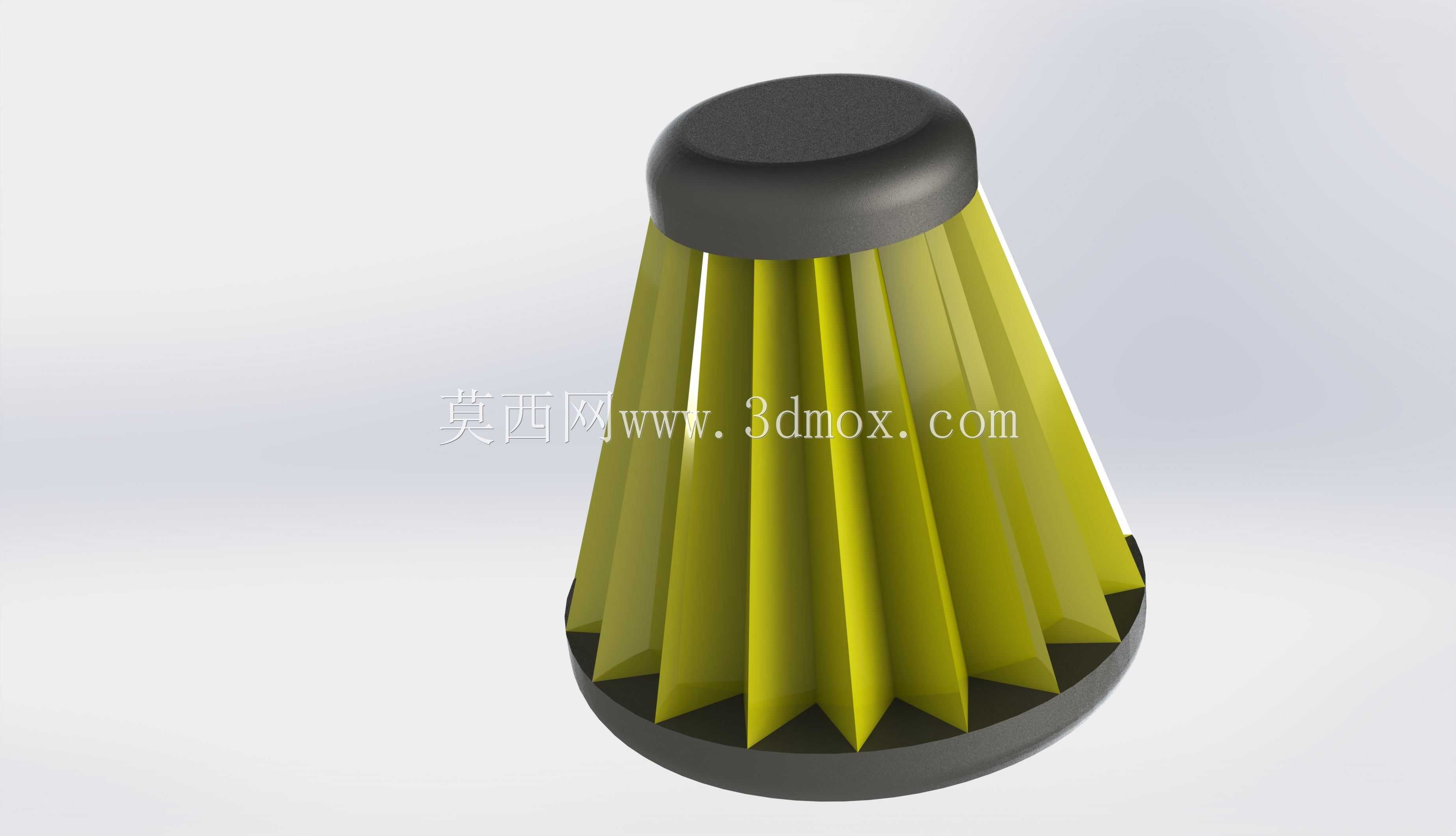

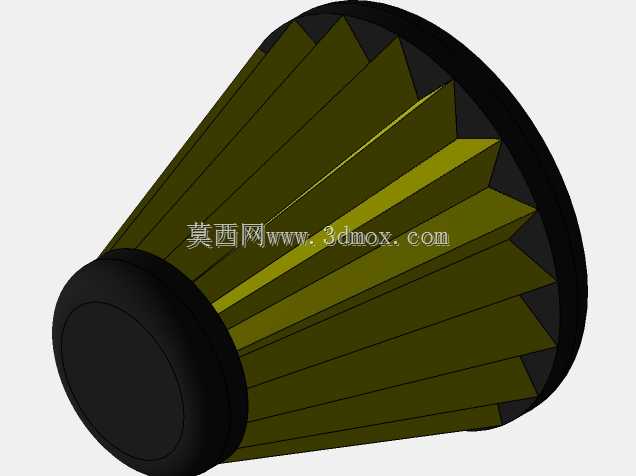

这类锥形空气过滤装置，主要适配小排量内燃机进气系统，在民用代步汽车、改装自行车的动力进气场景中都有实际应用，核心作用是拦截进气气流中的悬浮粉尘、砂砾、絮状杂物，避免硬质颗粒进入气缸壁与活塞配合间隙，防止运动副出现异常磨粒磨损，延长动力单元的大修周期。从结构设计逻辑来看，采用锥台形态的布局并非单纯为了视觉辨识度，核心是在有限的安装空间内最大化有效过滤面积：同等安装端面直径下，锥面展开的过滤材料面积比平面滤芯高出40%以上，同时褶皱式的滤材排布，能让气流沿锥面周向均匀穿过滤层，避免局部滤材过早积尘堵塞，延长单次维护的使用周期。上下端的硬质密封端盖采用耐油橡胶材质，安装时直接卡入进气道的对接卡槽，不需要额外打胶密封，靠端盖的过盈配合就能实现端面密封，避免未经过滤的空气从装配缝隙短路进入进气歧管。实际选型时需要注意安装边界：上端盖直径要匹配进气喉管的卡箍尺寸，下端盖直径不能超过发动机舱或自行车动力改装位的预留安装空间，锥面的轴向长度要避开周边的线束、管路干涉，尤其是汽车机舱内布局紧凑，要预留出滤芯更换时的操作空间，不能出现装上去之后拆不下来的问题。滤材选用的是褶皱定型的复合过滤纸，折痕处做了压痕定型处理，在进气负压作用下不会出现滤材倒伏、相邻折面贴合的问题，保证全工况下的有效通流面积，即使在高转速大进气量的工况下，也不会因为滤材变形导致进气阻力骤升，影响动力输出。日常维护中，这类干式滤芯不需要浸泡清洗，积尘到一定程度后用压缩空气从内向外反吹就能清理浮尘，反复使用3到5次后再更换新件，维护成本较低。针对自行车改装的小排量动力单元，这类锥形滤芯的外露式安装还能兼顾一定的进气散热效果，进气气流在穿过滤材前就能和周边空气完成热交换，降低进气温度，提升充气效率。设计建模过程中，需要重点控制褶皱的均匀度，每道折痕的夹角保持一致，端盖和滤材的粘接位置要做环形限位凸台，保证滤材装配后不会出现周向转动，密封面的平面度公差控制在0.1mm以内，避免装配后出现密封失效的问题。同时要考虑不同使用场景的适配性，比如汽车用版本的端盖耐温范围要覆盖-40℃到120℃，适应机舱内的高低温交变环境，自行车用版本可以适当降低耐温要求，但要提升端盖的抗紫外线老化性能，应对外露安装的日晒环境。
