机械式游标卡尺精密测量工具三维结构

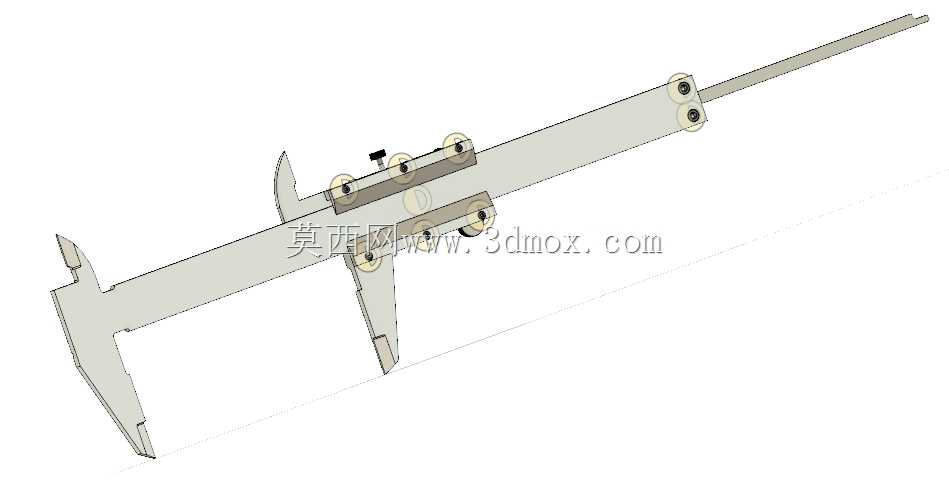

在机械加工现场的工序间检测环节，卡尺是一线操作人员使用频率最高的接触式测量器具，不管是普通车床的轴类外径粗测、铣床工件的内孔尺寸复核，还是钣金件的台阶高度、深度尺寸快速核验，都离不开这类便携量具的支撑，它不需要外接电源，对使用环境没有严苛要求，哪怕是车间地面有少量切削液、金属碎屑，只要擦拭干净测量面就能正常使用，适配从单件小批量修配到批量生产线的首件抽检场景。这款卡尺的结构设计完全贴合实际测量的操作逻辑，主尺身采用长条形平直结构作为测量基准，外侧的两个量爪用于工件外径、外部长宽尺寸的测量，内侧向上延伸的量爪对应内孔、槽宽的内尺寸检测，尾部伸出的深度测杆可以直接探入盲孔、台阶槽内部完成深度尺寸测量，滑动框部分集成了游标刻度、锁紧螺钉，测量时推动滑动框让量爪贴合工件表面后，拧紧锁紧螺钉就能固定尺框位置，避免挪动过程中尺框滑移导致读数偏差。从建模的结构细节来看，尺身的刻度槽、滑动框与尺身的配合间隙都做了贴合实物的还原，量爪的测量面做了平行度的结构约束，保证两个测量面贴合时无可见缝隙，深度测杆与尺身端面的齐平结构也做了准确还原，避免深度测量时出现基准偏差。实际使用中，这类卡尺的测量范围覆盖常见的0-150mm量程段，足够应对绝大多数常规机械零件的尺寸检测需求，整体结构没有冗余部件，滑动阻尼适中，既不会因为太松导致测量时尺框自行滑动，也不会因为太紧导致推动费力影响测量效率。建模过程中需要重点关注几个配合边界：尺身与滑动框的配合公差要控制在合理范围，保证滑动顺畅无卡滞，量爪的测量面平面度、相互平行度要符合量具的精度要求，锁紧螺钉的位置要设置在滑动框的侧面，操作时不会遮挡刻度区域，深度测杆的安装槽要与尺身长度方向平行，保证测杆伸缩时不会出现偏斜。不同于数显卡尺需要定期更换电池、担心冷却液侵入电路的问题，这类纯机械结构的卡尺可靠性更强，在没有特殊高精度要求的生产场景下，是性价比极高的通用测量器具，建模时还原的每一处结构细节，都对应着实际使用中的操作需求，比如尺身末端的限位结构，可以防止滑动框从尺身上滑脱，量爪的根部做了加强结构，避免频繁测量导致量爪变形影响精度。
