数显千分表精密测量工具结构设计

在精密加工车间的工序间检测环节、计量室的尺寸校准场景，以及自动化产线的在线位移监测工位，这类数显千分表都是出镜率极高的接触式测量器具，相较于传统机械式千分表，它省去了人工读刻度的误差环节，数值直接通过正面的液晶显示屏输出，哪怕是刚接触计量操作的新人，也能快速读取测量结果，避免了视差带来的测量偏差。

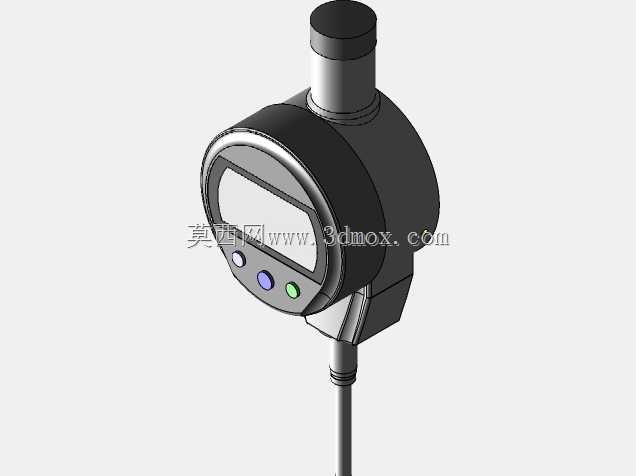

从结构设计逻辑来看，这款数显千分表的整体布局充分考虑了手持操作与固定安装的双重需求，上部的夹持杆采用标准圆柱结构，可直接适配市面上绝大多数通用表架、磁性表座的夹持孔位，不需要额外制作转接工装，安装时只要将夹持杆插入对应孔位锁紧顶丝即可，安装边界清晰，不会和周边的工装夹具产生干涉。表身主体采用圆弧过渡的类圆柱造型，手持测量时贴合掌心轮廓，长时间握持做批量检测也不容易产生手部疲劳，正面的操作按键做了不同颜色的区分，功能辨识度高，测量过程中不用刻意低头辨认按键标识，靠触感和颜色就能快速完成置零、单位切换这类常用操作。

测头部分采用可伸缩的活动测杆结构，测杆的导向段做了高精度的间隙配合设计，保证测杆轴向移动时没有径向窜动，这直接决定了测量数据的重复性精度，不管是测量工件的平面度、圆跳动，还是工装的微小位移量，测头接触被测表面后，内部的位移传感模块会快速将机械位移量转换为数字信号，实时反馈到显示屏上，测量响应速度快，不会出现数值滞后的情况。

在实际选型适配时，要注意这类千分表的测头行程范围，安装时要预留足够的测杆压缩余量，避免测头顶死造成传感器损坏，日常使用中也要注意测杆的防尘防护，这款表的测杆根部设计了防尘密封结构，能阻挡车间内的切削液、金属碎屑进入表体内部，延长内部传感组件的使用寿命。表身侧面没有多余的突出结构，在狭窄的设备内部安装做在线监测时，也能轻松塞进狭小的安装空间，不需要额外调整周边设备的布局。

不同于机械式千分表依赖齿轮齿条传动带来的回程误差，这款数显结构的千分表在反向测量时也能保持稳定的测量精度，不管是测工件的抬升量还是下压量，数值都能准确跟随变化，在做设备同轴度校正、零件形位公差检测的时候，能有效减少反复调整表位的工作量，提升检测效率。
