铣床用φ.50机械式寻边器结构设计

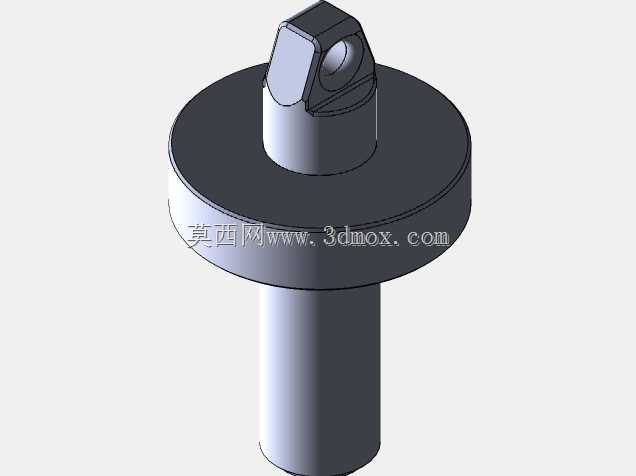

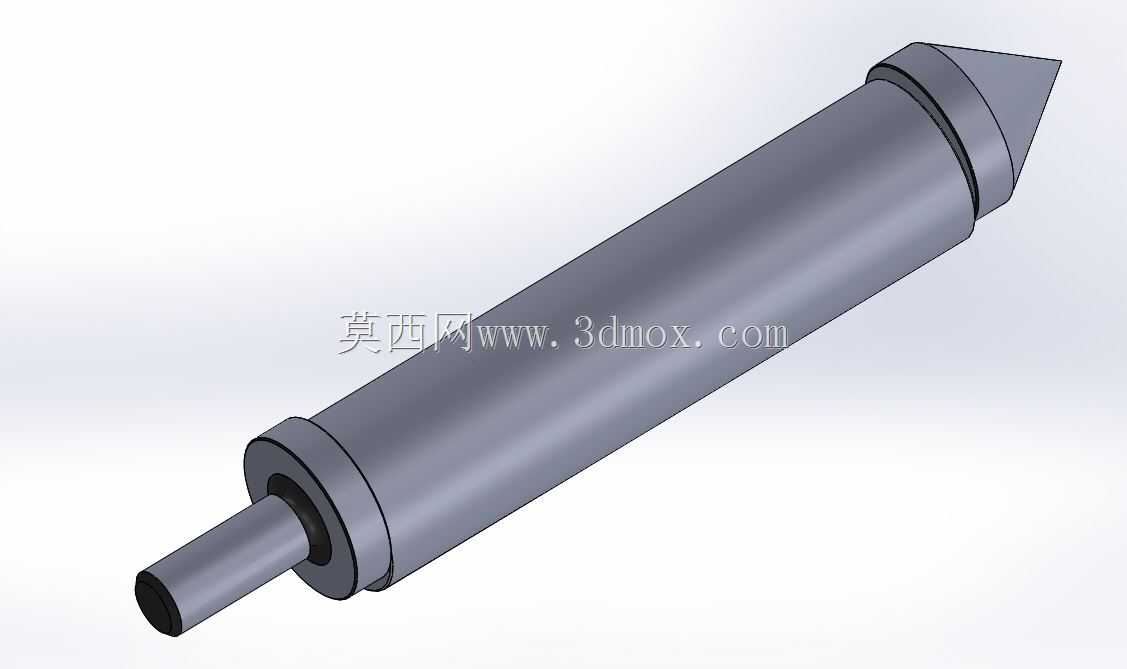

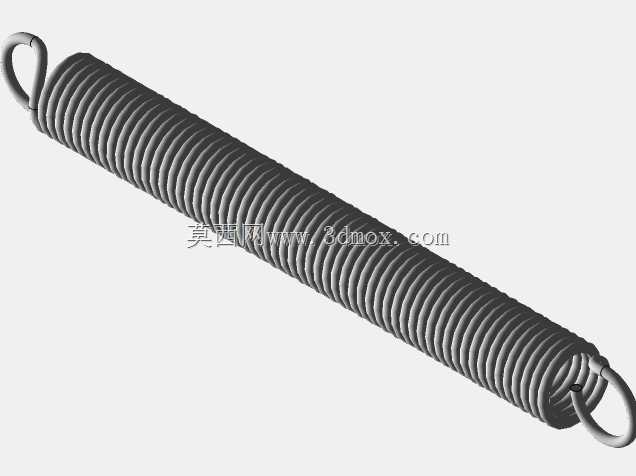

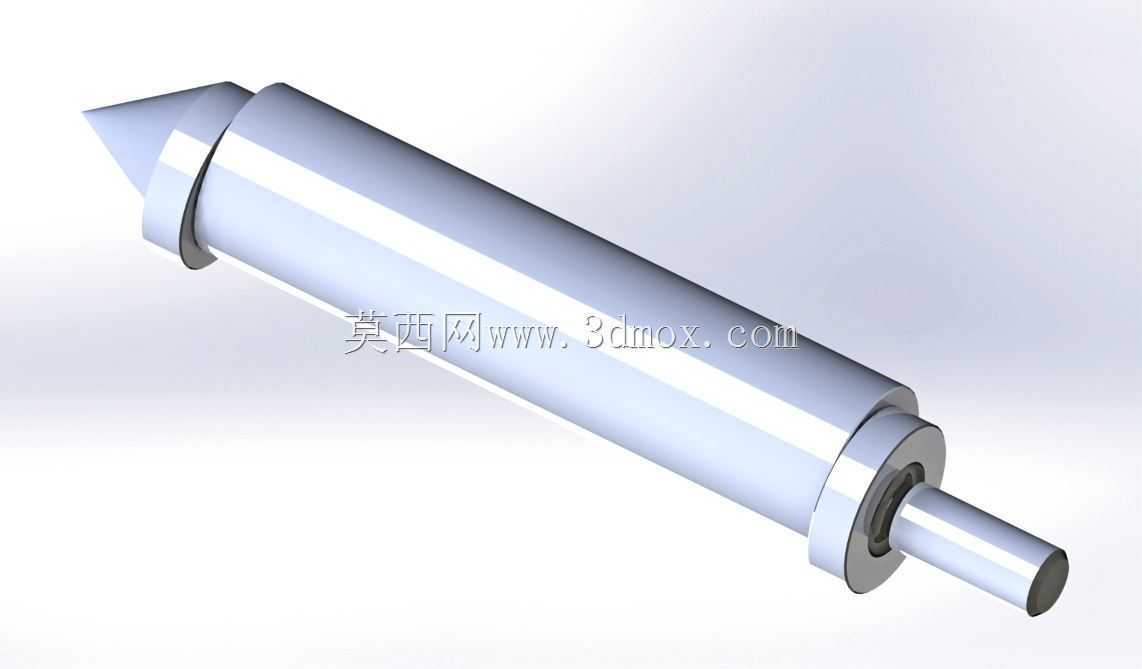

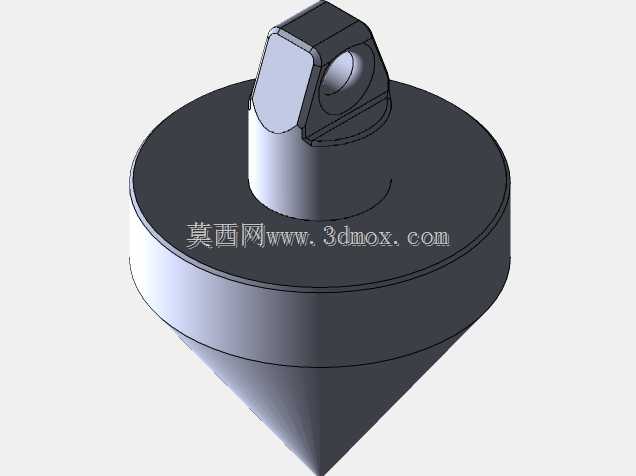

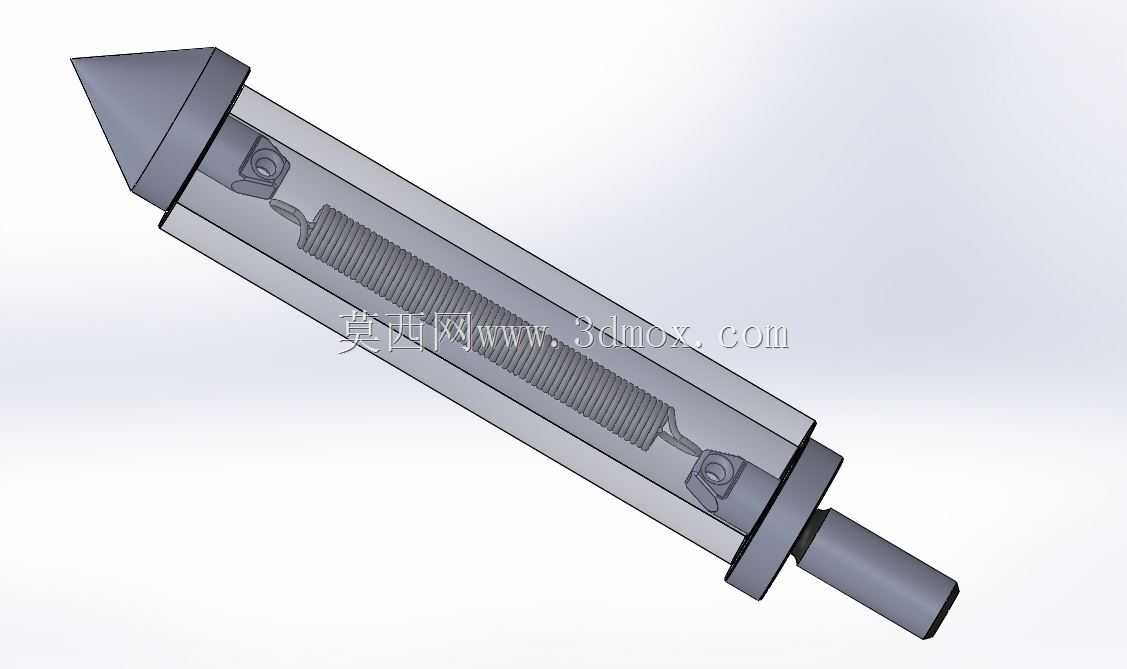

这款寻边器是铣床加工环节里常用的定位辅具，核心作用是在装夹工件完成后，快速找准工件的基准边位置，或是定位工件上预先打出的中心冲孔标记，为后续的铣削加工建立准确的工件坐标系原点，避免因定位偏差导致的加工尺寸超差、工件报废问题。从结构设计来看，整体采用细长圆柱式主体布局，前端设置锥形探测端头，锥面角度经过反复校核，既能保证接触工件边缘时的触感反馈清晰，又不会因接触应力过大刮伤已加工的工件表面；主体中段为等直径光轴结构，表面做高光洁度处理，减少装夹时与主轴夹头的配合间隙，保证回转过程中的同轴度误差控制在允许范围内。尾部的夹持柄采用标准直径设计，适配普通铣床、数控铣床的常规弹簧夹头装夹尺寸，无需额外配置转换套就能直接装夹使用，装夹后悬伸长度经过合理控制，既保证探测时的操作视野足够，又能避免悬伸过长带来的刚性不足、探测时出现偏摆误差的问题。在实际车间加工场景中，操作工人不需要复杂的调校步骤，将寻边器装夹在铣床主轴上后，启动主轴让其以较低转速回转，手动操作工作台缓慢移动，让寻边器的探测端逐步靠近工件侧边，当观察到寻边器的偏心部分出现瞬间的同轴回转状态时，即可判定当前位置为工件基准边的对应坐标点，结合寻边器自身的半径参数就能快速算出工件坐标系的原点位置，相比传统的划线试切找正方式，能大幅缩短单件加工的准备时间，尤其适合多品种小批量的机加工生产场景。设计过程中重点考量了回转动平衡性能，主体各段的同轴度公差严格控制，保证低速回转时不会出现过大的跳动，避免因自身跳动影响找正精度；探测端头采用耐磨材质设计，长期接触金属工件边缘也不会出现过快磨损，保证尺寸稳定性，减少定期校准的频次。整体结构没有复杂的电子元件，纯机械式的结构可靠性极强，在车间存在切削液飞溅、金属粉尘的恶劣加工环境下也能稳定使用，不会出现电子类寻边器易受干扰、密封失效损坏的问题，是普通机加工车间里普及率极高的实用定位辅具。
