抛物面阻塞式节流调节结构设计

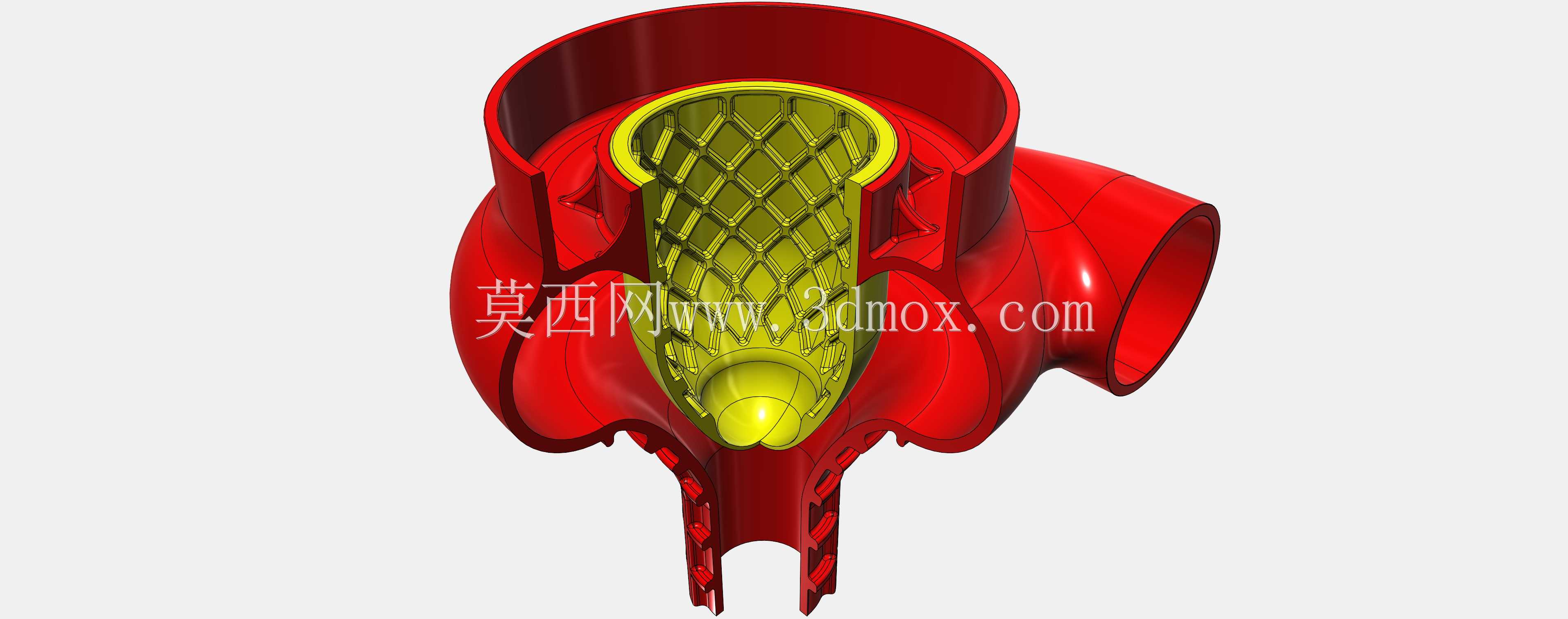

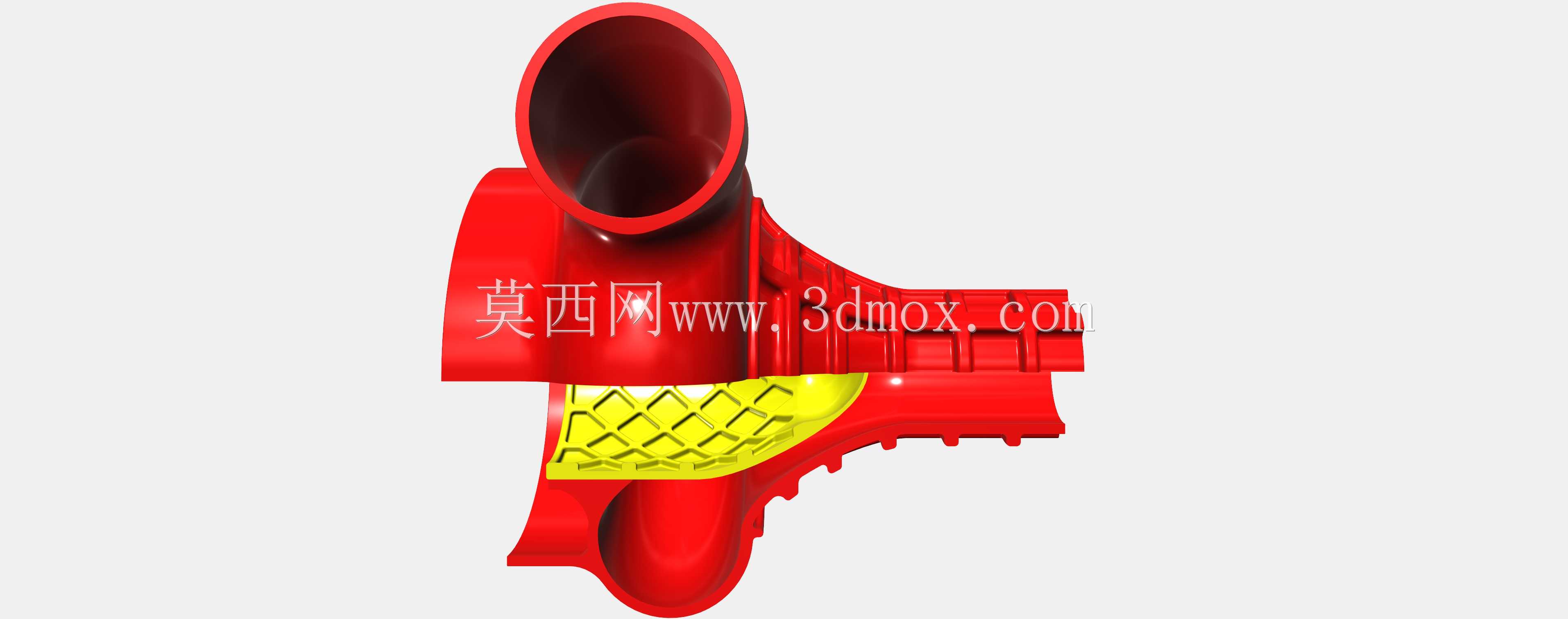

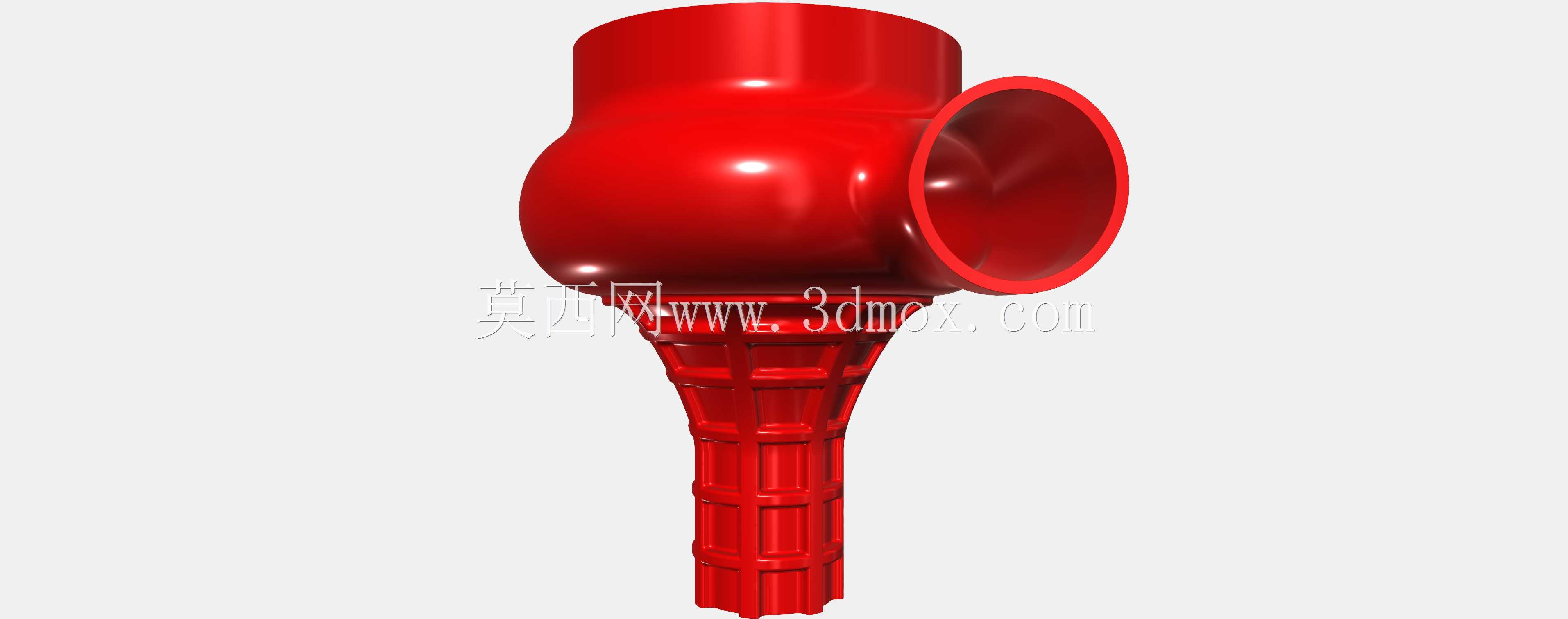

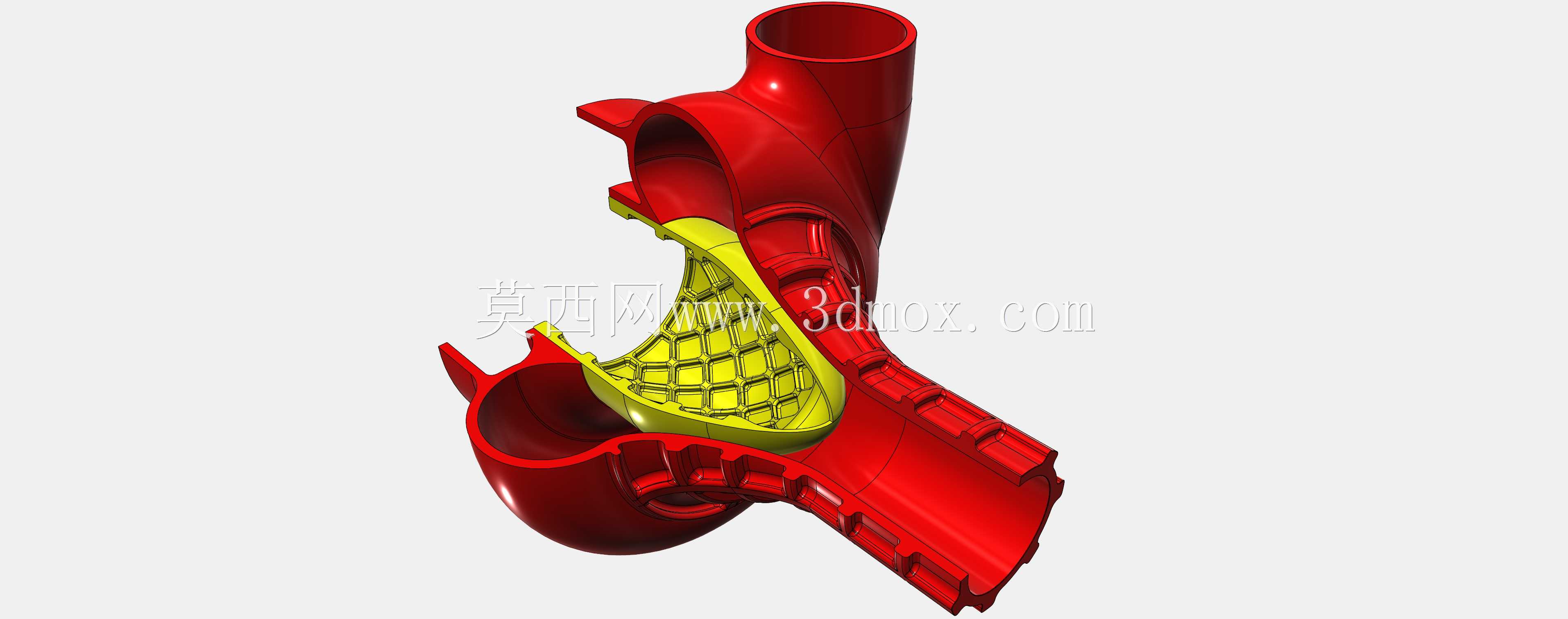

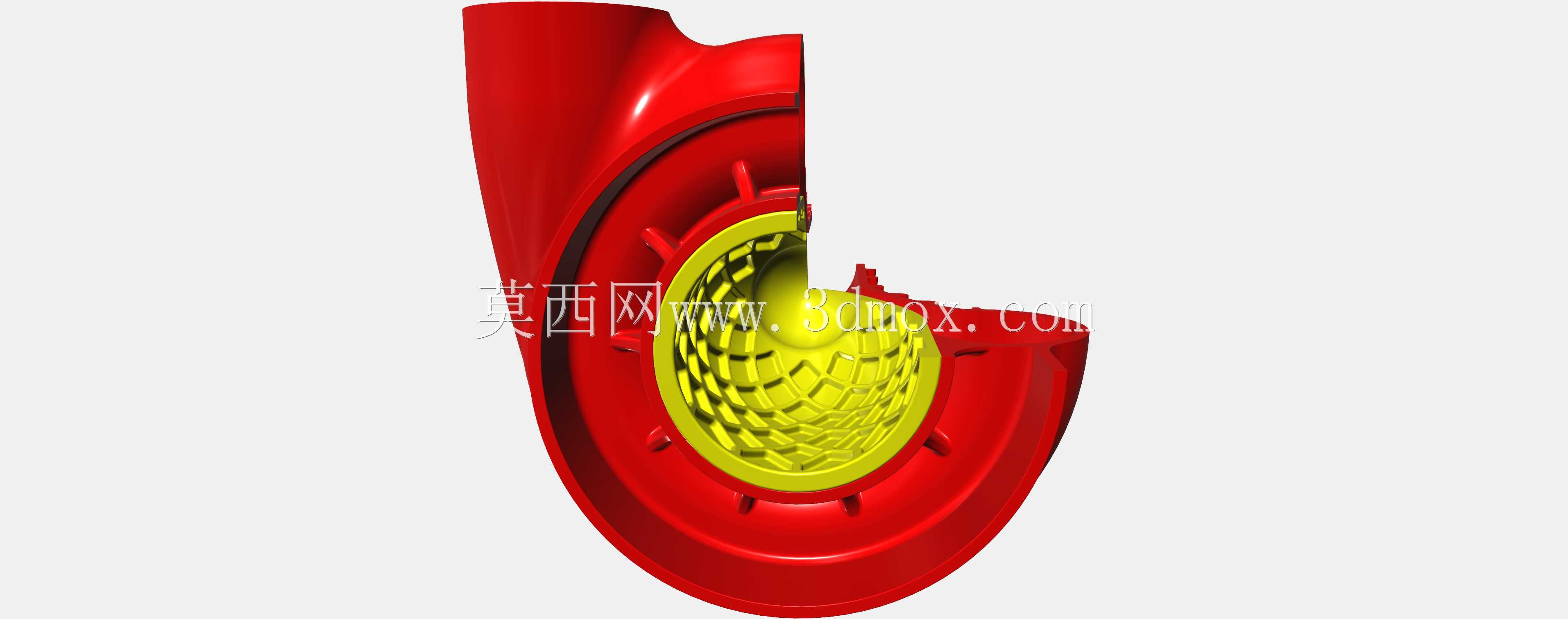

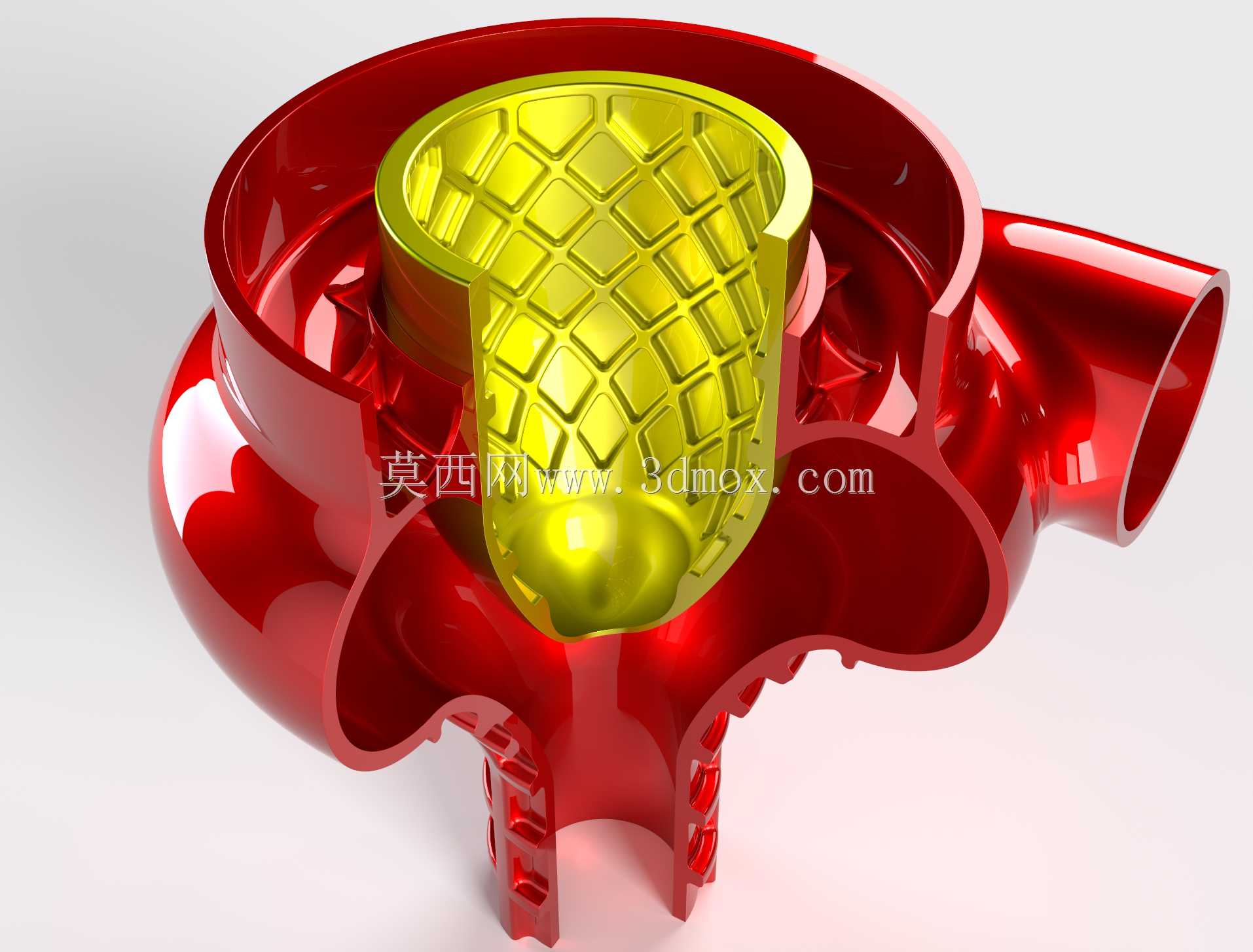

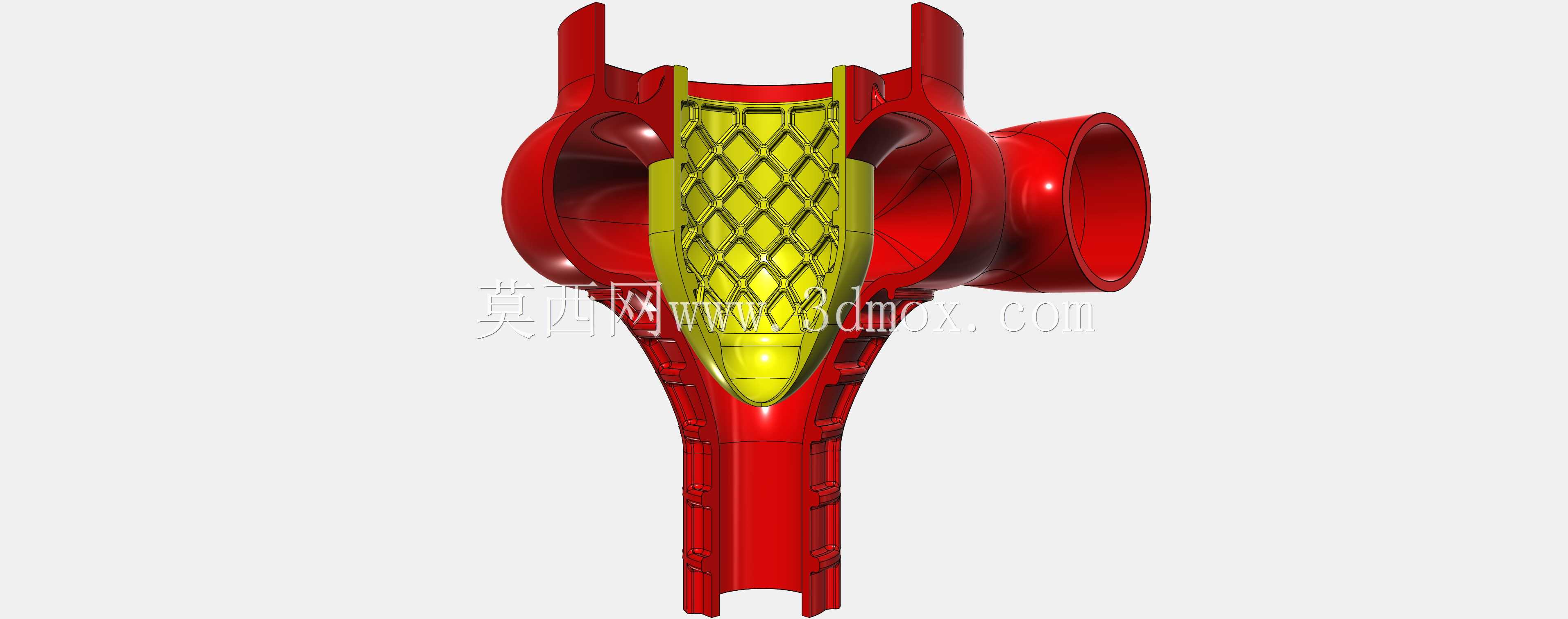

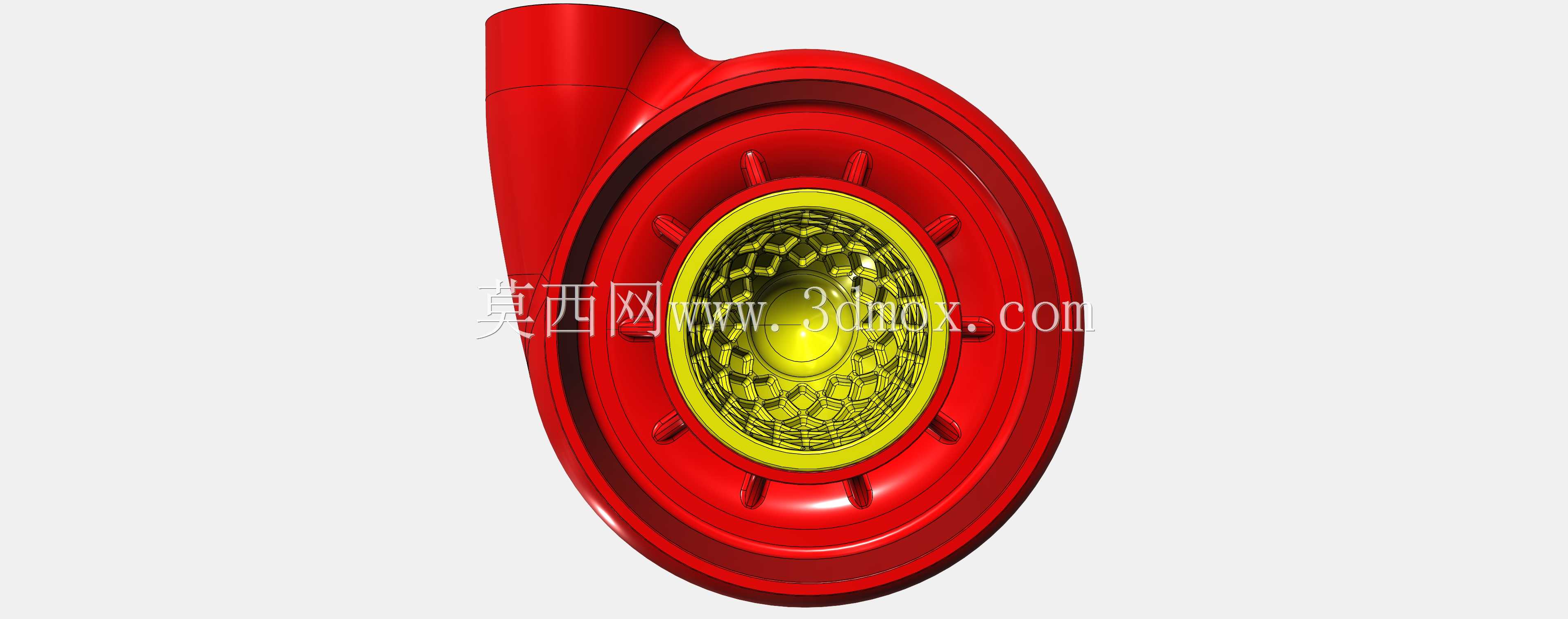

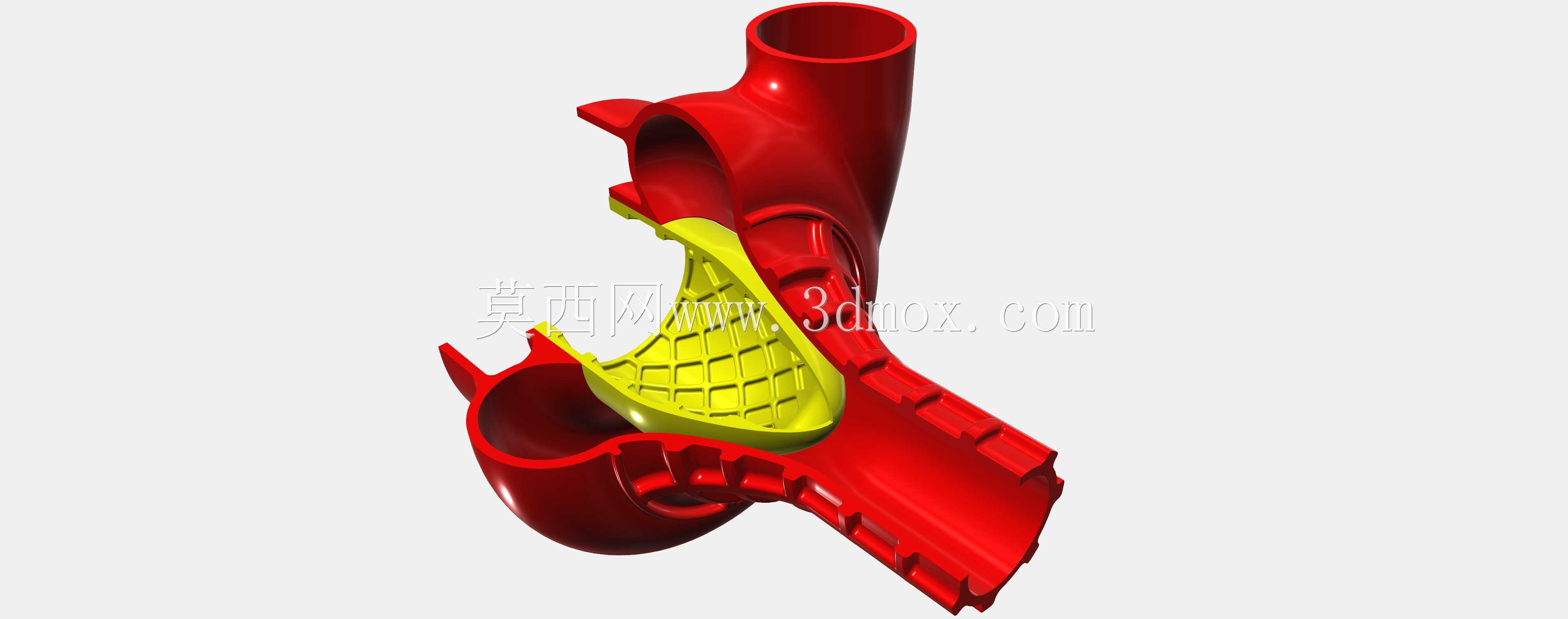

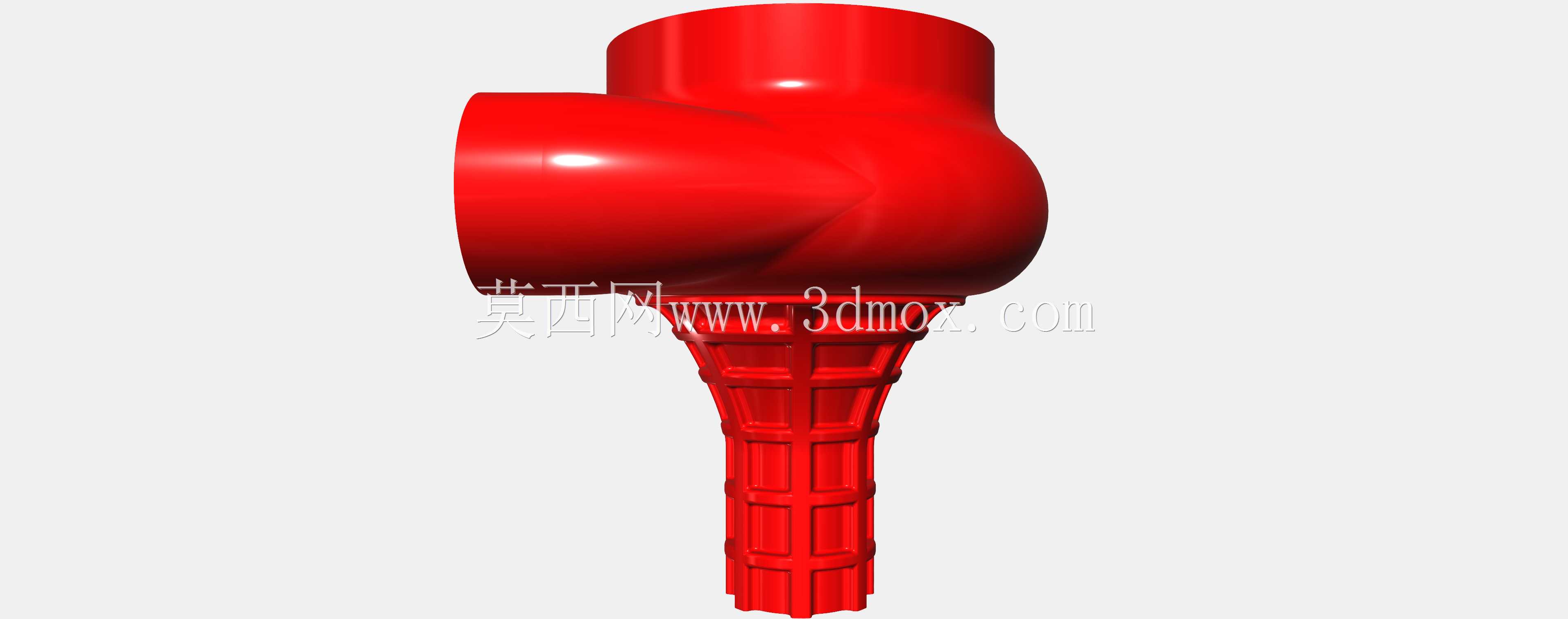

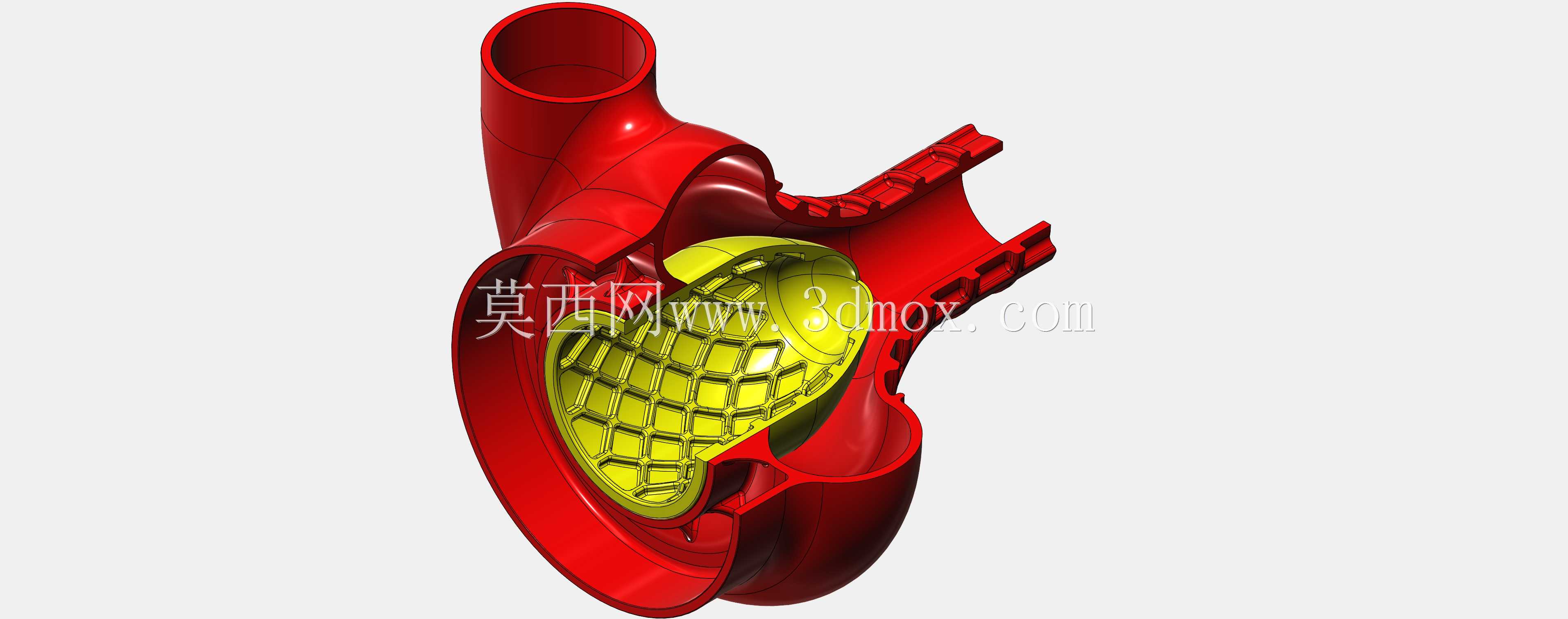

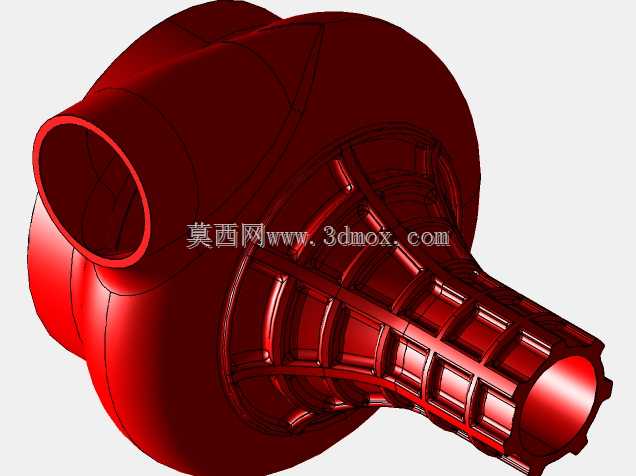

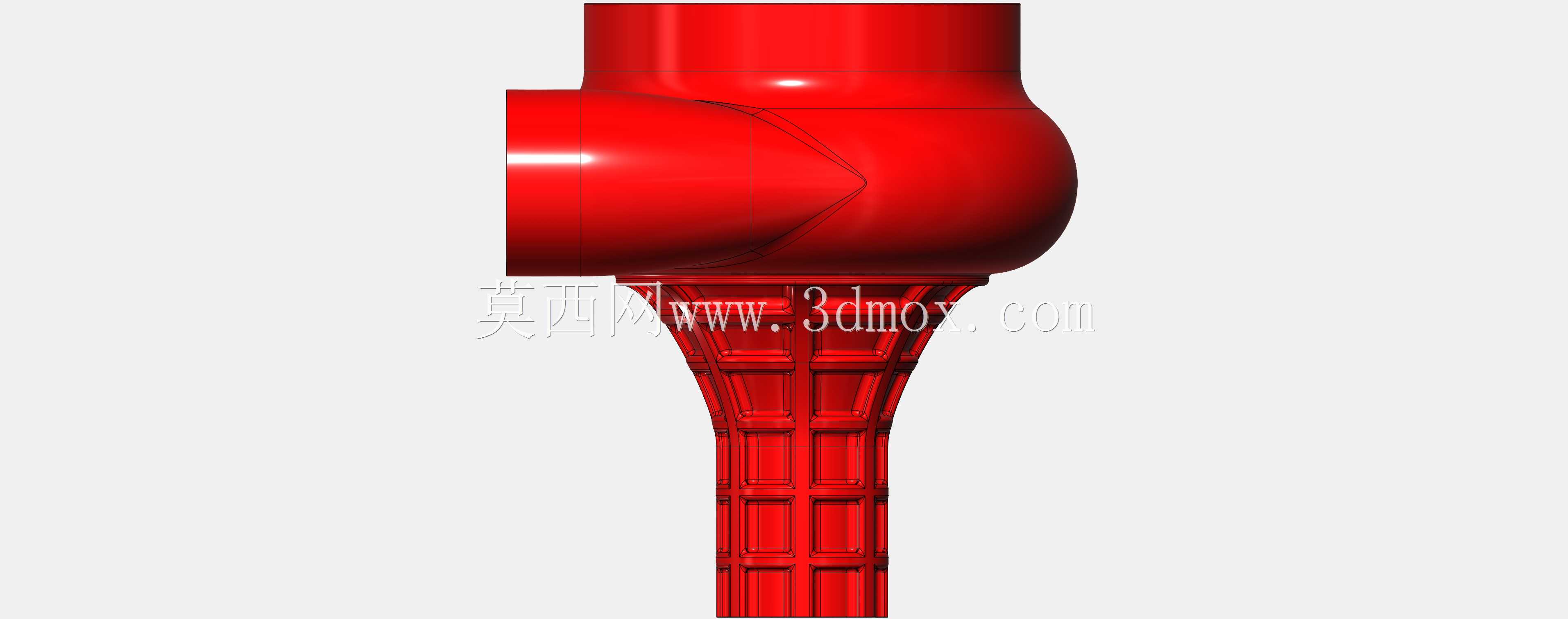

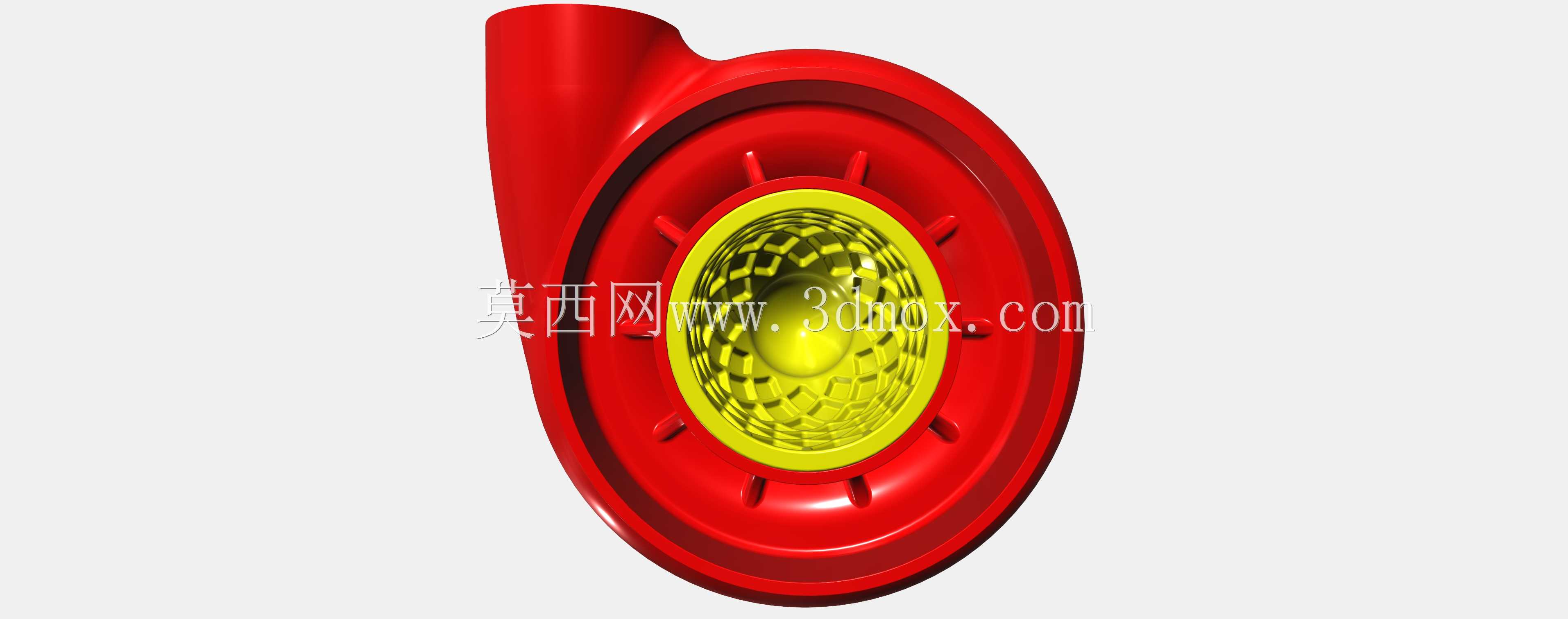

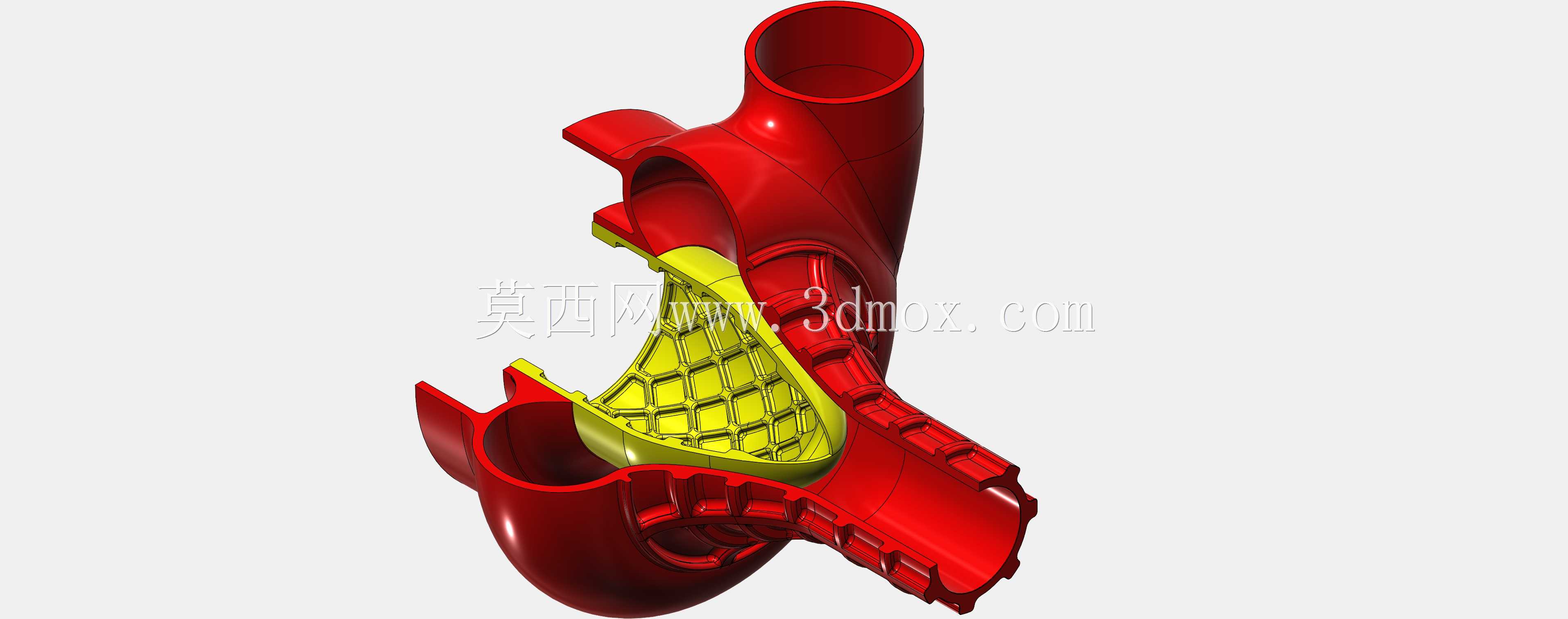

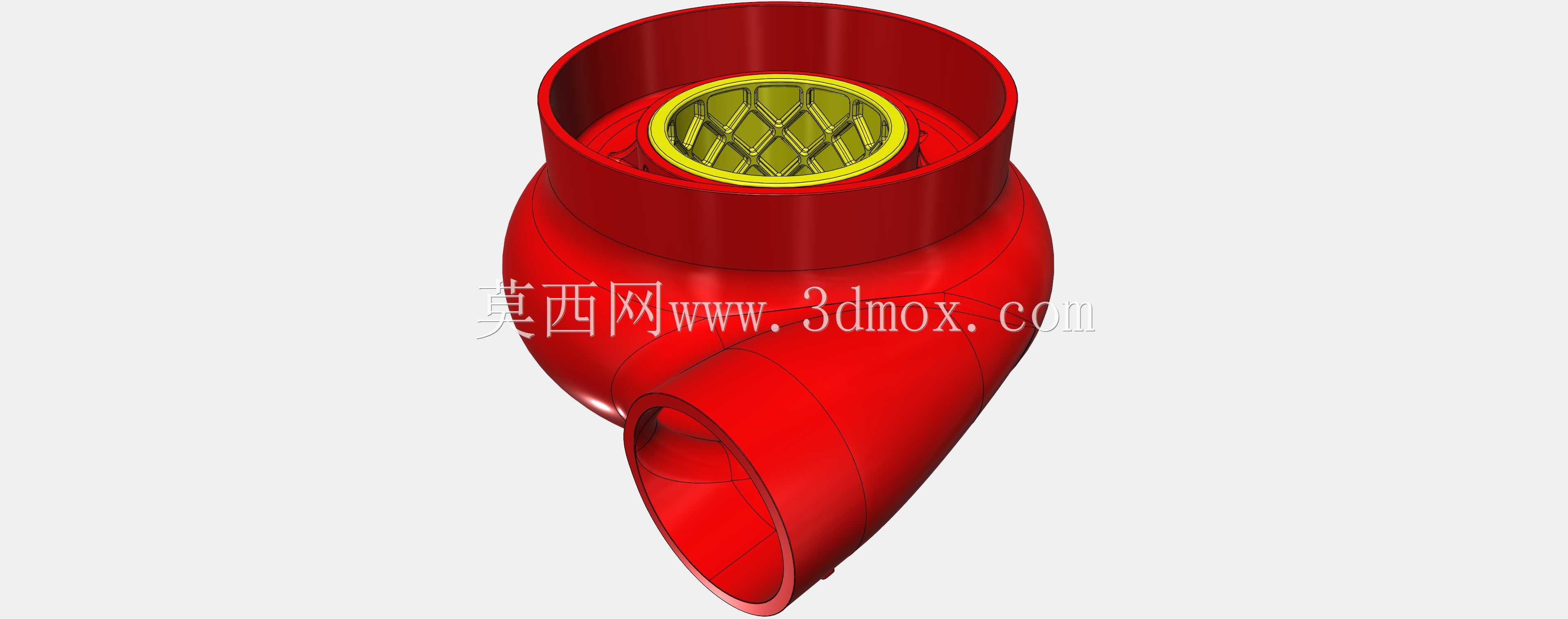

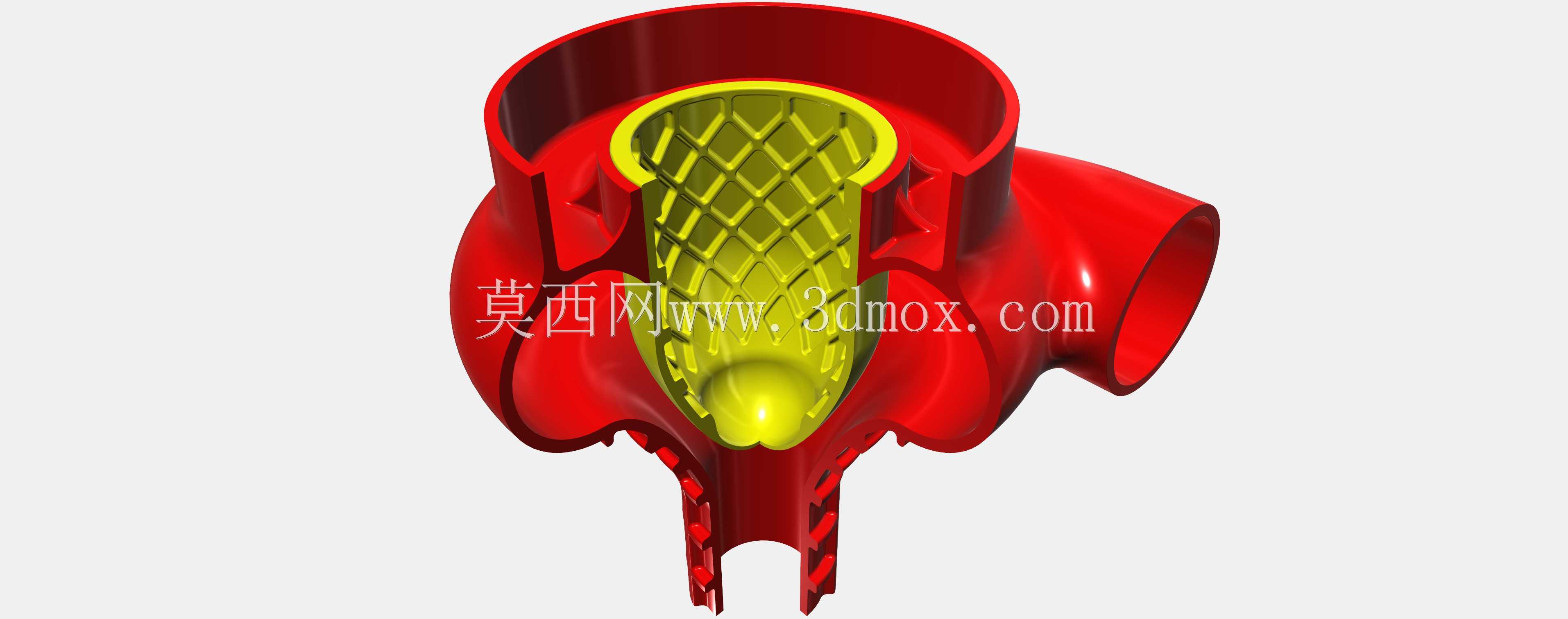

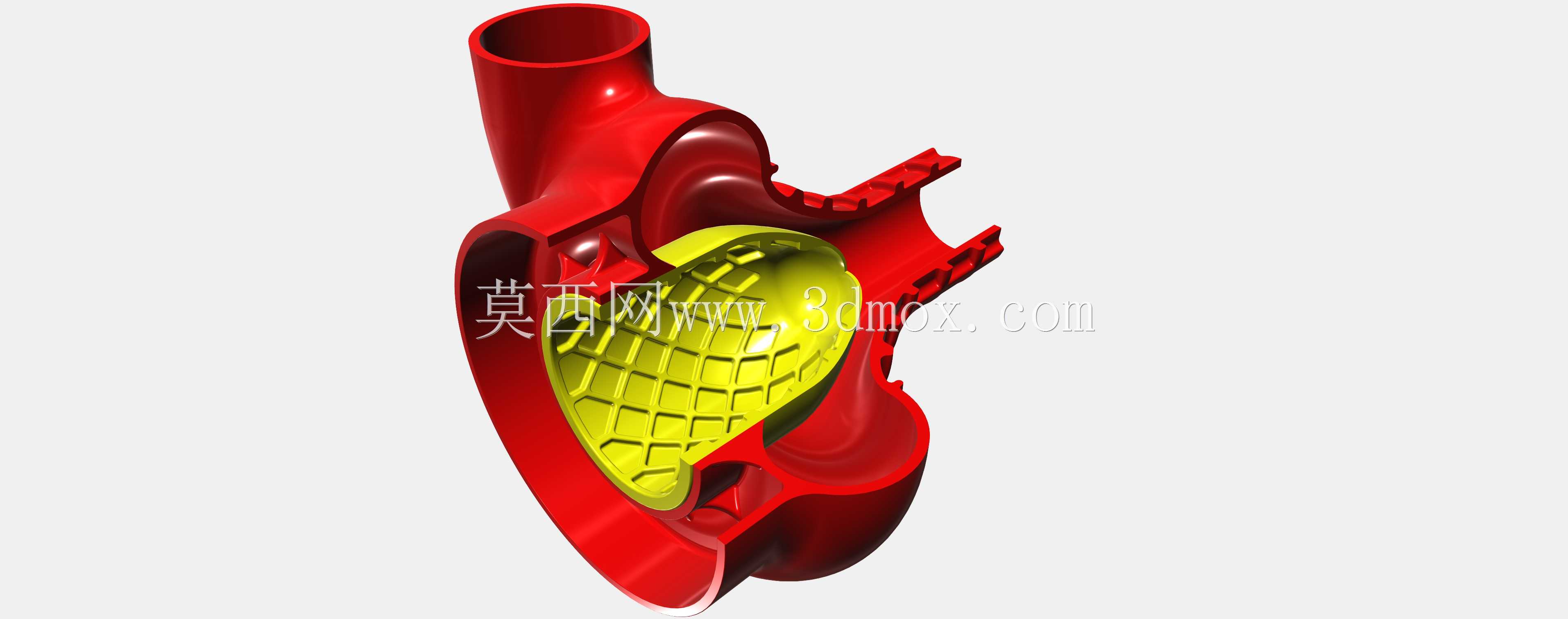

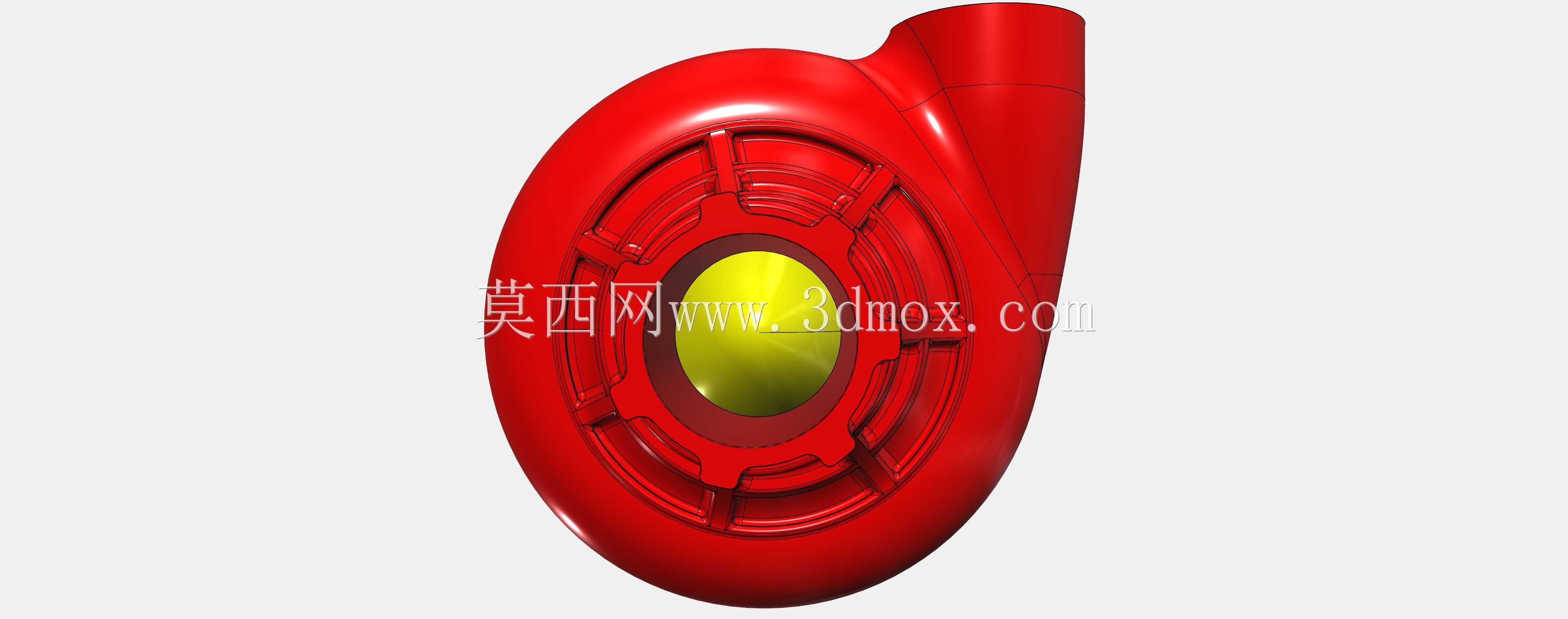

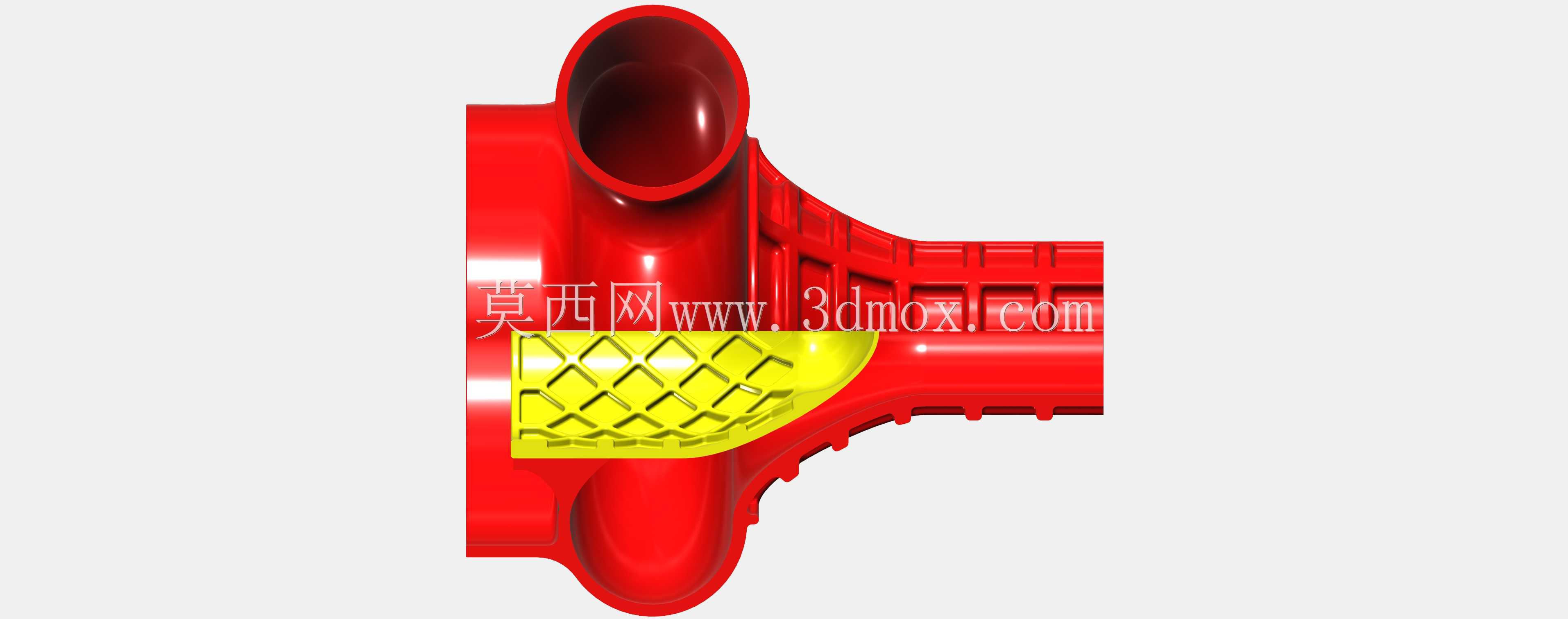

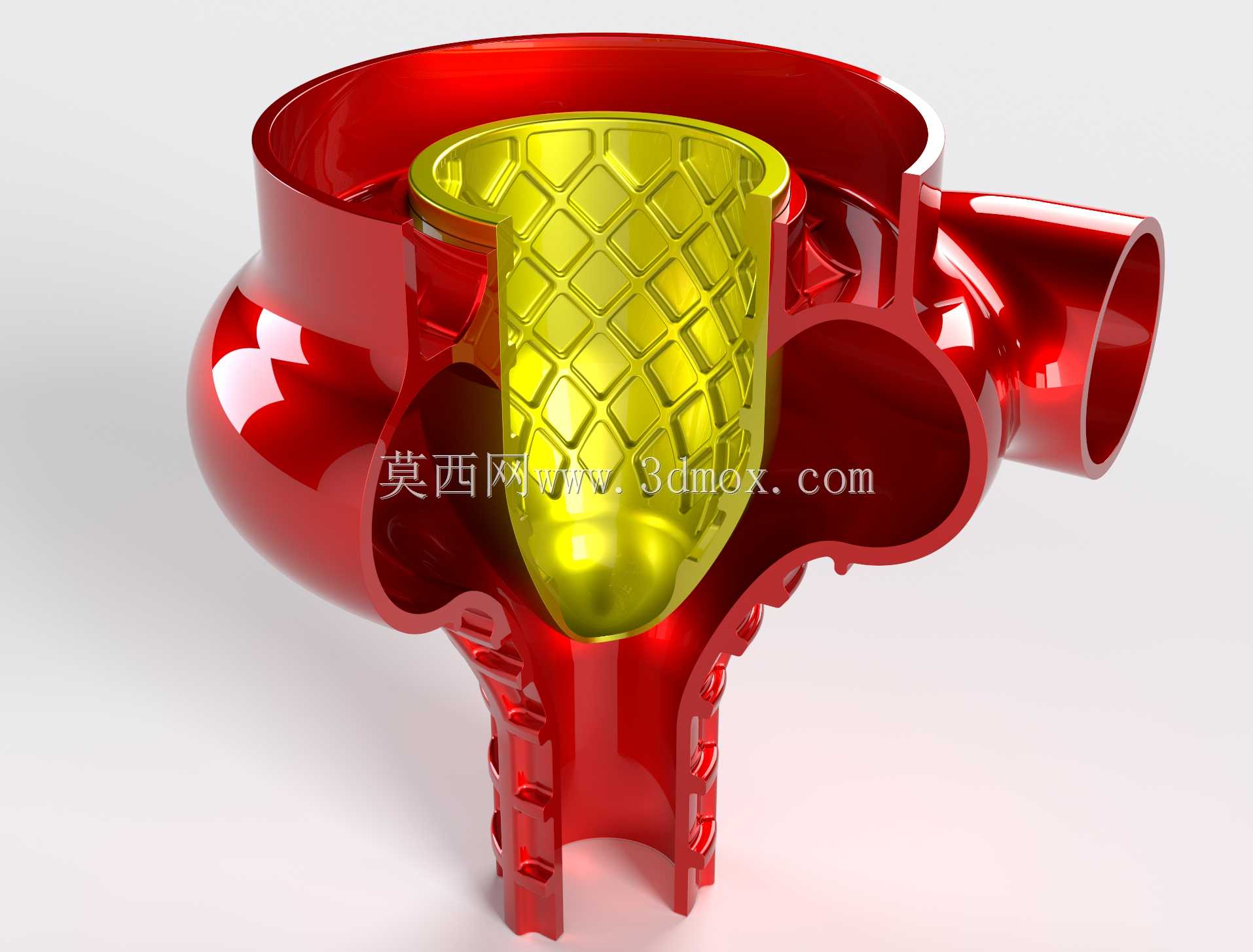

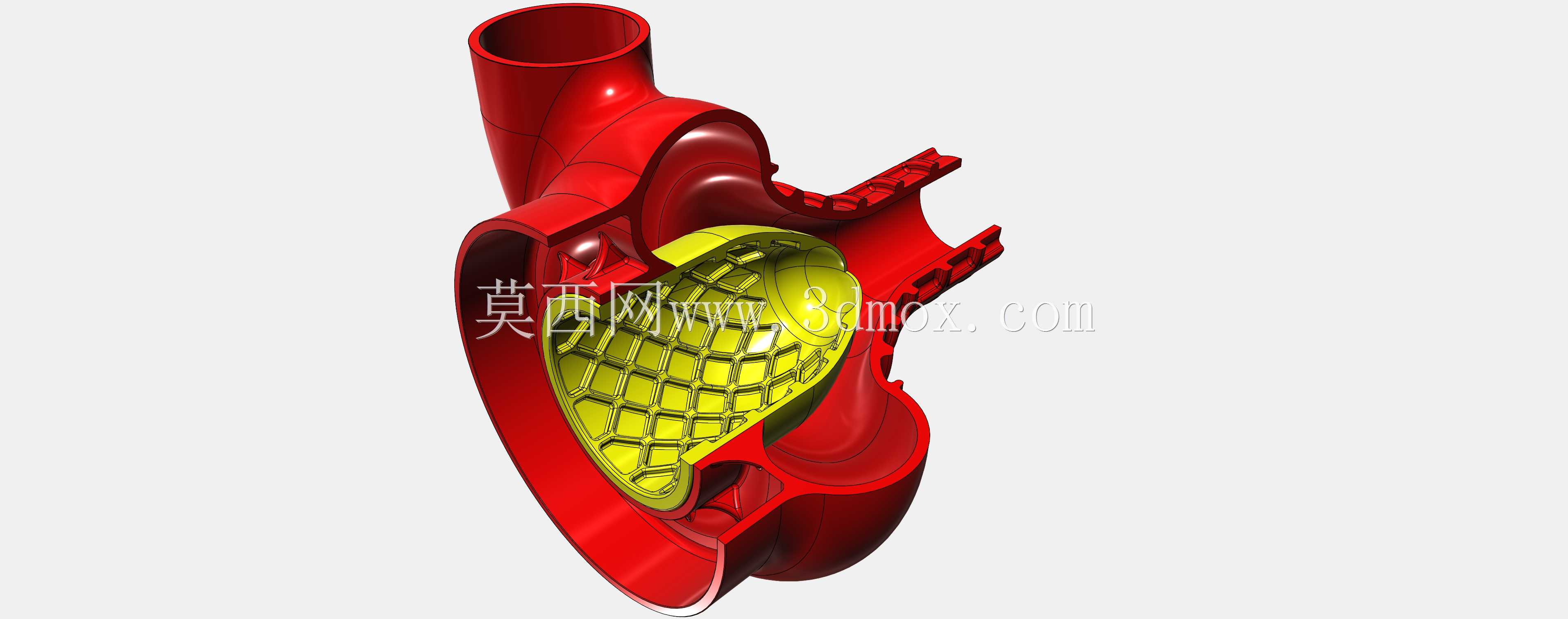

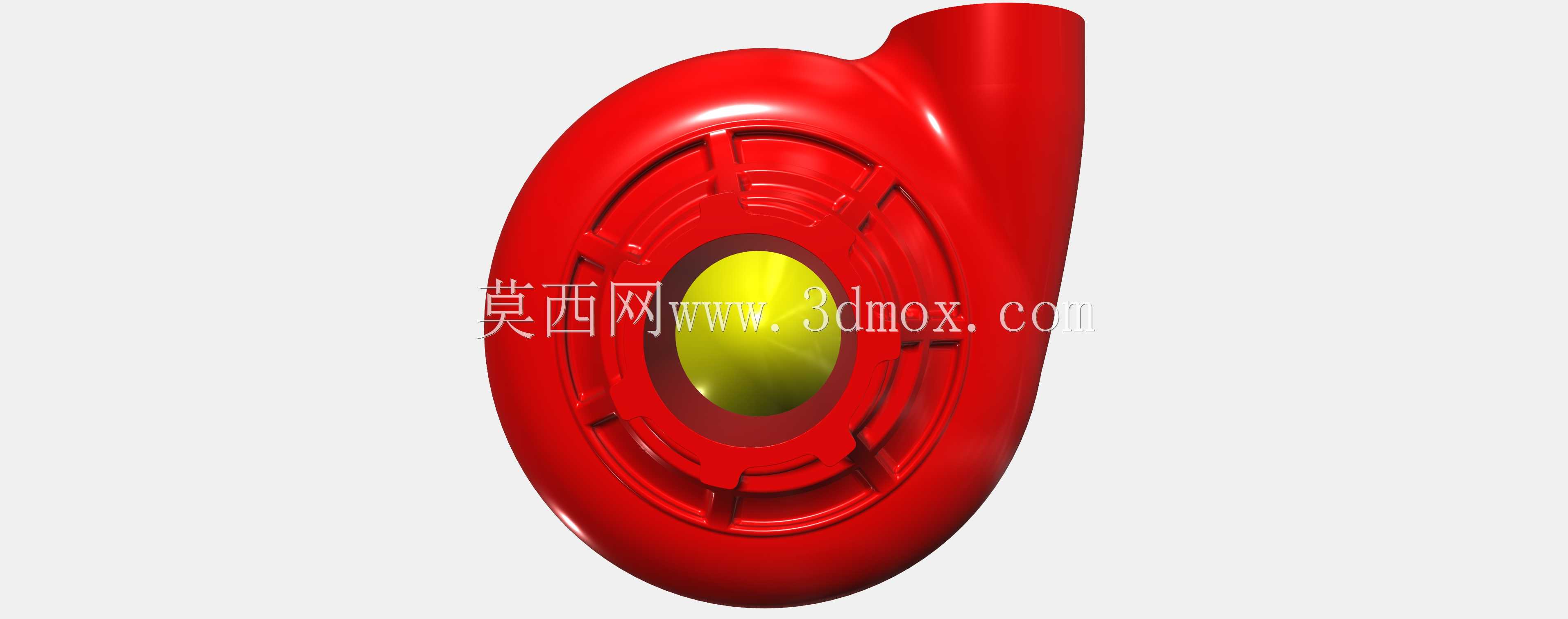

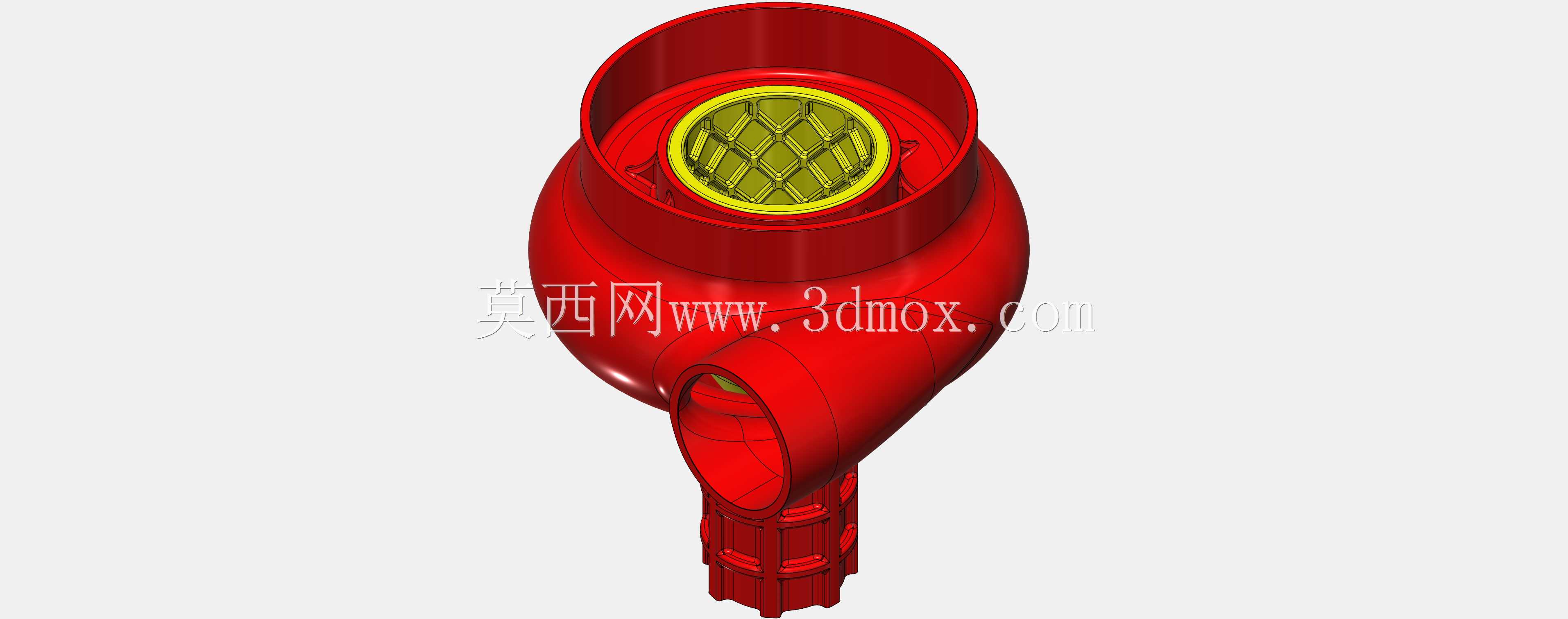

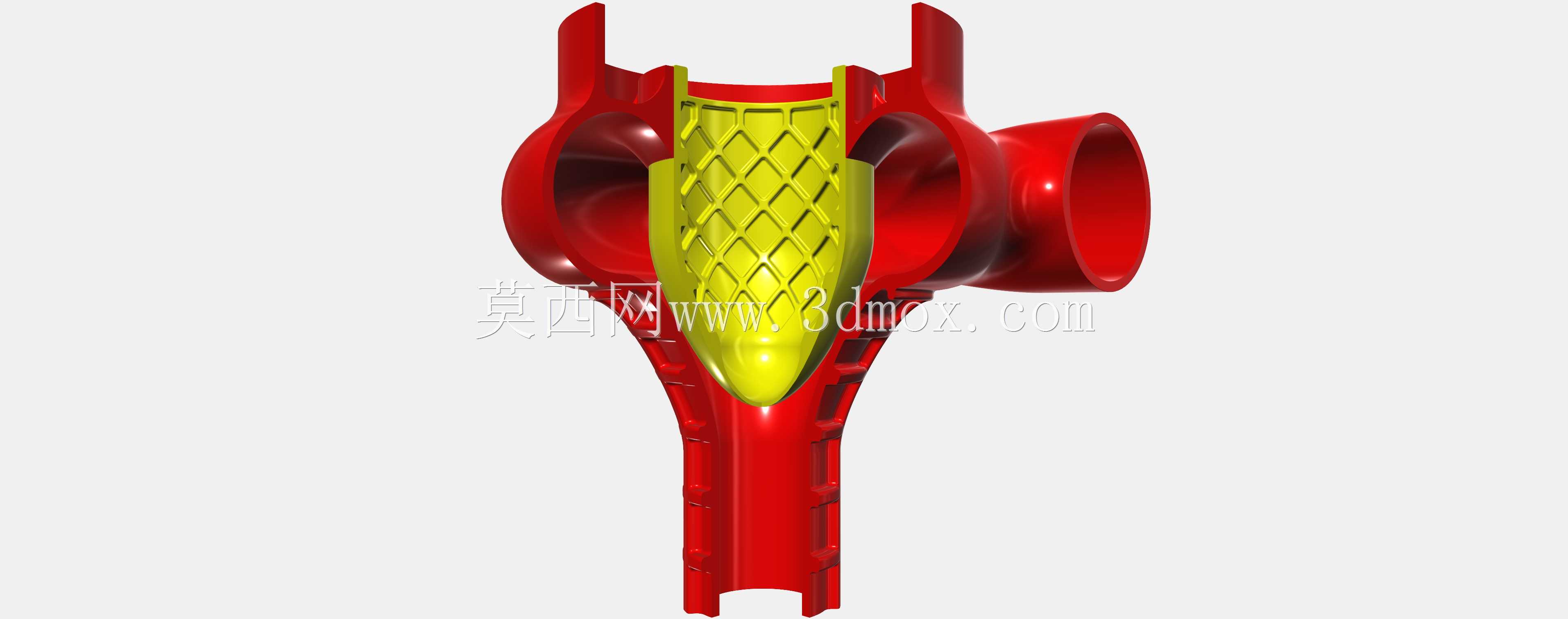

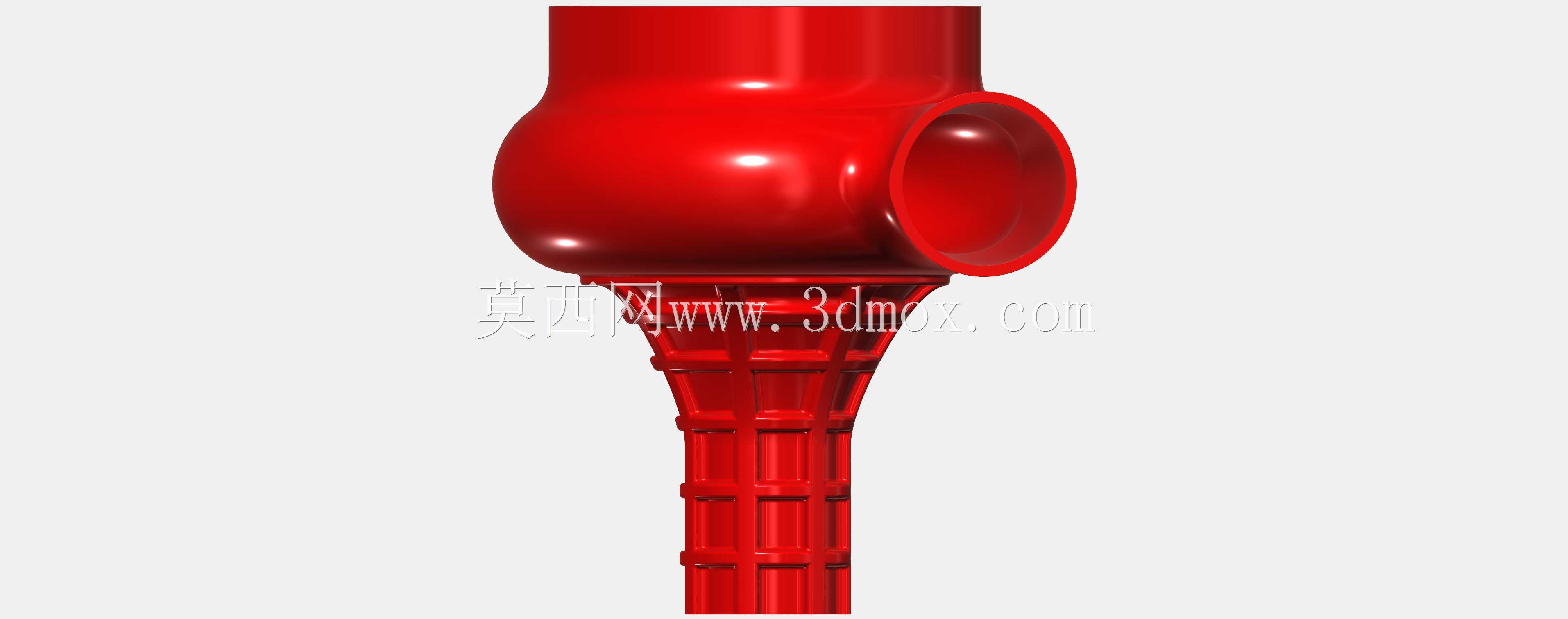

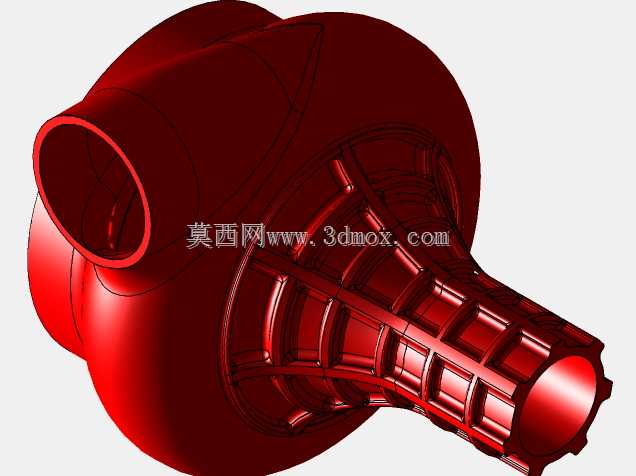

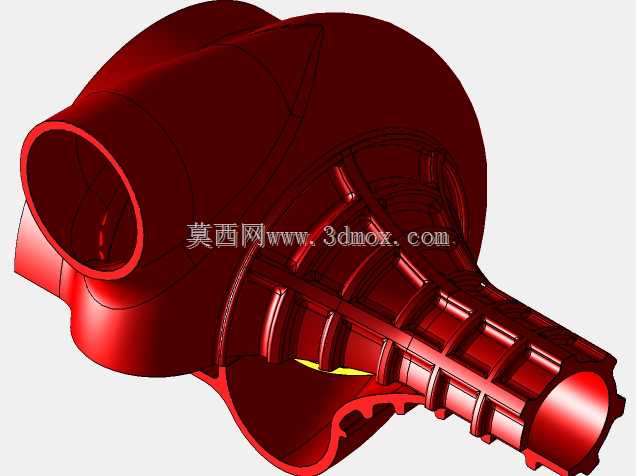

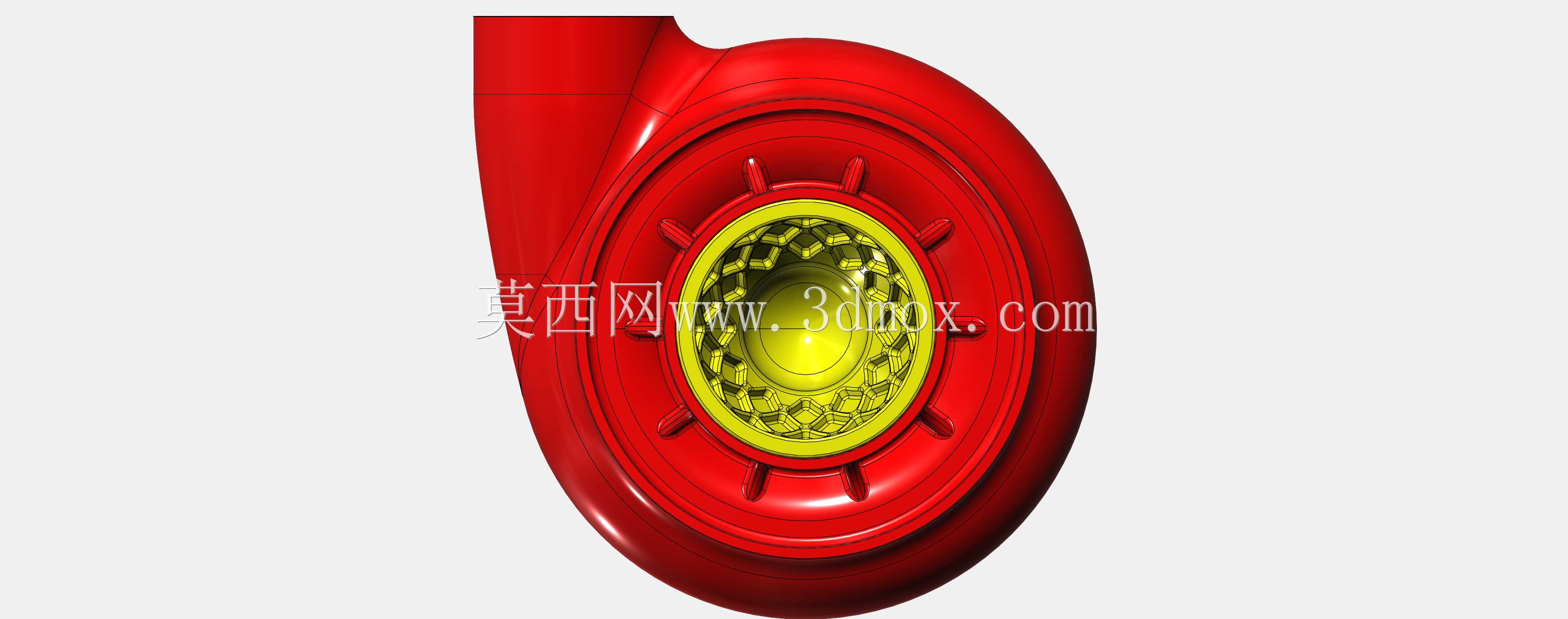

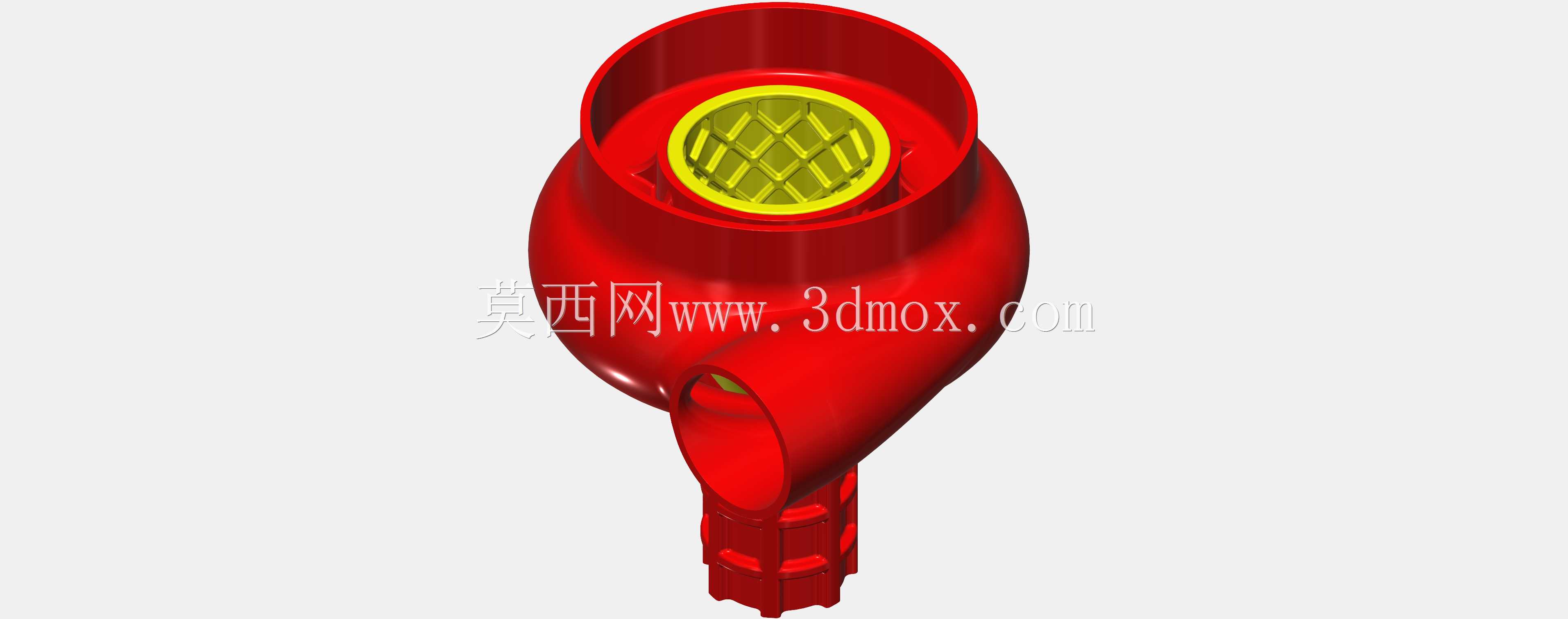

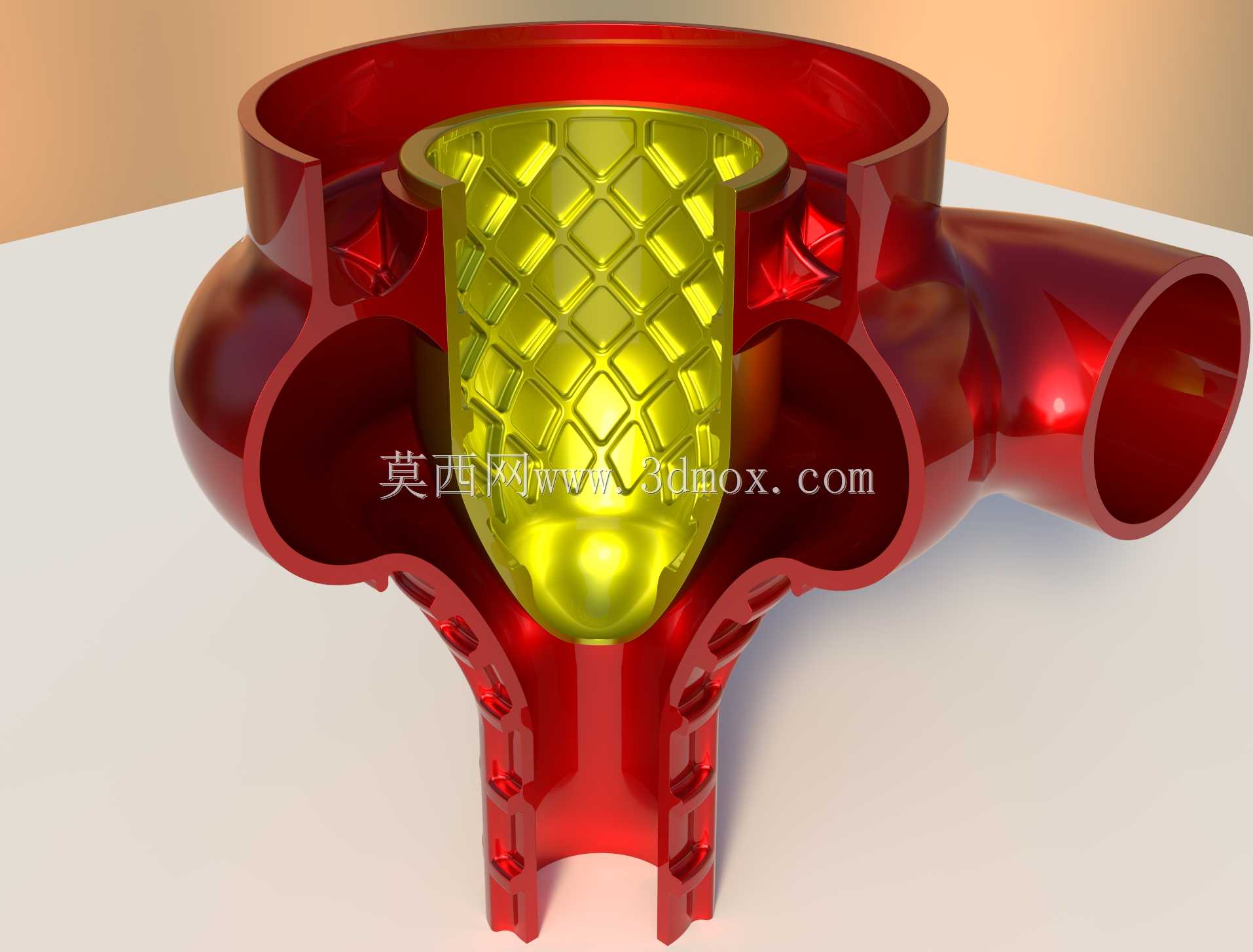

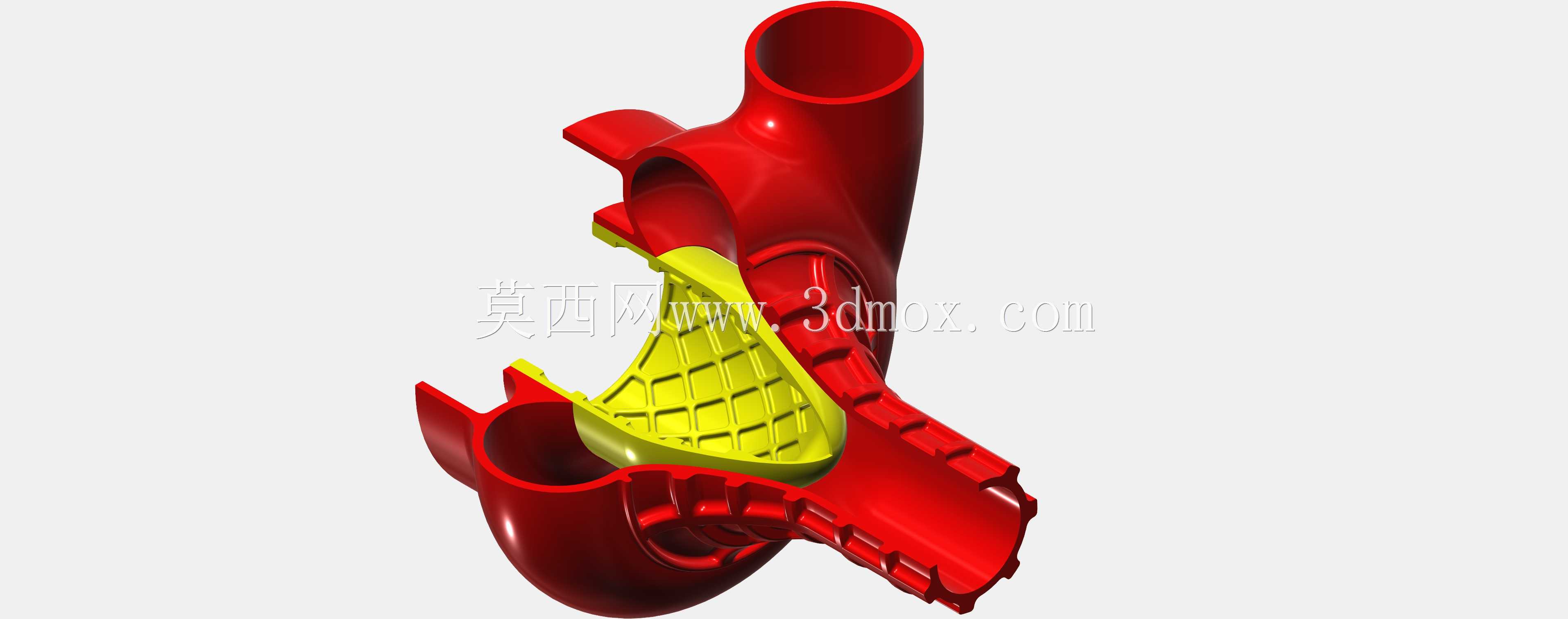

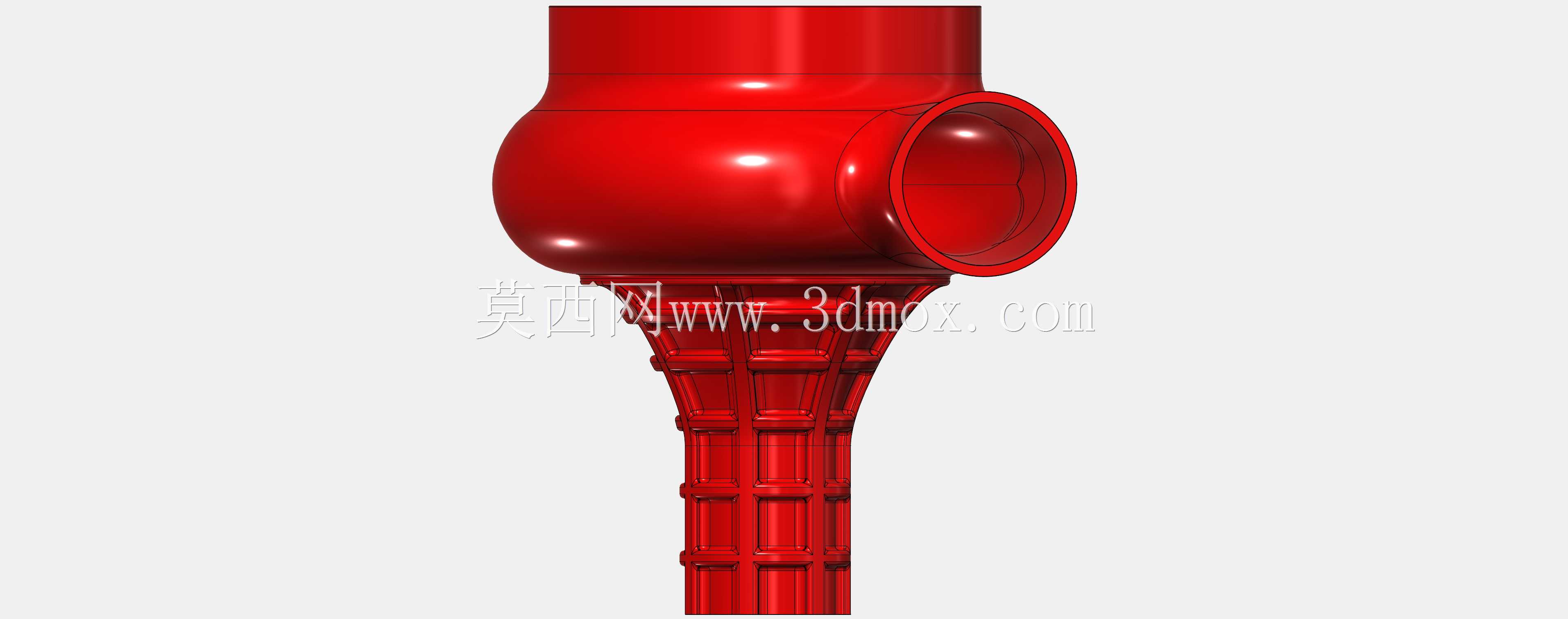

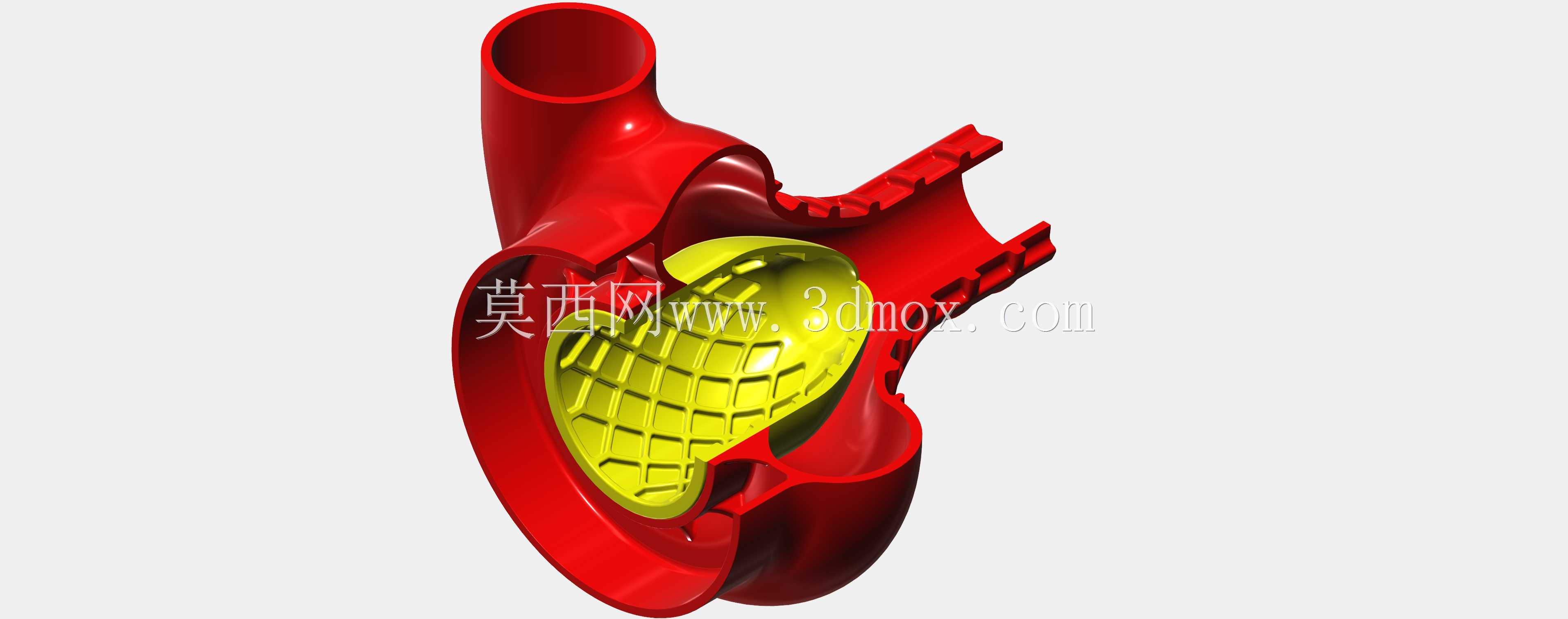

该结构主要面向内燃机进气系统、工业流体输送管路的流量精准调节场景，可用于空气、燃油混合气以及低粘度工业流体的通断与开度控制，适配对气流扰动敏感、压损要求严苛的管路工况。不同于常规蝶阀依靠绕轴旋转的圆板改变通流面积的形式，该结构采用沿管路轴向线性移动的抛物线轮廓圆锥阻塞件作为核心调节元件，阻塞件带有锥形尖端，可在阀体内的漏斗形出口段做轴向伸缩运动，通过改变自身插入漏斗颈的深度调整通流截面的实际过流面积。从流道设计逻辑来看，阻塞件的抛物线轮廓经过型线优化，其横截面积沿轴向长度呈线性变化，当阻塞件从阀体内腔向出口漏斗段逐步插入时，通流截面的流通能力从完全开启状态的零额外阻力，线性过渡到接近关闭状态的极小通流间隙，过程中不会出现常规蝶阀阀板后方的涡流脱流区，对通过阀腔的流体干扰更小，流动损失更低，能有效降低节流过程中的流致振动与噪声。结构的主腔室采用环形开口设计，环形截面与阀座无缝衔接，流体从入口进入后沿环形腔室均匀流向出口侧的漏斗形流道，出口漏斗段与入口管路存在90度的横向偏移，可避免流体直冲阻塞件端面造成的调节卡滞。阻塞件下端延伸至漏斗出口处，上端设置圆柱形套环结构，套环可沿阀体内的导向凹槽做轴向滑动，保证运动过程中阻塞件与漏斗颈始终保持同轴度，不会出现偏磨导致的内漏问题。驱动端可适配液压驱动、螺纹旋进驱动或者伺服电机直驱形式，无需额外的换向传动结构，整体安装边界与同通径的常规蝶阀接近，可直接替换现有管路中的同规格蝶阀，不需要改动管路的安装间距与法兰接口尺寸。阻塞件表面的格状纹理为硬质阳极氧化层的防滑耐磨结构，可提升长期往复运动下的表面抗冲刷能力，延长部件的维护周期。
